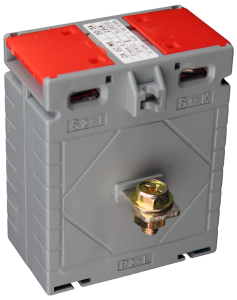

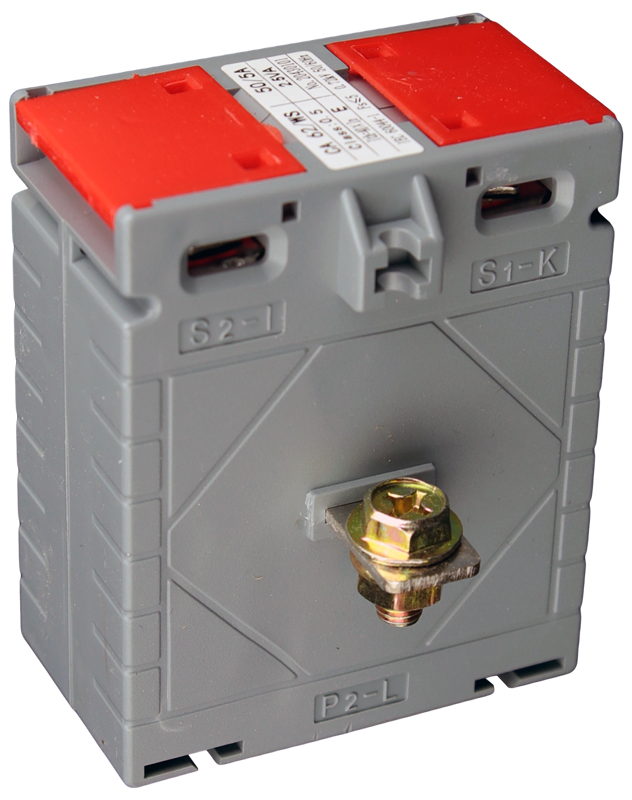

Przekładnik prądowy z wbudowaną szyną AVBS-75

Klasa 0,5 | Przekładnia 75A/5A | Moc 2,5VA | Tracon Electric

Przekładnik prądowy AVBS-75 marki Tracon Electric to profesjonalne urządzenie pomiarowe, zaprojektowane do precyzyjnego przetwarzania prądu w układach elektroenergetycznych o natężeniu do 75A. Dzięki wbudowanej szynie prądowej, montaż w rozdzielnicy jest znacznie szybszy i stabilniejszy, eliminując potrzebę dodatkowego mocowania przewodów wewnątrz okna przekładnika.

Dlaczego warto wybrać model AVBS-75?

• Wysoka precyzja (Klasa 0,5): Umożliwia dokładne monitorowanie parametrów sieci, co jest niezbędne w systemach rozliczeniowych i analizie zużycia energii.
• Zintegrowana szyna: Gwarantuje pewne połączenie elektryczne i ułatwia osadzenie urządzenia w szafach sterowniczych.
• Bezpieczna konstrukcja: Obudowa wykonana z tworzywa samogasnącego zapewnia wysoką odporność termiczną i mechaniczną.
• Czytelne oznaczenia: Precyzyjne opisy zacisków wtórnych (S1, S2) minimalizują ryzyko błędnego podłączenia aparatury pomiarowej.
• Uniwersalność: Idealny do współpracy z nowoczesnymi licznikami energii oraz amperomierzami o prądzie wejściowym 5A.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AVBS-75
• Prąd pierwotny (Ipr): 75 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 2,5 VA
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz
• Typ montażu: Z wbudowaną szyną prądową

Zastosowanie w instalacjach

Model AVBS-75 znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym:

• Układy pomiarowe półpośrednie z licznikami energii elektrycznej.
• Pomiar obciążenia w głównych sekcjach zasilających rozdzielnic nn.
• Współpraca z systemami zarządzania energią (EMS) i automatyką BMS.
• Monitoring pracy maszyn i urządzeń o dużym poborze prądu.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
