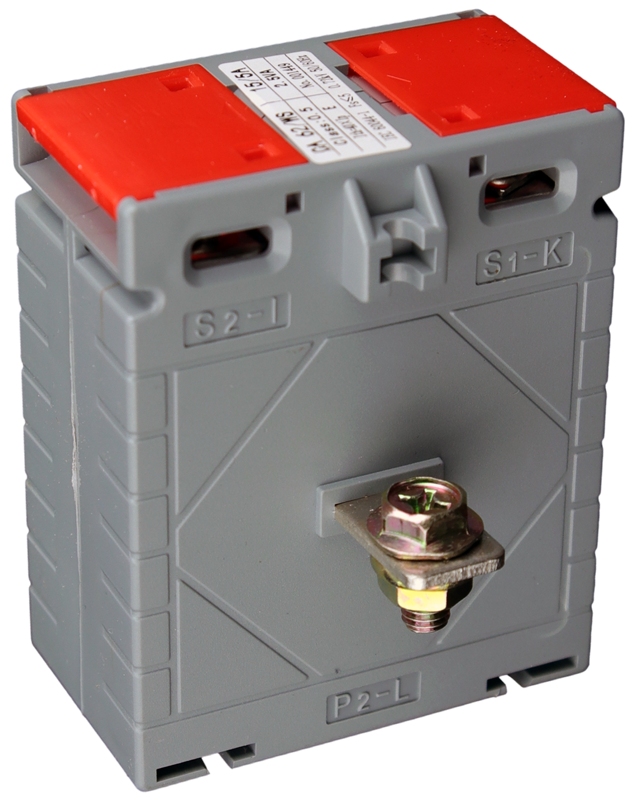

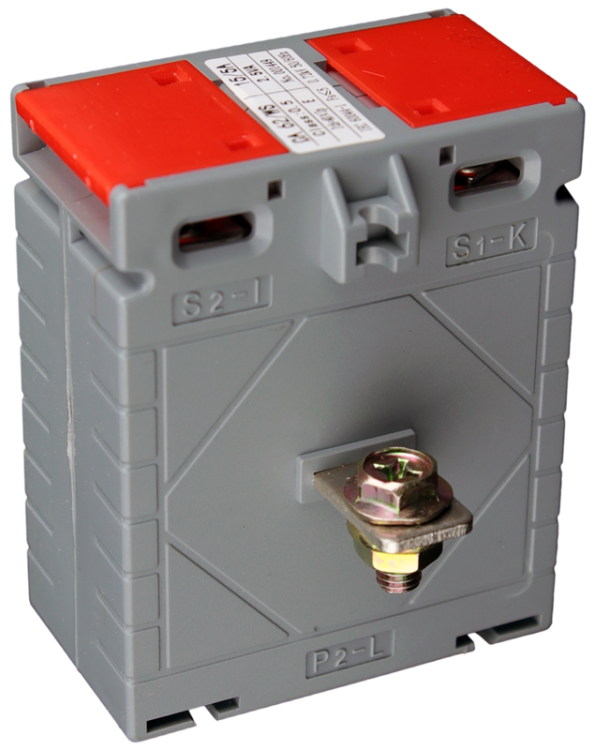

Przekładnik prądowy z wbudowaną szyną AVBS-15

Klasa 0,5 | Przekładnia 15A/5A | Moc 2,5VA | Tracon Electric

Przekładnik prądowy AVBS-15 marki Tracon Electric to profesjonalne urządzenie pomiarowe, zaprojektowane do precyzyjnego przetwarzania prądu w układach elektroenergetycznych. Dzięki wbudowanej szynie prądowej, montaż jest znacznie szybszy i pewniejszy, co eliminuje konieczność kłopotliwego przewlekania kabli przez otwór urządzenia.

Dlaczego warto wybrać model AVBS-15?

• Wysoka precyzja (Klasa 0,5): Gwarantuje bardzo dokładne pomiary, co jest kluczowe w systemach rozliczeniowych i monitoringu energii.
• Zintegrowana szyna: Sztywne połączenie elektryczne zapewnia stabilność parametrów i ułatwia osadzenie urządzenia w rozdzielnicy.
• Bezpieczna obudowa: Wykonana z wysokiej jakości tworzywa samogasnącego, odpornego na wysokie temperatury i uszkodzenia.
• Czytelne oznaczenia: Wyraźne opisy zacisków wtórnych S1 i S2 pozwalają uniknąć błędów podczas podłączania aparatury.
• Kompaktowy rozmiar: Projekt obudowy pozwala na optymalne zagospodarowanie miejsca w szafach sterowniczych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AVBS-15
• Prąd pierwotny (Ipr): 15 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 2,5 VA
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz
• Typ montażu: Z wbudowaną szyną prądową

Zastosowanie w instalacjach

Model AVBS-15 jest niezastąpiony w nowoczesnej energetyce i automatyce:

• Pomiar prądu w układach półpośrednich z licznikami energii.
• Podłączenie amperomierzy tablicowych w rozdzielniach nn.
• Monitoring obciążenia w systemach inteligentnych budynków (BMS).
• Współpraca z analizatorami parametrów sieci i sterownikami PLC.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia.
