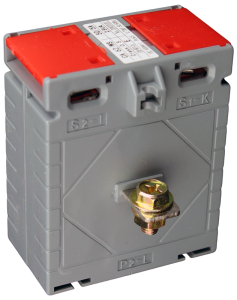

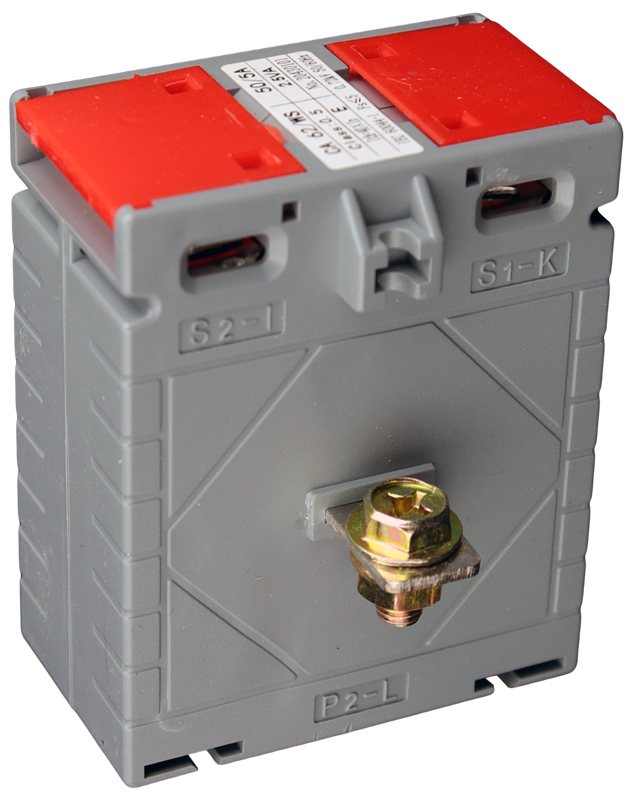

Przekładnik prądowy z wbudowaną szyną AVBS-50

Klasa 0,5 | Przekładnia 50A/5A | Moc 2,5VA | Tracon Electric

Przekładnik prądowy AVBS-50 marki Tracon Electric to profesjonalne urządzenie pomiarowe, zaprojektowane do precyzyjnego przetwarzania prądu w układach elektroenergetycznych o natężeniu do 50A. Dzięki wbudowanej szynie prądowej, montaż w rozdzielnicy jest szybki, pewny i nie wymaga dodatkowego osprzętu do stabilizacji przewodów wewnątrz urządzenia.

Dlaczego warto wybrać model AVBS-50?

• Wysoka precyzja (Klasa 0,5): Umożliwia dokładne monitorowanie parametrów sieci, co jest niezbędne w systemach rozliczeniowych i profesjonalnej analizie zużycia energii.
• Zintegrowana szyna: Gwarantuje doskonałe połączenie elektryczne i ułatwia montaż bezpośrednio w torach prądowych rozdzielni.
• Bezpieczna obudowa: Wykonana z tworzywa samogasnącego o wysokiej odporności, co zapewnia bezpieczeństwo użytkowania w trudnych warunkach przemysłowych.
• Czytelne oznaczenia: Precyzyjne opisy zacisków wtórnych (S1, S2) pozwalają na bezbłędne podłączenie urządzeń pomiarowych.
• Zoptymalizowana moc: Moc 2,5VA pozwala na bezproblemową współpracę z większością nowoczesnych mierników i liczników energii.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AVBS-50
• Prąd pierwotny (Ipr): 50 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 2,5 VA
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz
• Typ montażu: Z wbudowaną szyną prądową

Zastosowanie w instalacjach

Model AVBS-50 jest idealnym rozwiązaniem dla średnich obciążeń w instalacjach nn:

• Układy pomiarowe półpośrednie z licznikami energii elektrycznej.
• Zasilanie amperomierzy tablicowych w szafach sterowniczych.
• Monitoring zużycia energii w budynkach komercyjnych i biurowych (BMS).
• Współpraca z modułami monitoringu prądu w systemach automatyki.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
