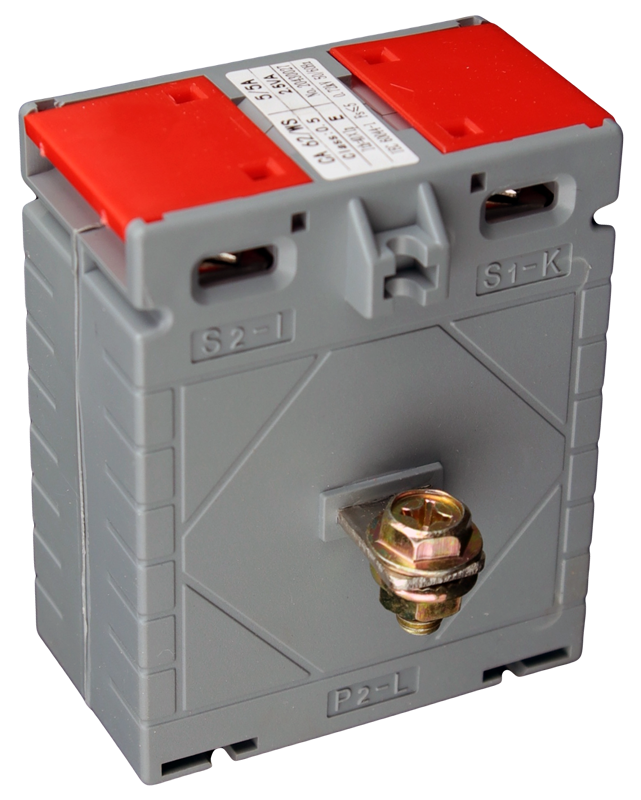

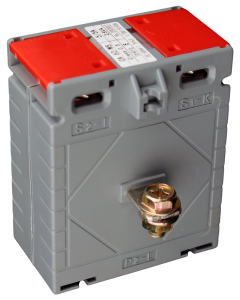

Przekładnik prądowy z wbudowaną szyną AVBS-5

Klasa 0,5 | Przekładnia 5A/5A | Moc 2,5VA | Tracon Electric

Przekładnik prądowy AVBS-5 marki Tracon Electric to specjalistyczne urządzenie pomiarowe, zaprojektowane do precyzyjnego przetwarzania prądu w układach elektroenergetycznych o natężeniu do 5A. Model ten, dzięki wbudowanej szynie prądowej, zapewnia najwyższą stabilność pomiaru i ułatwia montaż w obwodach kontrolnych, eliminując konieczność przewlekania przewodów.

Dlaczego warto wybrać model AVBS-5?

• Wysoka precyzja (Klasa 0,5): Gwarantuje bardzo dokładne odwzorowanie prądu pierwotnego, co jest niezbędne w zaawansowanych systemach pomiarowych i rozliczeniowych.
• Zintegrowana szyna: Zapewnia trwałe i pewne połączenie elektryczne, co przekłada się na niezawodność pracy w szafach sterowniczych.
• Bezpieczeństwo i trwałość: Obudowa wykonana z tworzywa samogasnącego o wysokiej odporności na temperaturę chroni urządzenie w trudnych warunkach eksploatacyjnych.
• Czytelne oznaczenia: Wyraźnie opisane zaciski wtórne (S1, S2) ułatwiają poprawną instalację i serwisowanie układu.
• Kompaktowa konstrukcja: Pozwala na montaż w miejscach o ograniczonej przestrzeni, zachowując pełne parametry techniczne.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AVBS-5
• Prąd pierwotny (Ipr): 5 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 2,5 VA
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz
• Typ montażu: Z wbudowaną szyną prądową

Zastosowanie w instalacjach

Model AVBS-5 jest stosowany głównie tam, gdzie wymagana jest separacja galwaniczna lub zmiana parametrów prądowych w celach kontrolnych:

• Układy pomiarowe półpośrednie z licznikami energii elektrycznej.
• Dopasowanie sygnałów prądowych do wejść sterowników PLC i modułów analogowych.
• Monitoring pracy urządzeń o niskim poborze prądu w systemach BMS.
• Współpraca z analizatorami parametrów sieci w celach diagnostycznych.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
