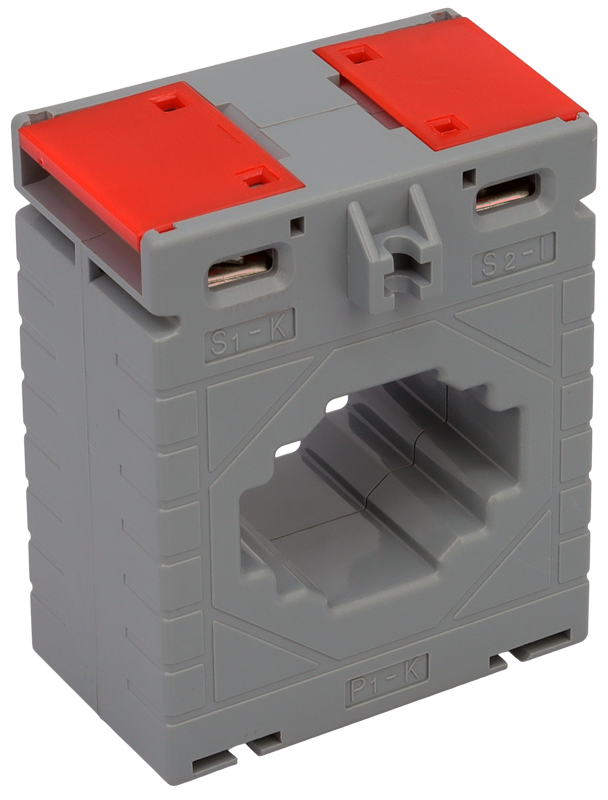

Przekładnik prądowy na szynę 40mm AV40150SH

Klasa 1 | Przekładnia 150A/5A | Moc 5VA | Tracon Electric

Przekładnik prądowy AV40150SH marki Tracon Electric to niezawodne urządzenie pomiarowe, zaprojektowane do pracy w instalacjach o natężeniu prądu do 150A. Dzięki oknu o szerokości 40mm, model ten umożliwia wygodny montaż na szynach prądowych oraz grubych przewodach zasilających. Jest to idealne rozwiązanie do szaf rozdzielczych, gdzie wymagana jest trwała konstrukcja i stabilność pomiaru.

Dlaczego warto wybrać model AV40150SH?

• Klasa dokładności 1: Zapewnia precyzyjne przetwarzanie prądu pierwotnego, optymalne dla standardowych systemów pomiarowych i kontrolnych w przemyśle.
• Zwiększona moc znamionowa (5VA): Gwarantuje stabilną współpracę z przyrządami pomiarowymi (licznikami, miernikami) nawet przy zastosowaniu dłuższych przewodów łączących.
• Montaż na szynę 40mm: Konstrukcja okna jest dostosowana do popularnych wymiarów szyn miedzianych stosowanych w nowoczesnych rozdzielnicach nn.
• Solidna obudowa: Wykonana z tworzywa samogasnącego o wysokiej odporności termicznej, co przekłada się na bezpieczeństwo pracy wewnątrz gęsto zabudowanych rozdzielnic.
• Prosta instalacja: Wyraźne oznaczenia zacisków wtórnych S1 i S2 ułatwiają poprawny montaż i skracają czas prac instalacyjnych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV40150SH
• Prąd pierwotny (Ipr): 150 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 1
• Moc znamionowa: 5 VA
• Szerokość okna (na szynę): 40 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AV40150SH znajduje szerokie zastosowanie w codziennej praktyce elektroinstalacyjnej:

• Monitoring obciążenia w sekcjach zasilających i polach odpływowych rozdzielnic nn.
• Współpraca z amperomierzami tablicowymi oraz analogowymi miernikami prądu.
• Systemy automatyki budynkowej wymagające informacji o natężeniu prądu w poszczególnych obwodach.
• Lokalne układy kontrolne w zakładach produkcyjnych i warsztatach.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
