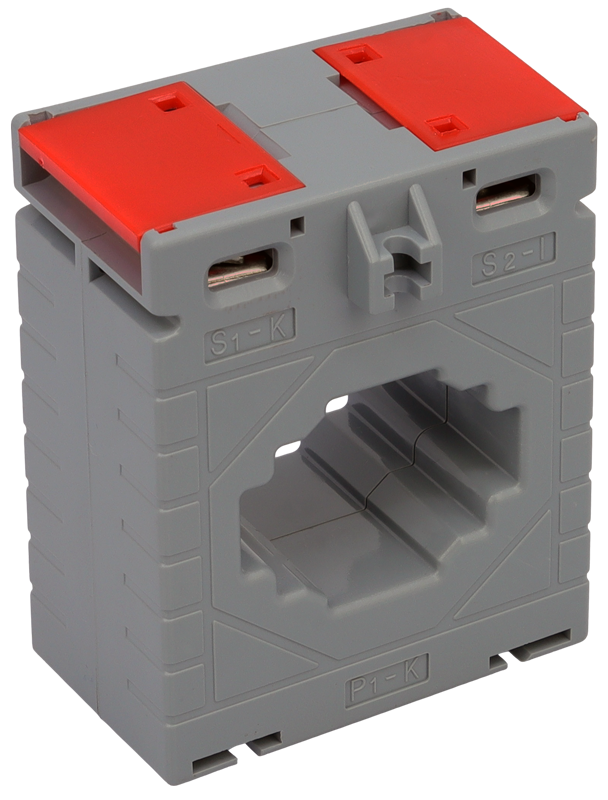

Przekładnik prądowy na szynę 40mm AV40400SH

Klasa 0,5 | Przekładnia 400A/5A | Moc 5VA | Tracon Electric

Przekładnik prądowy AV40400SH marki Tracon Electric to precyzyjne urządzenie pomiarowe przeznaczone do pracy w instalacjach o natężeniu prądu do 400A. Dzięki oknu o szerokości 40mm, model ten umożliwia wygodny montaż na standardowych szynach prądowych lub grubych kablach zasilających, co czyni go niezastąpionym elementem głównych rozdzielnic niskiego napięcia.

Dlaczego warto wybrać model AV40400SH?

• Wysoka klasa dokładności (0,5): Gwarantuje precyzyjne odwzorowanie prądu pierwotnego, co jest niezbędne w profesjonalnych systemach rozliczeniowych i analizatorach energii.
• Zwiększona moc znamionowa (5VA): Pozwala na podłączenie aparatury pomiarowej (liczników, mierników) znajdującej się w większej odległości od przekładnika bez utraty precyzji pomiaru.
• Montaż na szynę 40mm: Optymalny wymiar okna pozwala na łatwą instalację w szafach sterowniczych na popularnych szynach miedzianych i aluminiowych.
• Bezpieczna i trwała obudowa: Wykonana z tworzywa samogasnącego o wysokiej klasie izolacji, odporna na wysokie temperatury panujące wewnątrz rozdzielnic.
• Czytelne oznaczenia zacisków: Wyraźne opisy S1 i S2 ułatwiają poprawną instalację i zapewniają bezpieczeństwo podczas prac serwisowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV40400SH
• Prąd pierwotny (Ipr): 400 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 5 VA
• Szerokość okna (na szynę): 40 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AV40400SH znajduje szerokie zastosowanie w nowoczesnej energetyce przemysłowej:

• Półpośrednie układy pomiarowe z licznikami energii elektrycznej w obiektach handlowych i biurowych.
• Monitoring obciążenia w głównych sekcjach zasilających i polach odpływowych.
• Współpraca z systemami zarządzania energią (EMS) i automatyką BMS.
• Zasilanie amperomierzy tablicowych w szafach rozdzielczych o dużym poborze mocy.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
