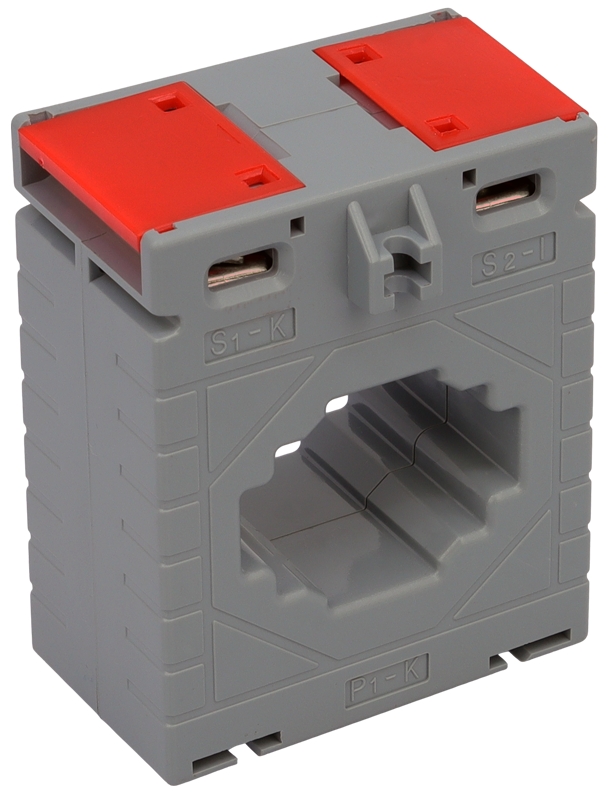

Przekładnik prądowy na szynę 40mm AV40200SH

Klasa 0,5 | Przekładnia 200A/5A | Moc 5VA | Tracon Electric

Przekładnik prądowy AV40200SH marki Tracon Electric to precyzyjne urządzenie pomiarowe, zaprojektowane do pracy w instalacjach o natężeniu prądu do 200A. Dzięki oknu o szerokości 40mm, model ten umożliwia wygodny montaż na standardowych szynach prądowych oraz grubych przewodach zasilających, co czyni go idealnym rozwiązaniem dla szaf rozdzielczych w budownictwie przemysłowym i komercyjnym.

Dlaczego warto wybrać model AV40200SH?

• Wysoka klasa dokładności (0,5): Zapewnia precyzyjne odwzorowanie prądu pierwotnego, co jest kluczowe w profesjonalnych systemach rozliczeniowych i analizatorach energii.
• Zwiększona moc znamionowa (5VA): Gwarantuje stabilną współpracę z przyrządami pomiarowymi (licznikami, miernikami) nawet przy zastosowaniu dłuższych przewodów łączących.
• Montaż na szynę 40mm: Konstrukcja okna jest zoptymalizowana pod kątem najpopularniejszych wymiarów szyn miedzianych stosowanych w nowoczesnych rozdzielnicach nn.
• Bezpieczna obudowa: Wykonana z tworzywa samogasnącego o wysokiej odporności termicznej, co zapewnia niezawodność i bezpieczeństwo wewnątrz gęsto zabudowanych rozdzielnic.
• Czytelne oznaczenia: Wyraźne opisy zacisków wtórnych S1 i S2 ułatwiają poprawną instalację i skracają czas prac montażowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV40200SH
• Prąd pierwotny (Ipr): 200 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 5 VA
• Szerokość okna (na szynę): 40 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AV40200SH znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce:

• Półpośrednie układy pomiarowe z licznikami energii elektrycznej w obiektach biurowych i handlowych.
• Monitoring obciążenia w sekcjach zasilających i polach odpływowych rozdzielnic głównych.
• Współpraca z systemami zarządzania energią (EMS) oraz automatyką BMS.
• Zasilanie amperomierzy tablicowych oraz cyfrowych mierników wielofunkcyjnych.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
