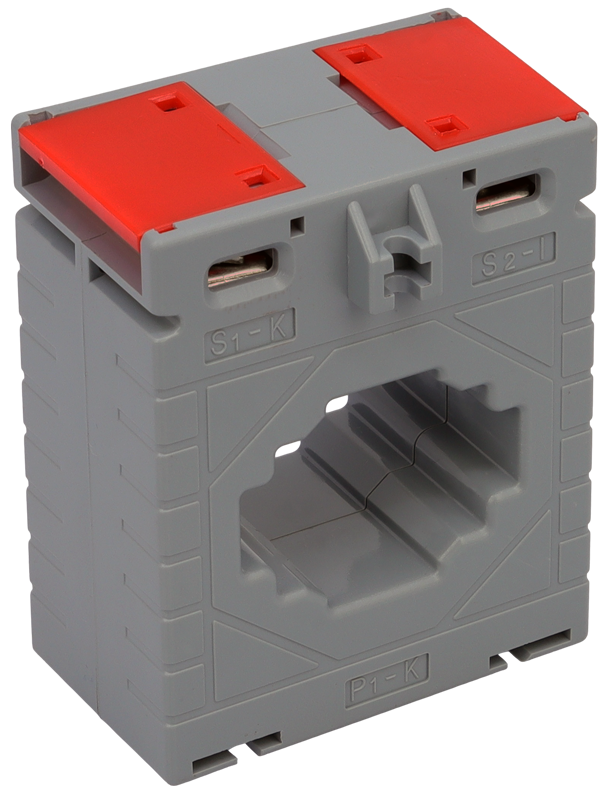

Przekładnik prądowy na szynę 40mm AV40500SH

Klasa 0,5 | Przekładnia 500A/5A | Moc 5VA | Tracon Electric

Przekładnik prądowy AV40500SH marki Tracon Electric to precyzyjne urządzenie pomiarowe dedykowane do pracy w układach o wysokim natężeniu prądu (do 500A). Konstrukcja okna o szerokości 40mm umożliwia wygodny montaż na szynach prądowych lub grubych kablach zasilających, co czyni go idealnym rozwiązaniem dla głównych pól rozdzielnic w przemyśle i budownictwie komercyjnym.

Dlaczego warto wybrać model AV40500SH?

• Wysoka klasa dokładności (0,5): Zapewnia precyzyjne odwzorowanie prądu pierwotnego, spełniając wymagania zaawansowanych systemów pomiarowych i rozliczeniowych.
• Zwiększona moc znamionowa (5VA): Pozwala na podłączenie aparatury pomiarowej znajdującej się w większej odległości od przekładnika bez ryzyka utraty dokładności.
• Montaż na szynę 40mm: Optymalny otwór okna pozwala na łatwą instalację na standardowych szynach prądowych stosowanych w rozdzielnicach nn.
• Wytrzymała konstrukcja: Obudowa wykonana z tworzywa samogasnącego o wysokiej odporności termicznej gwarantuje bezpieczeństwo i trwałość w trudnych warunkach pracy.
• Zaciski wtórne z osłonami: Wyraźnie oznaczone wejścia S1 i S2 zapewniają pewne połączenie i ochronę przed przypadkowym dotykiem.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV40500SH
• Prąd pierwotny (Ipr): 500 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 5 VA
• Średnica/Szerokość okna: 40 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AV40500SH jest kluczowym elementem w zaawansowanych układach energetycznych:

• Półpośrednie układy pomiarowe z licznikami energii elektrycznej w dużych obiektach.
• Monitoring obciążenia głównych linii zasilających w zakładach przemysłowych.
• Współpraca z analizatorami parametrów sieci i systemami zarządzania energią (EMS).
• Zasilanie amperomierzy tablicowych w polach odpływowych o dużym natężeniu.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
