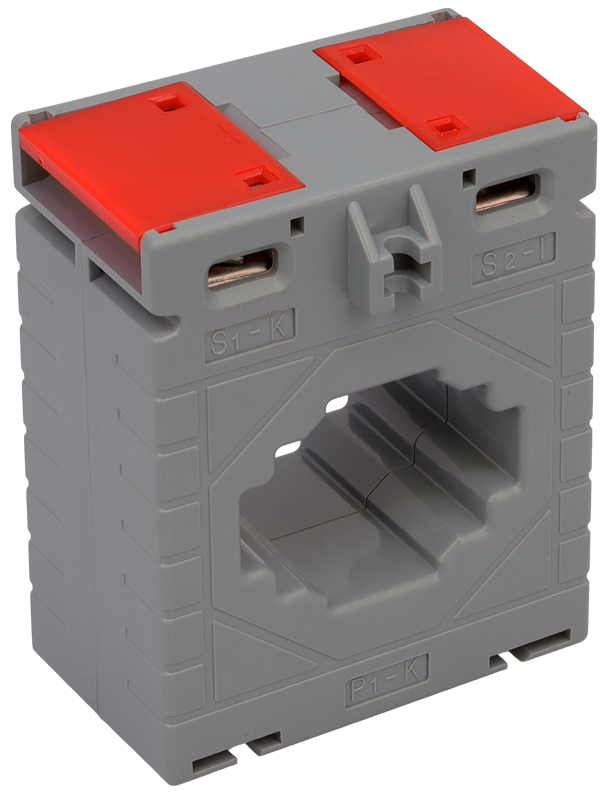

Przekładnik prądowy na szynę 40mm AV40300SH

Klasa 0,5 | Przekładnia 300A/5A | Moc 5VA | Tracon Electric

Przekładnik prądowy AV40300SH marki Tracon Electric to wysokiej klasy urządzenie pomiarowe, dedykowane do instalacji o natężeniu prądu do 300A. Wyposażony w okno o szerokości 40mm, umożliwia bezproblemowy montaż na standardowych szynach prądowych oraz grubych przewodach zasilających. Jest to idealne rozwiązanie do szaf rozdzielczych w obiektach przemysłowych i komercyjnych.

Dlaczego warto wybrać model AV40300SH?

• Wysoka klasa dokładności (0,5): Gwarantuje precyzyjne przetwarzanie prądu pierwotnego, co jest niezbędne w systemach rozliczeniowych i profesjonalnej analizie parametrów sieci.
• Odpowiedni zapas mocy (5VA): Pozwala na stabilną współpracę z aparaturą pomiarową (licznikami, miernikami) bez ryzyka utraty precyzji sygnału na przewodach łączących.
• Montaż na szynę 40mm: Konstrukcja okna jest zoptymalizowana pod kątem najpopularniejszych wymiarów szyn miedzianych stosowanych w rozdzielnicach nn.
• Wytrzymałość i bezpieczeństwo: Samogasnąca obudowa o wysokiej odporności termicznej zapewnia niezawodną pracę urządzenia wewnątrz gęsto zabudowanych rozdzielnic.
• Profesjonalne zaciski: Wyraźne oznaczenia strony wtórnej (S1 i S2) ułatwiają poprawny montaż i skracają czas prac instalacyjnych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV40300SH
• Prąd pierwotny (Ipr): 300 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 5 VA
• Szerokość okna (na szynę): 40 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AV40300SH znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i precyzja pomiaru:

• Półpośrednie systemy pomiaru energii elektrycznej w zakładach produkcyjnych.
• Monitorowanie obciążenia w sekcjach odpływowych rozdzielnic budynkowych.
• Współpraca z analizatorami sieci w systemach zarządzania energią (EMS).
• Zasilanie amperomierzy i cyfrowych mierników tablicowych.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
