Przekładnik prądowy na szynę 100mm AV1003000SH

Klasa 0,5 | Przekładnia 3000A/5A | Moc 15VA | Tracon Electric

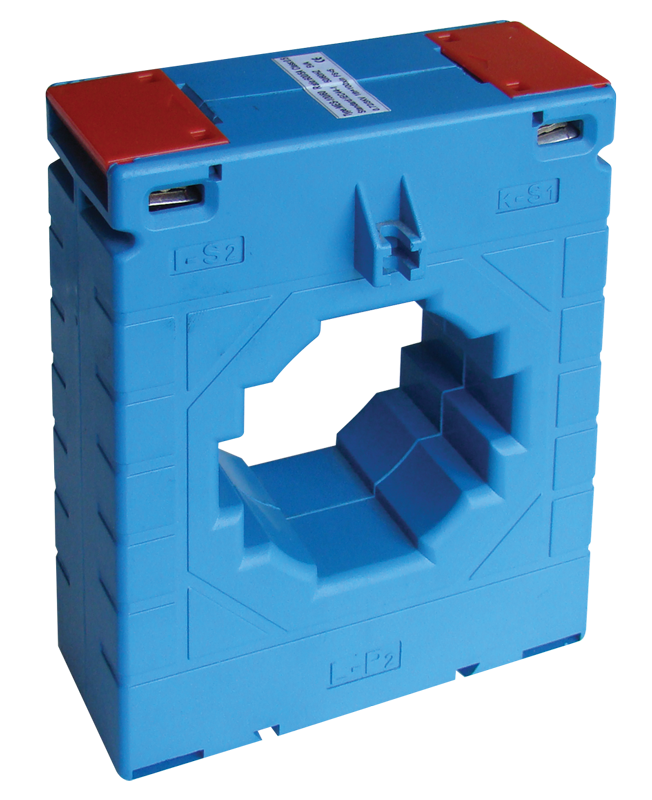

Przekładnik prądowy AV1003000SH marki Tracon Electric to wysokospecjalistyczne urządzenie pomiarowe, zaprojektowane do pracy w najpotężniejszych układach elektroenergetycznych o natężeniu prądu do 3000A. Dzięki szerokiemu oknu o wymiarze 100mm, model ten jest przystosowany do montażu na dużych szynach prądowych w głównych polach zasilających i stacjach transformatorowych.

Dlaczego warto wybrać model AV1003000SH?

• Wysoka klasa dokładności (0,5): Zapewnia ekstremalnie precyzyjne odwzorowanie prądu pierwotnego, co jest niezbędne w profesjonalnych systemach rozliczeniowych i zaawansowanych analizatorach energii.
• Duża moc znamionowa (15VA): Pozwala na podłączenie rozbudowanych systemów pomiarowych oraz urządzeń oddalonych o znaczną odległość od przekładnika bez ryzyka utraty dokładności sygnału.
• Montaż na szynę 100mm: Konstrukcja okna została zoptymalizowana pod kątem największych szyn prądowych stosowanych w rozdzielnicach głównych niskiego napięcia.
• Bezpieczna i masywna obudowa: Wykonana z wysokiej jakości tworzywa samogasnącego, odpornego na duże obciążenia cieplne i mechaniczne.
• Profesjonalne zaciski wtórne: Wyraźne oznaczenia S1 i S2 oraz solidne mocowanie przewodów gwarantują niezawodność transmisji sygnału pomiarowego.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV1003000SH
• Prąd pierwotny (Ipr): 3000 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 15 VA
• Szerokość okna (na szynę): 100 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AV1003000SH znajduje zastosowanie w kluczowych punktach infrastruktury energetycznej:

• Główne pola zasilające w dużych zakładach przemysłowych i fabrykach.
• Stacje transformatorowe i rozdzielnie główne nn o bardzo dużej mocy.
• Zaawansowane systemy monitorowania i zarządzania energią (EMS) w obiektach wielkokubaturowych.
• Współpraca z licznikami energii elektrycznej w układach rozliczeń półpośrednich.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
