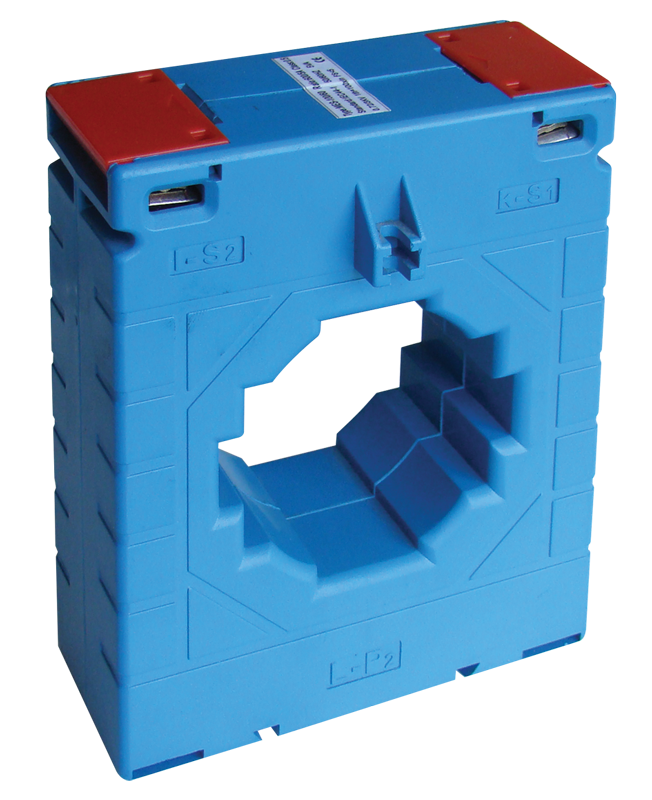

Przekładnik prądowy na szynę 100mm AV1002500SH

Klasa 0,5 | Przekładnia 2500A/5A | Moc 15VA | Tracon Electric

Przekładnik prądowy AV1002500SH marki Tracon Electric to zaawansowane urządzenie pomiarowe o wysokiej wydajności, dedykowane do pracy w głównych węzłach elektroenergetycznych o natężeniu prądu do 2500A. Dzięki szerokiemu oknu o wymiarze 100mm, model ten umożliwia pewny i bezpieczny montaż na potężnych szynach prądowych stosowanych w rozdzielnicach głównych nn oraz stacjach transformatorowych.

Dlaczego warto wybrać model AV1002500SH?

• Wysoka precyzja (Klasa 0,5): Gwarantuje bardzo dokładne odwzorowanie parametrów sieci, co jest niezbędne w profesjonalnych systemach rozliczeniowych i zaawansowanym monitoringu energii.
• Znaczna moc znamionowa (15VA): Pozwala na stabilną współpracę z rozbudowaną aparaturą pomiarową oraz urządzeniami oddalonymi od przekładnika bez ryzyka spadku dokładności pomiaru.
• Montaż na szynę 100mm: Konstrukcja okna została zoptymalizowana pod kątem największych szyn prądowych, ułatwiając instalację w polach zasilających o dużym obciążeniu.
• Wytrzymała konstrukcja: Obudowa wykonana z tworzywa samogasnącego o wysokiej odporności termicznej zapewnia bezpieczeństwo pracy w trudnych warunkach przemysłowych.
• Niezawodne zaciski: Precyzyjnie opisane wejścia S1 i S2 ułatwiają poprawną instalację i zapewniają trwałość połączenia obwodu wtórnego.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV1002500SH
• Prąd pierwotny (Ipr): 2500 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 15 VA
• Szerokość okna (na szynę): 100 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AV1002500SH jest kluczowym elementem w infrastrukturze energetycznej o dużej skali:

• Główne pola rozdzielnic nn w dużych zakładach produkcyjnych i fabrykach.
• Półpośrednie układy pomiaru energii elektrycznej w obiektach wielkokubaturowych.
• Współpraca z nowoczesnymi analizatorami parametrów sieci i systemami zarządzania energią (EMS).
• Monitoring obciążenia głównych linii zasilających w centrach danych i logistycznych.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
