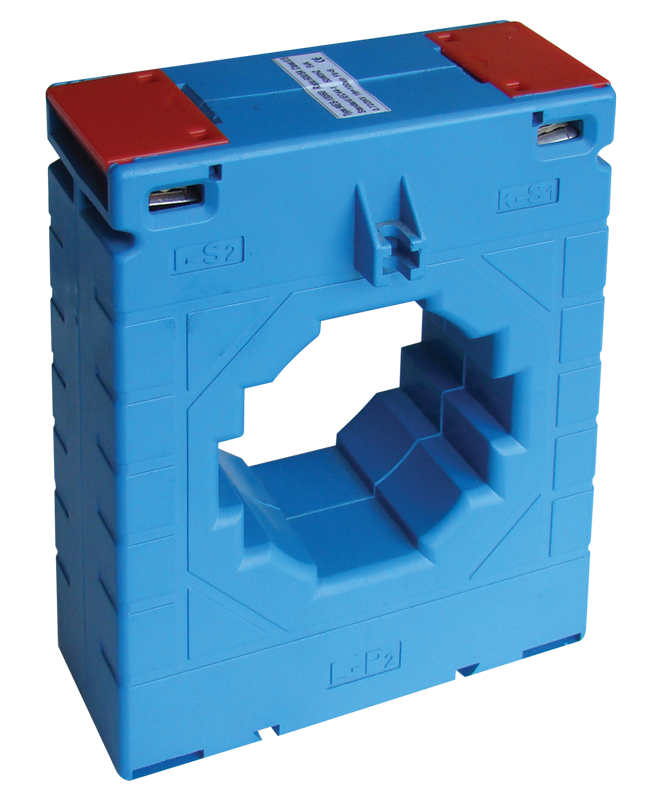

Przekładnik prądowy na szynę 100mm AV1001600SH

Klasa 0,5 | Przekładnia 1600A/5A | Moc 15VA | Tracon Electric

Przekładnik prądowy AV1001600SH marki Tracon Electric to profesjonalne urządzenie pomiarowe o wysokiej precyzji, zaprojektowane do pracy w układach o dużym natężeniu prądu (do 1600A). Dzięki oknu o szerokości 100mm, model ten umożliwia pewny montaż na grubych szynach prądowych, co czyni go idealnym rozwiązaniem dla rozdzielnic głównych w przemyśle oraz dużych obiektach komercyjnych.

Dlaczego warto wybrać model AV1001600SH?

• Wysoka klasa dokładności (0,5): Gwarantuje bardzo precyzyjne odwzorowanie prądu pierwotnego, co jest niezbędne w systemach rozliczeniowych i zaawansowanym monitoringu energii.
• Duża moc znamionowa (15VA): Zapewnia stabilną współpracę z przyrządami pomiarowymi (licznikami, miernikami) nawet przy zastosowaniu dłuższych przewodów łączących.
• Montaż na szynę 100mm: Konstrukcja okna została zoptymalizowana pod kątem szerokich szyn prądowych stosowanych w nowoczesnych rozdzielnicach głównych nn.
• Bezpieczeństwo i trwałość: Obudowa wykonana z tworzywa samogasnącego o wysokiej odporności termicznej zapewnia niezawodność w trudnych warunkach pracy.
• Czytelne oznaczenia zacisków: Wyraźne opisy S1 i S2 ułatwiają poprawną instalację i zapewniają bezpieczeństwo podczas prac montażowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV1001600SH
• Prąd pierwotny (Ipr): 1600 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 15 VA
• Szerokość okna (na szynę): 100 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AV1001600SH jest kluczowym elementem w zaawansowanych układach energetycznych:

• Półpośrednie układy pomiarowe z licznikami energii elektrycznej w dużych zakładach.
• Monitoring obciążenia głównych linii zasilających i pól transformatorowych.
• Współpraca z analizatorami parametrów sieci i systemami zarządzania energią (EMS).
• Zasilanie aparatury pomiarowej w polach odpływowych o bardzo dużym natężeniu.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
