Przekładnik prądowy na szynę 100mm AV1001200SH

Klasa 0,5 | Przekładnia 1200A/5A | Moc 15VA | Tracon Electric

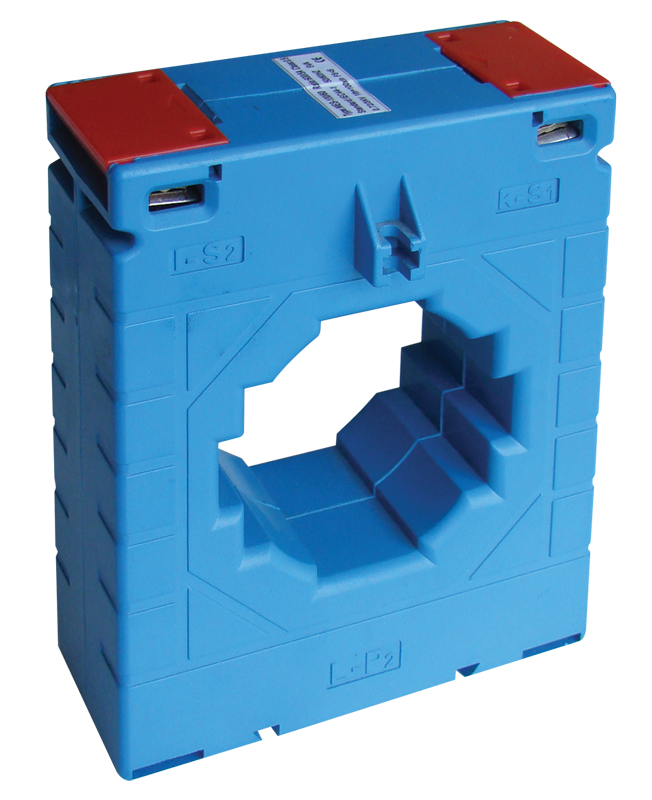

Przekładnik prądowy AV1001200SH marki Tracon Electric to zaawansowany komponent pomiarowy, zaprojektowany do precyzyjnego monitorowania prądu w układach o dużym natężeniu (do 1200A). Dzięki oknu o szerokości 100mm, urządzenie idealnie pasuje do montażu na szerokich szynach prądowych stosowanych w głównych rozdzielnicach niskiego napięcia oraz polach zasilających.

Dlaczego warto wybrać model AV1001200SH?

• Wysoka klasa dokładności (0,5): Zapewnia margines błędu na poziomie zaledwie 0,5%, co czyni go idealnym wyborem do profesjonalnych systemów rozliczeniowych i precyzyjnych analizatorów parametrów sieci.
• Duża moc znamionowa (15VA): Pozwala na stabilną współpracę z wieloma przyrządami pomiarowymi jednocześnie lub z urządzeniami oddalonymi od przekładnika (kompensacja spadków napięcia na przewodach).
• Montaż na szynę 100mm: Duży prześwit okna umożliwia bezproblemową instalację na potężnych szynach miedzianych bez konieczności ich modyfikacji.
• Bezpieczna obudowa: Wykonana z tworzywa samogasnącego o wysokiej odporności termicznej, co gwarantuje niezawodność nawet w trudnych warunkach pracy wewnątrz rozdzielnic.
• Profesjonalne zaciski: Wyraźne oznaczenia S1 i S2 zapewniają poprawność podłączenia obwodu wtórnego i ułatwiają prace serwisowe.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV1001200SH
• Prąd pierwotny (Ipr): 1200 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 15 VA
• Szerokość okna (na szynę): 100 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AV1001200SH jest niezastąpiony w nowoczesnej energetyce przemysłowej:

• Półpośrednie układy pomiarowe energii elektrycznej w dużych obiektach komercyjnych.
• Monitoring obciążenia w głównych sekcjach zasilających budynków i fabryk.
• Współpraca z systemami zarządzania energią (EMS) i inteligentną automatyką BMS.
• Zasilanie amperomierzy i cyfrowych analizatorów sieci w polach odpływowych.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
