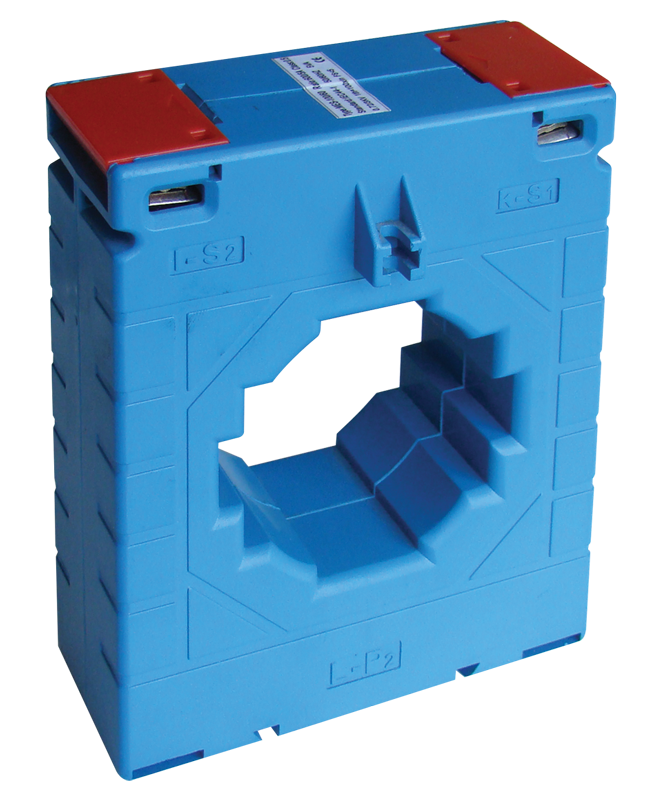

Przekładnik prądowy na szynę 100mm AV1002000SH

Klasa 0,5 | Przekładnia 2000A/5A | Moc 15VA | Tracon Electric

Przekładnik prądowy AV1002000SH marki Tracon Electric to zaawansowany komponent pomiarowy, stworzony do pracy w systemach elektroenergetycznych o bardzo dużym natężeniu prądu (do 2000A). Wyposażony w szerokie okno o wymiarze 100mm, umożliwia bezpieczny i stabilny montaż na grubych szynach prądowych w głównych rozdzielnicach nn oraz polach zasilających dużych obiektów przemysłowych.

Dlaczego warto wybrać model AV1002000SH?

• Wysoka precyzja (Klasa 0,5): Spełnia rygorystyczne wymogi dokładności, co czyni go idealnym wyborem do profesjonalnych układów rozliczeniowych oraz systemów analizy jakości energii.
• Duża moc znamionowa (15VA): Zapewnia stabilną transmisję sygnału pomiarowego do urządzeń oddalonych od przekładnika, minimalizując wpływ rezystancji przewodów łączących.
• Montaż na szynę 100mm: Duży otwór przelotowy pozwala na bezproblemową instalację na potężnych szynach miedzianych lub aluminiowych bez konieczności ich rozbudowy.
• Niezawodna konstrukcja: Obudowa wykonana z tworzywa samogasnącego o wysokiej klasie izolacji gwarantuje trwałość i bezpieczeństwo w trudnych warunkach eksploatacji.
• Czytelne zaciski wtórne: Wyraźne oznaczenia S1-S2 ułatwiają poprawny montaż aparatury pomiarowej, redukując ryzyko pomyłek instalacyjnych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV1002000SH
• Prąd pierwotny (Ipr): 2000 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 15 VA
• Szerokość okna (na szynę): 100 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Model AV1002000SH znajduje zastosowanie w kluczowych punktach dystrybucji energii:

• Główne tory prądowe w zakładach przemysłowych, centrach danych i fabrykach.
• Półpośrednie układy pomiarowe w rozliczeniach z dostawcami energii.
• Współpraca z zaawansowanymi analizatorami sieci i systemami SCADA.
• Monitoring obciążenia transformatorów mocy i głównych linii zasilających.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
