Przekładnik prądowy na szynę 30mm AV30100SH

Klasa 1 | Przekładnia 100A/5A | Moc 3,75VA | Tracon Electric

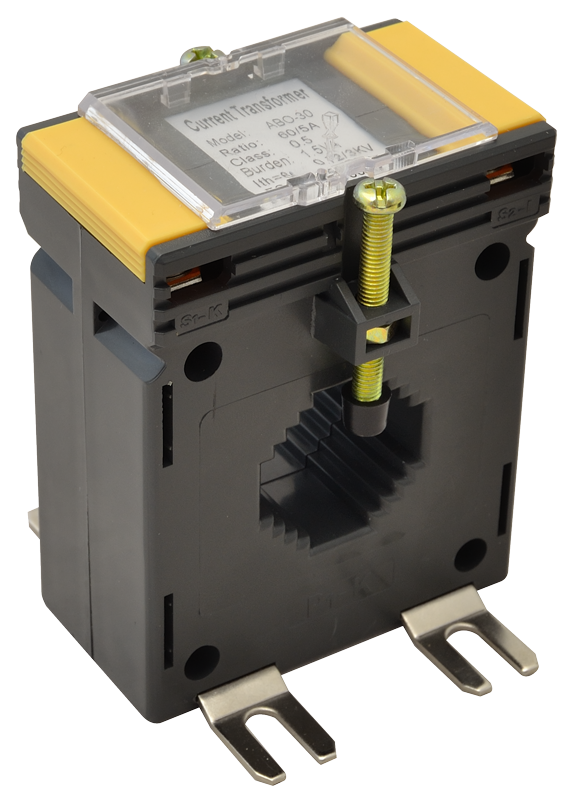

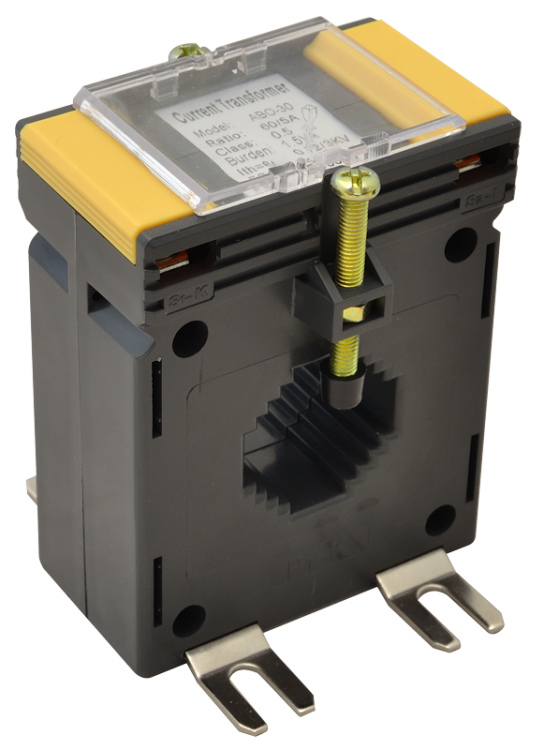

Przekładnik prądowy AV30100SH marki Tracon Electric to niezawodne urządzenie pomiarowe, zaprojektowane do pracy w instalacjach o natężeniu prądu do 100A. Dzięki oknu o szerokości 30mm, model ten umożliwia szybki i pewny montaż na szynach prądowych oraz przewodach zasilających. Jest to idealny wybór do szaf rozdzielczych, gdzie wymagana jest trwała konstrukcja i stabilność pomiaru przy zachowaniu kompaktowych wymiarów.

Dlaczego warto wybrać model AV30100SH?

• Klasa dokładności 1: Zapewnia precyzyjne przetwarzanie prądu pierwotnego, optymalne dla standardowych systemów pomiarowych, kontrolnych i sygnalizacyjnych w przemyśle.
• Moc znamionowa (3,75VA): Gwarantuje stabilną współpracę z przyrządami pomiarowymi (amperomierzami, miernikami) przy zachowaniu wysokiej sprawności sygnału.
• Montaż na szynę 30mm: Konstrukcja okna jest dostosowana do popularnych wymiarów szyn miedzianych, co ułatwia organizację przestrzeni wewnątrz rozdzielnicy nn.
• Bezpieczna obudowa: Wykonana z tworzywa samogasnącego o wysokiej odporności termicznej, co podnosi poziom bezpieczeństwa w gęsto zabudowanych szafach sterowniczych.
• Czytelne oznaczenia: Wyraźne opisy zacisków wtórnych S1 i S2 ułatwiają poprawną instalację i ograniczają ryzyko błędów podczas montażu.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV30100SH
• Prąd pierwotny (Ipr): 100 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 1
• Moc znamionowa: 3,75 VA
• Szerokość okna (na szynę): 30 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AV30100SH znajduje szerokie zastosowanie w codziennej praktyce elektroinstalacyjnej:

• Monitoring obciążenia w sekcjach zasilających i polach odpływowych rozdzielnic budynkowych.
• Współpraca z amperomierzami tablicowymi i analogowymi miernikami prądu.
• Systemy automatyki wymagające informacji o natężeniu prądu w poszczególnych obwodach odbiorczych.
• Lokalne układy kontrolne w zakładach produkcyjnych, warsztatach i obiektach komercyjnych.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
