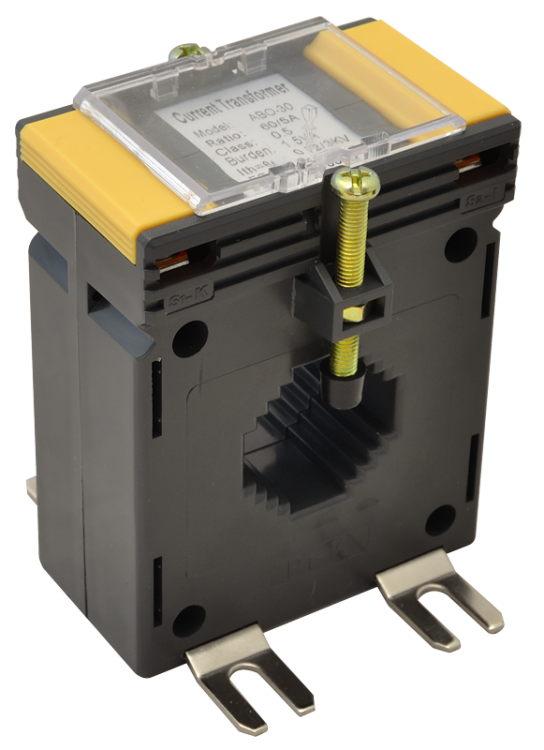

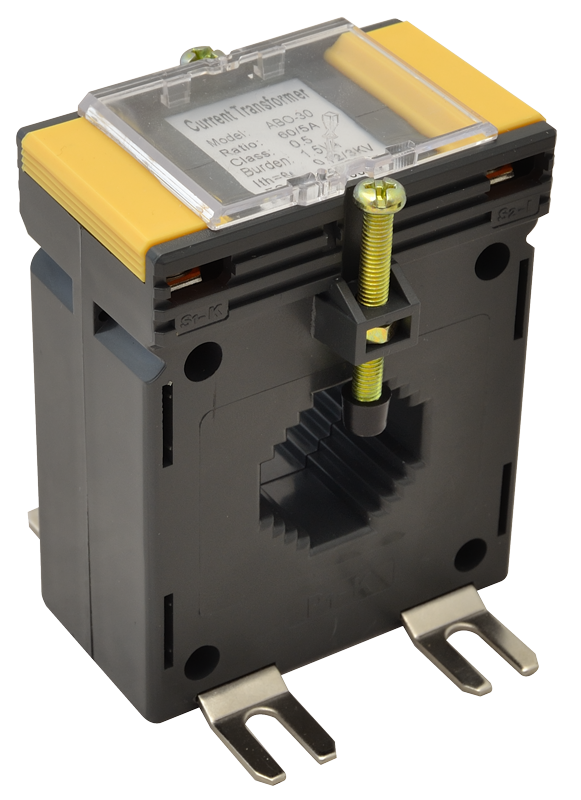

Przekładnik prądowy na szynę 30mm AV30200SH

Klasa 0,5 | Przekładnia 200A/5A | Moc 5VA | Tracon Electric

Przekładnik prądowy AV30200SH marki Tracon Electric to precyzyjne urządzenie pomiarowe, zaprojektowane do pracy w instalacjach o natężeniu prądu do 200A. Dzięki oknu o szerokości 30mm, model ten umożliwia wygodny montaż na standardowych szynach prądowych oraz przewodach zasilających, łącząc kompaktowe wymiary z wysoką dokładnością pomiaru.

Dlaczego warto wybrać model AV30200SH?

• Wysoka klasa dokładności (0,5): Gwarantuje precyzyjne odwzorowanie prądu pierwotnego, co jest niezbędne w systemach rozliczeniowych i zaawansowanej analizie energii.
• Odpowiedni zapas mocy (5VA): Pozwala na stabilną współpracę z przyrządami pomiarowymi (licznikami, miernikami) nawet przy zastosowaniu standardowej długości przewodów łączących.
• Montaż na szynę 30mm: Konstrukcja okna jest zoptymalizowana pod kątem szyn miedzianych o szerokości do 30mm, co ułatwia instalację w nowoczesnych rozdzielnicach nn.
• Bezpieczna obudowa: Wykonana z tworzywa samogasnącego o wysokiej odporności termicznej, co zapewnia trwałość i bezpieczeństwo wewnątrz szaf rozdzielczych.
• Czytelne oznaczenia: Wyraźne opisy zacisków wtórnych S1 i S2 ułatwiają poprawną instalację i minimalizują ryzyko błędów montażowych.

Parametry Techniczne

• Producent: Tracon Electric
• Model: AV30200SH
• Prąd pierwotny (Ipr): 200 A
• Prąd wtórny (Isec): 5 A
• Klasa dokładności: 0,5
• Moc znamionowa: 5 VA
• Szerokość okna (na szynę): 30 mm
• Napięcie znamionowe izolacji: 0,72 kV
• Częstotliwość pracy: 50 / 60 Hz

Zastosowanie w instalacjach

Przekładnik AV30200SH znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce:

• Półpośrednie układy pomiarowe z licznikami energii elektrycznej w obiektach komercyjnych.
• Monitoring obciążenia w sekcjach zasilających i polach odpływowych rozdzielnic.
• Współpraca z systemami zarządzania energią (EMS) oraz automatyką budynkową BMS.
• Zasilanie amperomierzy tablicowych oraz cyfrowych mierników wielofunkcyjnych.

UWAGA: Podczas pracy przekładnika obwód wtórny musi być zawsze zamknięty. Przed odłączeniem miernika lub licznika należy bezwzględnie zewrzeć zaciski S1 i S2, aby uniknąć powstania niebezpiecznego napięcia na zaciskach wtórnych.
