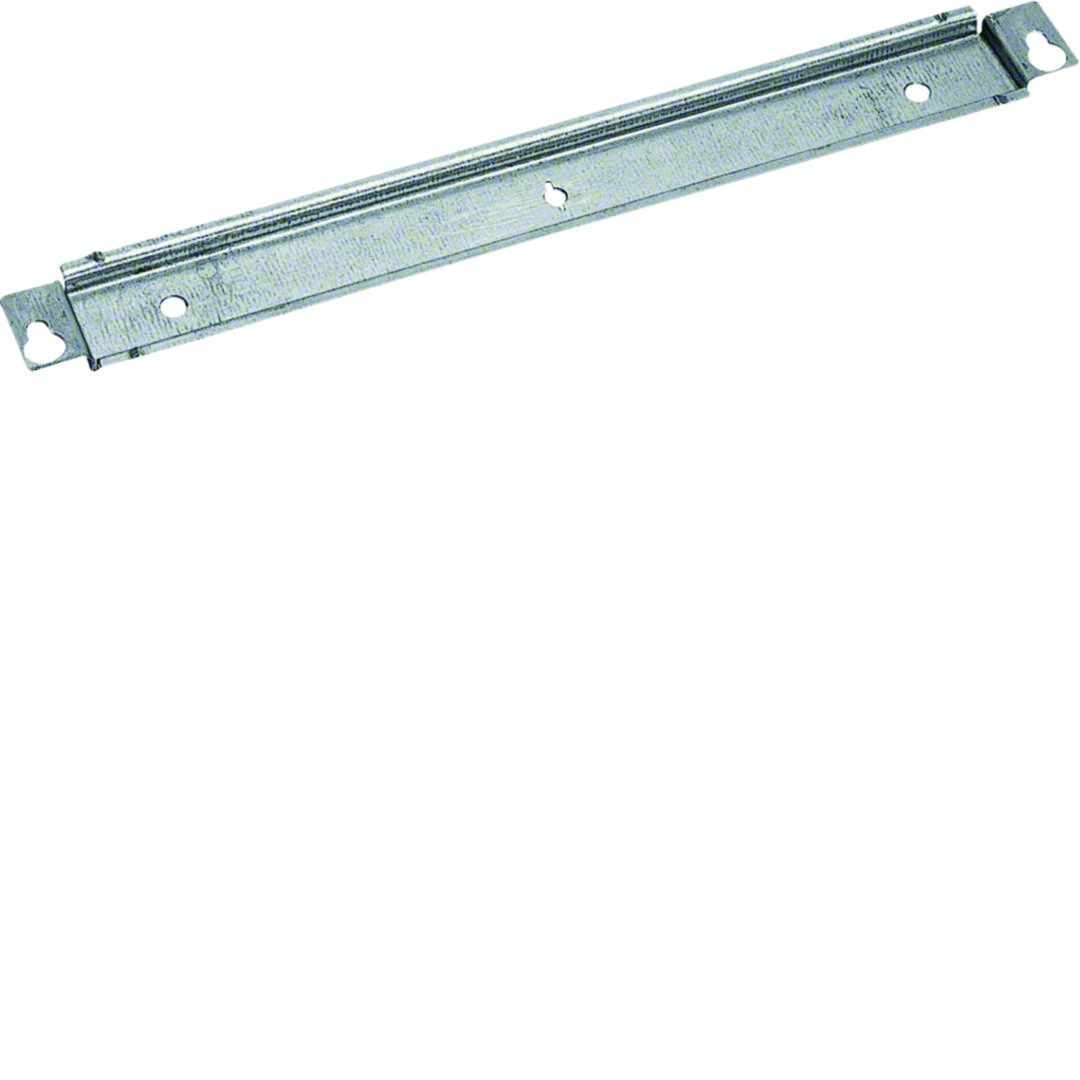

Szyna nośna TS35 obniżona – Hager VZ406

Dedykowana do serii Volta | Zabudowa do 84 mm | Standard DIN

Obniżona szyna nośna Hager VZ406 to akcesorium montażowe zaprojektowane dla instalatorów mierzących się z wyzwaniem montażu aparatury o nietypowych wymiarach w rozdzielnicach podtynkowych i natynkowych serii Volta. Dzięki specjalnie wyprofilowanej konstrukcji, szyna pozwala na osadzenie komponentów głębiej w obudowie, co jest kluczowe dla zachowania estetyki i domknięcia maskownicy.

Główne zalety szyny Hager VZ406:

• Zwiększona głębokość zabudowy: Pozwala na montaż aparatów o głębokości do 84 mm, co jest niemożliwe przy zastosowaniu standardowej szyny TS35.
• Rozwiązanie problemu kolizji: Idealna w przypadku stosowania większych zasilaczy modułowych, sterowników Smart Home lub aparatury przemysłowej, która standardowo wystawałaby poza linię maskownicy.
• Perfekcyjne dopasowanie: Zaprojektowana jako element systemowy serii Volta, co gwarantuje łatwy montaż w fabrycznych punktach mocowania bez konieczności przeróbek obudowy.
• Standard TS35: Mimo obniżonego profilu, zachowuje standardowy wymiar szyny DIN (35 mm), co zapewnia pełną kompatybilność ze wszystkimi uchwytami aparatury modułowej.
• Solidność i sztywność: Wykonana z wysokiej jakości stali ocynkowanej, odpornej na ugięcia nawet przy pełnym obsadzeniu ciężkimi modułami.

Parametry Techniczne

• Producent: Hager
• Kod produktu: VZ406
• Seria: Volta
• Typ szyny: TS35 (DIN)
• Głębokość zabudowy: do 84 mm
• Materiał: Stal ocynkowana
• Przeznaczenie: Montaż aparatury o zwiększonej głębokości

Zastosowanie produktu

• Systemy Automatyki: Montaż sterowników logicznych, modułów wejść/wyjść oraz bramek komunikacyjnych o niestandardowej obudowie.
• Zasilanie Multimedia: Bezpieczne osadzenie głębokich zasilaczy do oświetlenia LED lub wzmacniaczy wewnątrz rozdzielnic hybrydowych.
• Modernizacja rozdzielnic: Pozwala na adaptację standardowej obudowy Volta do specyficznych wymagań projektowych bez konieczności wymiany całej rozdzielni na głębszy model.

Wskazówka montażowa: Przy stosowaniu szyny VZ406 należy pamiętać, że obniżenie aparatury może wpłynąć na sposób prowadzenia przewodów pod szyną. Zaleca się dokładne zaplanowanie tras kablowych przed ostatecznym przykręceniem szyny do stelaża rozdzielnicy.
