Łącznik 2-klawiszowy przyciskowy – Hager Berker 503501

Seria: one.platform | 1 zestyk zwierny (NO) + 1 zestyk rozwierny (NC) | System modularny

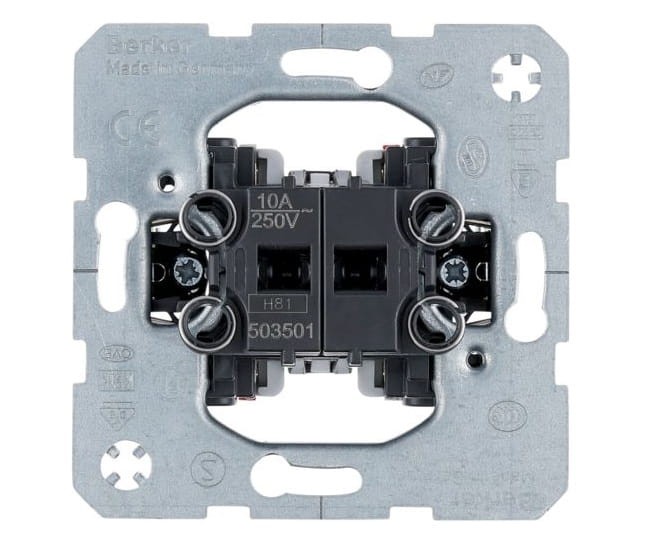

Mechanizm przycisku dwuklawiszowego Hager Berker 503501 to zaawansowany element sterujący wykonany w technologii one.platform. Charakteryzuje się unikalną konfiguracją styków: jeden klawisz obsługuje zestyk zwierny (normalnie otwarty), a drugi zestyk rozwierny (normalnie zamknięty). Jest to rozwiązanie dedykowane do układów automatyki, sterowania przekaźnikami lub systemów alarmowych.

Główne zalety mechanizmu Berker 503501:

• Unikalna konfiguracja (NO+NC): Pozwala na jednoczesne realizowanie funkcji "załącz" (przycisk zwierny) oraz "rozłącz/stop" (przycisk rozwierny) w obrębie jednego modułu podtynkowego.
• System one.platform: Standaryzacja mechanizmu pozwala na swobodny dobór klawiszy i ramek z niemal wszystkich serii wzorniczych Berker (np. B.Kwadrat, Q.3, K.1, R.1).
• Niezawodność przyciskowa: Mechanizm działa monostabilnie (odbija po puszczeniu klawisza), co jest kluczowe w sterowaniu sterownikami PLC, systemami Smart Home czy automatami schodowymi.
• Szybki montaż: Wyposażony w solidne pazurki rozporowe oraz precyzyjne zaciski, co gwarantuje stabilne osadzenie w puszce elektrycznej i trwałe połączenie przewodów.
• Długa żywotność: Wysoka jakość materiałów użytych do budowy styków zapewnia tysiące cykli przełączeń bez ryzyka wypalenia styków.

Parametry Techniczne

• Producent: Hager Berker
• Kod produktu: 503501
• Napięcie znamionowe: 250V AC
• Prąd znamionowy: 10 AX
• Typ styków: 1 x NO (zwierny) + 1 x NC (rozwierny)
• Rodzaj zacisków: Wtykowe (QuickConnect)
• Montaż: Podtynkowy

Kompatybilność z seriami Berker

Mechanizm 503501 współpracuje z elementami centralnymi (klawiszami podwójnymi) serii:

• B.Kwadrat, B.3, B.7
• Q.1, Q.3, Q.7
• K.1, K.5
• R.1, R.3, R.8
• Serie 1930, R.classic

Zastosowanie produktu

• Układy sterowania: Realizacja funkcji Start/Stop dla napędów lub oświetlenia sterowanego przez styczniki.
• Systemy przywoławcze: Wykorzystanie zestyku NC do monitorowania ciągłości obwodu bezpieczeństwa.
• Automatyka domowa: Wysyłanie dwóch różnych sygnałów impulsowych do modułów wejściowych sterownika (np. KNX, Loxone).

Informacja dla instalatora: Pamiętaj, że jest to mechanizm przyciskowy (monostabilny), a nie łącznik (bistabilny). Przedmiotem sprzedaży jest sam mechanizm. Do pełnego zestawu należy dokupić ramkę oraz dedykowany klawisz podwójny z wybranej serii Berker.
