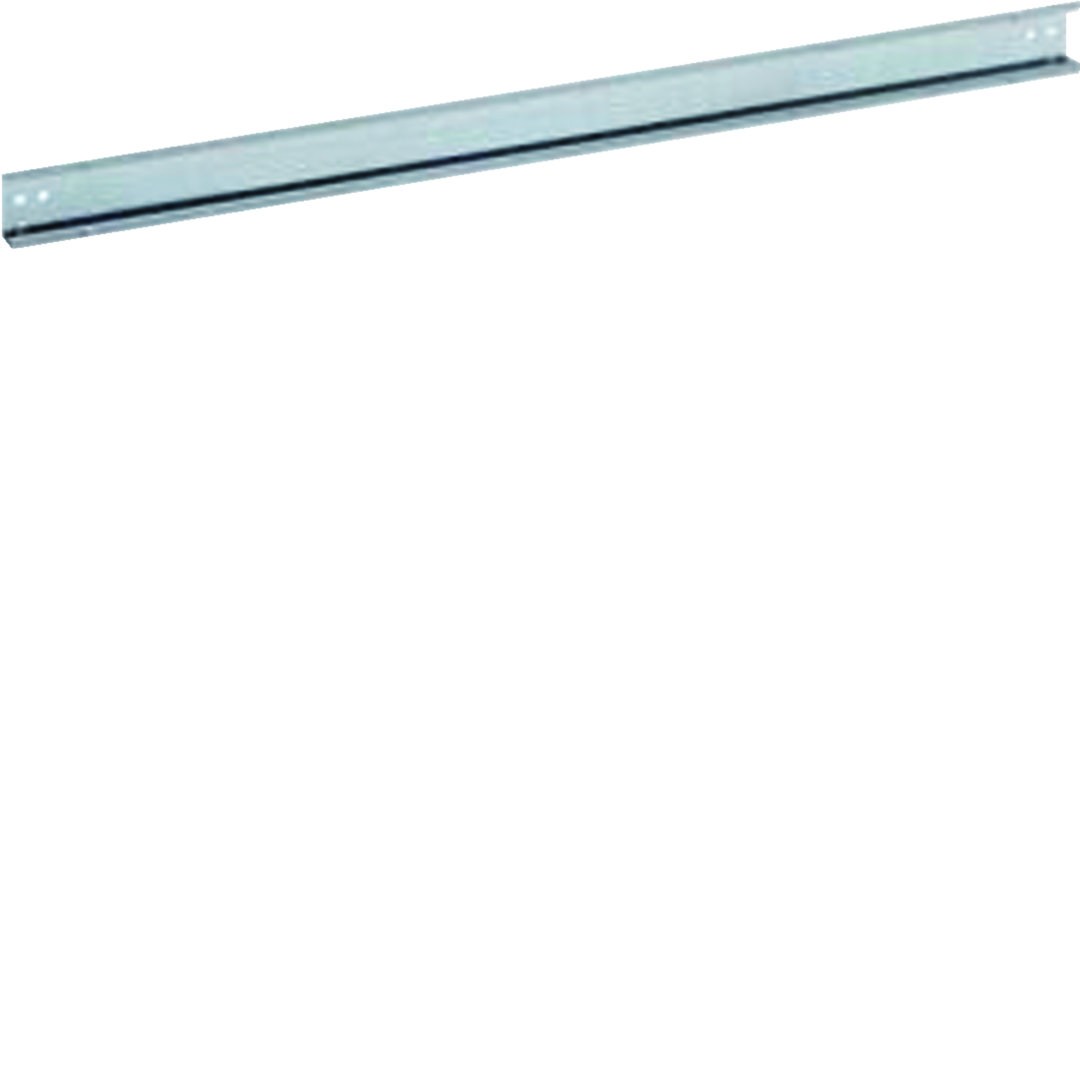

Szyna nośna TS35 (DIN) – Hager FZ24D

Pojemność: 24 moduły | Dedykowana do serii FW2 (FWx24FT) | Długość: 434 mm

Szyna nośna Hager FZ24D to kluczowy element montażowy systemu rozdzielnic uniwersalnych FW2. Pozwala na stabilne i bezpieczne osadzenie aparatury modułowej (wyłączników nadprądowych, różnicowoprądowych, styczników itp.) wewnątrz obudowy. Dzięki szerokości 24 modułów w jednym rzędzie, idealnie pasuje do konstrukcji o szerokim profilu, zapewniając optymalne wykorzystanie dostępnej przestrzeni.

Główne zalety szyny Hager FZ24D:

• Systemowe dopasowanie: Zaprojektowana specjalnie dla stelaży montażowych w rozdzielnicach serii FW2 (modele o szerokości 24M), co gwarantuje błyskawiczny montaż bez konieczności docinania czy wiercenia.
• Wysoka nośność: Wykonana z grubościennej stali ocynkowanej, odpornej na ugięcia nawet przy pełnym obsadzeniu ciężką aparaturą modułową lub blokami rozdzielczymi.
• Standard TS35: Zachowuje światowy standard profilu DIN (35 mm), co zapewnia kompatybilność z osprzętem wszystkich czołowych producentów aparatury elektrycznej.
• Odporność na korozję: Warstwa cynku naniesiona galwanicznie zabezpiecza element przed utlenianiem, co jest kluczowe w miejscach o podwyższonej wilgotności.
• Precyzja wykonania: Perforacja montażowa jest idealnie rozmieszczona, co pozwala na stabilne przykręcenie szyny do wsporników pionowych wewnątrz szafy.

Parametry Techniczne

• Producent: Hager
• Kod produktu: FZ24D
• Typ profilu: TS35 (DIN / szyna montażowa)
• Szerokość w modułach: 24M
• Długość całkowita: 434 mm
• Materiał: Stal ocynkowana
• Kompatybilność: Rozdzielnice FW2 (np. FW424FT, FW524FT, FW624FT)

Zastosowanie produktu

• Prefabrykacja szaf FW2: Podstawowy element przy budowie rzędów aparatury w szafach o szerokości 550 mm.
• Modernizacja rozdzielnic: Pozwala na dołożenie dodatkowego rzędu szyn w wolnych przestrzeniach obudowy (zgodnie z systemem konstrukcyjnym Hager).
• Budownictwo komercyjne: Stosowana w dużych rozdzielniach obiektowych, gdzie wymagane jest uporządkowane prowadzenie dużej ilości obwodów.

Informacja dla instalatora: Szyna FZ24D jest montowana na pionowych profilach montażowych (wspornikach). W celu uzyskania pełnej II klasy ochronności, po zamontowaniu aparatury na szynie należy zastosować odpowiednie osłony izolacyjne (maskownice) dedykowane do danego modelu obudowy FW2.
