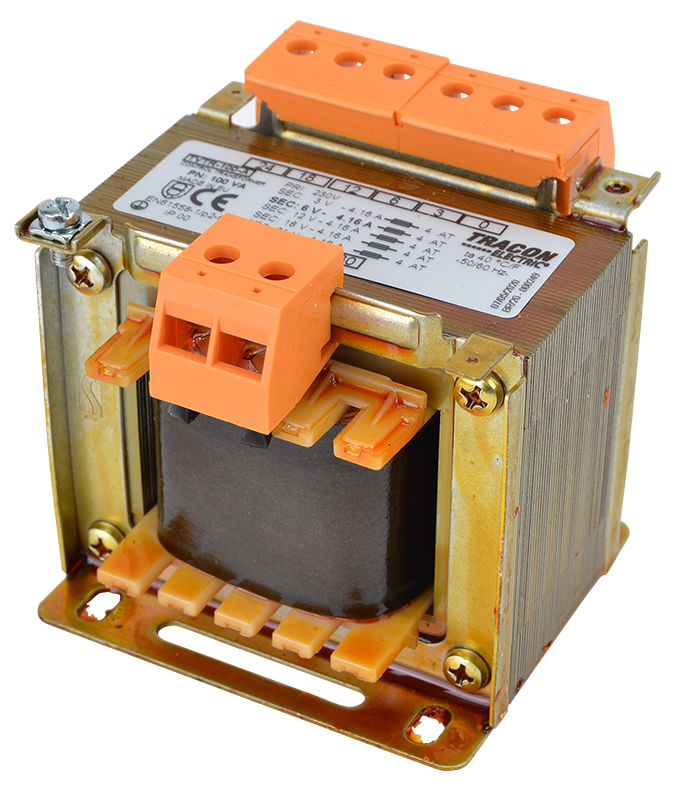

Transformator jednofazowy TVTR-100-P

Moc 100VA | Wejście 500V AC | Wyjście 24V AC | Tracon Electric

Transformator jednofazowy TVTR-100-P marki Tracon Electric to niezawodne urządzenie separacyjne, zaprojektowane specjalnie do pracy w układach sterowania o podwyższonym napięciu zasilania 500V AC. Dzięki mocy znamionowej 100VA, model ten stanowi idealne źródło bezpiecznego napięcia 24V AC dla komponentów automatyki w wymagających środowiskach przemysłowych.

Główne zalety transformatora TVTR-100-P:

• Napięcie wejściowe 500V: Dedykowany do maszyn i instalacji przemysłowych pracujących w sieciach o napięciu międzyfazowym 500V, eliminując potrzebę stosowania dodatkowych układów pośredniczących.
• Wydajność 100VA: Zapewnia odpowiedni zapas mocy dla rozbudowanych układów sterowania, sterowników PLC, paneli HMI oraz systemów sygnalizacji świetlnej i dźwiękowej.
• Bezpieczna separacja galwaniczna: Skutecznie oddziela obwód wtórny od pierwotnego, co gwarantuje najwyższy poziom bezpieczeństwa obsługi oraz ochronę wrażliwej elektroniki przed zakłóceniami sieciowymi.
• Solidne wykonanie: Rdzeń lakierowany próżniowo minimalizuje straty jałowe oraz hałas, a wytrzymałe zaciski śrubowe pozwalają na szybki i pewny montaż przewodów.
• Odporność termiczna: Klasa izolacji B oraz konstrukcja przystosowana do pracy w temperaturze otoczenia do 40°C zapewniają długowieczność urządzenia nawet przy ciągłym obciążeniu.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-100-P
• Moc znamionowa: 100 VA
• Napięcie wejściowe (Prim.): 500 V AC
• Napięcie wyjściowe (Sec.): 24 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

Model TVTR-100-P jest kluczowym elementem w profesjonalnych szafach sterowniczych:

• Zasilanie systemów sterowania w ciężkich maszynach przemysłowych (sieci 500V).
• Obsługa elektrozaworów, cewek styczników i hamulców elektromagnetycznych.
• Zasilanie pulpitów sterowniczych i oświetlenia sygnalizacyjnego niskiego napięcia.
• Separacja obwodów pomiarowych i czujników w trudnych warunkach zakłóceniowych.
• Zastosowania w przemyśle wydobywczym i energetycznym o specyficznych parametrach sieci.

Wskazówka techniczna: Transformator TVTR-100-P posiada stopień ochrony IP00, co wymaga montażu wewnątrz obudowy zapewniającej ochronę przed dotykiem. Ze względu na wejściowe napięcie 500V, zaleca się stosowanie odpowiednio dobranych zabezpieczeń topikowych lub wyłączników silnikowych po stronie pierwotnej.
