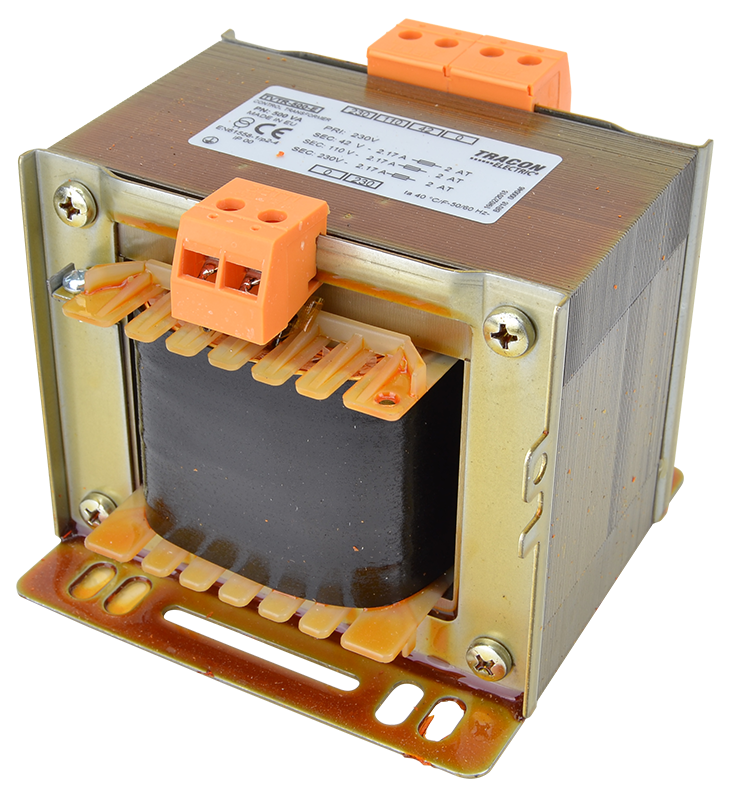

Transformator jednofazowy TVTR-500-E

Moc 500VA | Wejście 230V AC | Wyjście 42-110-230V AC | Tracon Electric

Transformator jednofazowy TVTR-500-E marki Tracon Electric to wielofunkcyjne urządzenie separacyjne i sterownicze o dużej wydajności, zaprojektowane do zaawansowanych aplikacji przemysłowych. Dzięki wysokiej mocy znamionowej 500VA oraz unikalnej konfiguracji uzwojenia wtórnego z odczepami 42V, 110V oraz 230V, model ten pozwala na zasilanie zróżnicowanych odbiorników przy zachowaniu pełnego bezpieczeństwa i separacji galwanicznej.

Główne zalety transformatora TVTR-500-E:

• Wielozakresowe wyjście (42/110/230V): Trzy poziomy napięcia wyjściowego umożliwiają jednoczesną lub zamienną obsługę oświetlenia bezpiecznego (42V), urządzeń pracujących w standardzie 110V oraz odseparowanych obwodów sieciowych (230V).
• Wysoka moc 500VA: Znaczny zapas energii pozwala na stabilne zasilanie rozbudowanych systemów automatyki, wielu sterowników PLC, paneli HMI oraz układów sygnalizacji i monitoringu.
• Pełna separacja galwaniczna: Jako profesjonalny transformator separacyjny, skutecznie izoluje obwody odbiorcze od zakłóceń sieciowych, co jest kluczowe dla ochrony personelu oraz wrażliwej elektroniki sterującej.
• Solidne wykonanie: Rdzeń lakierowany próżniowo zapewnia cichą pracę i minimalizuje straty jałowe, a wzmocnione zaciski śrubowe gwarantują pewny montaż przewodów o większych przekrojach.
• Niezawodność termiczna: Wykonany w klasie izolacji B, przystosowany do pracy ciągłej przy pełnym obciążeniu w temperaturze otoczenia do 40°C.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-500-E
• Moc znamionowa: 500 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 42 V AC - 110 V AC - 230 V AC (separowane)
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

Model TVTR-500-E jest idealnym rozwiązaniem dla zaawansowanych instalacji technicznych:

• Zasilanie oświetlenia bezpiecznego (42V) w miejscach o podwyższonym ryzyku porażenia, takich jak kanały warsztatowe czy wilgotne hale produkcyjne.
• Obsługa maszyn i elektronarzędzi wymagających napięcia 110V AC.
• Zapewnienie odseparowanego, czystego zasilania 230V dla komputerów przemysłowych, systemów IT i aparatury kontrolno-pomiarowej.
• Ochrona wrażliwych układów automatyki przed przepięciami i zakłóceniami pochodzącymi z sieci ogólnej.
• Zasilanie systemów wentylacji i oświetlenia pomocniczego w dużych szafach sterowniczych.

Wskazówka techniczna: Ze względu na wysoką moc (500VA), transformator TVTR-500-E generuje znaczny prąd rozruchowy. Przy doborze zabezpieczeń po stronie pierwotnej (230V) zaleca się stosowanie wyłączników nadmiarowoprądowych o charakterystyce zwłocznej (C lub D), aby uniknąć przypadkowego wyzwalania bezpieczników podczas załączania urządzenia.
