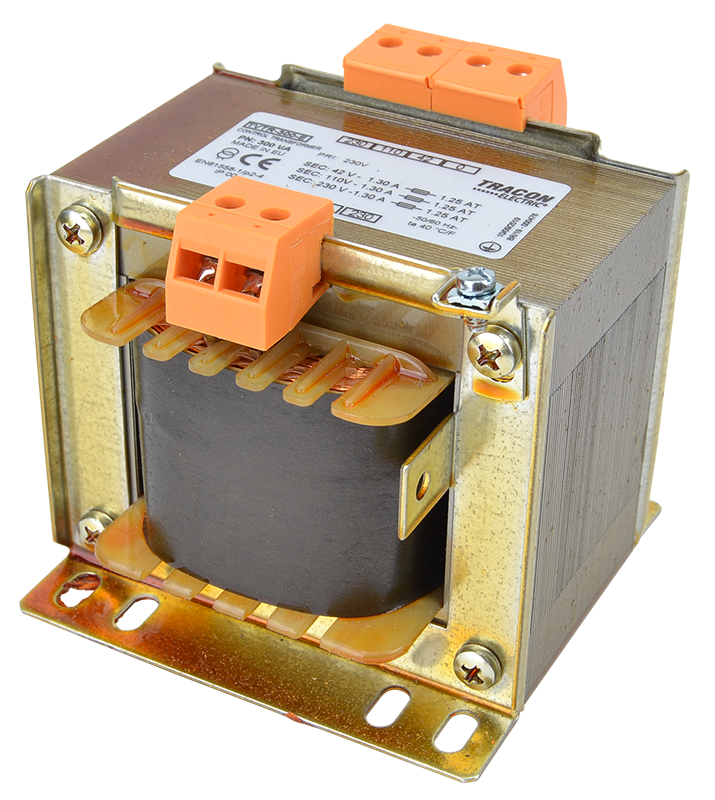

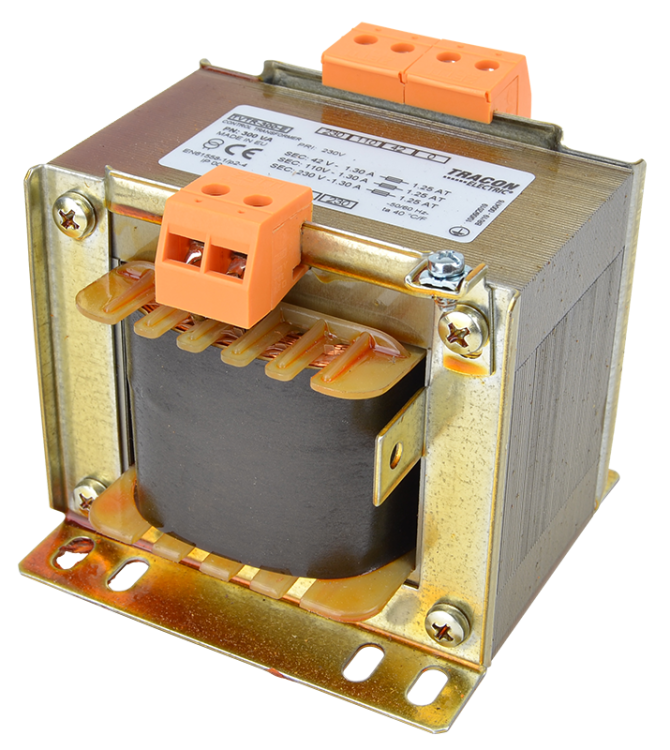

Transformator jednofazowy TVTR-300-E

Moc 300VA | Wejście 230V AC | Wyjście 42-110-230V AC | Tracon Electric

Transformator jednofazowy TVTR-300-E marki Tracon Electric to wielozakresowe urządzenie separacyjne i sterownicze, zaprojektowane do zaawansowanych aplikacji przemysłowych. Dzięki mocy znamionowej 300VA oraz unikalnej konfiguracji uzwojenia wtórnego z odczepami 42V, 110V oraz 230V, model ten pozwala na zasilanie zróżnicowanych odbiorników przy zachowaniu pełnego bezpieczeństwa i separacji galwanicznej.

Główne zalety transformatora TVTR-300-E:

• Wielozakresowe wyjście (42/110/230V): Trzy poziomy napięcia wyjściowego umożliwiają jednoczesną lub zamienną obsługę oświetlenia bezpiecznego (42V), urządzeń pracujących w standardzie 110V (np. narzędzia przenośne) oraz odseparowanych obwodów sieciowych (230V).
• Moc znamionowa 300VA: Odpowiedni zapas energii pozwala na stabilne zasilanie systemów automatyki, paneli HMI, systemów monitoringu oraz układów sygnalizacji w szafach sterowniczych.
• Pełna separacja galwaniczna: Jako profesjonalny transformator separacyjny, skutecznie izoluje obwody odbiorcze od zakłóceń sieciowych i przepięć, co jest kluczowe dla ochrony personelu oraz wrażliwej elektroniki sterującej.
• Solidne wykonanie: Rdzeń lakierowany próżniowo zapewnia cichą pracę i minimalizuje straty jałowe, a wzmocnione zaciski śrubowe gwarantują pewny montaż przewodów.
• Niezawodność termiczna: Wykonany w klasie izolacji B, przystosowany do pracy ciągłej przy pełnym obciążeniu w temperaturze otoczenia do 40°C.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-300-E
• Moc znamionowa: 300 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 42 V AC - 110 V AC - 230 V AC (separowane)
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

• Zasilanie oświetlenia bezpiecznego (42V) w miejscach o podwyższonym ryzyku porażenia (kanały warsztatowe, wilgotne hale).
• Obsługa maszyn i elektronarzędzi wymagających napięcia 110V AC (standard serwisowy).
• Zapewnienie odseparowanego, czystego zasilania 230V dla komputerów przemysłowych, systemów IT i aparatury kontrolno-pomiarowej.
• Ochrona wrażliwych układów automatyki przed zakłóceniami elektromagnetycznymi pochodzącymi z sieci ogólnej.
• Zasilanie systemów wentylacji i oświetlenia pomocniczego w szafach rozdzielczych.

Wskazówka techniczna: Transformator TVTR-300-E posiada stopień ochrony IP00 i musi być montowany wewnątrz obudowy chroniącej przed dotykiem bezpośrednim. Przy projektowaniu zabezpieczeń należy uwzględnić prąd rozruchowy i zastosować wyłączniki o charakterystyce zwłocznej (C lub D) po stronie pierwotnej.
