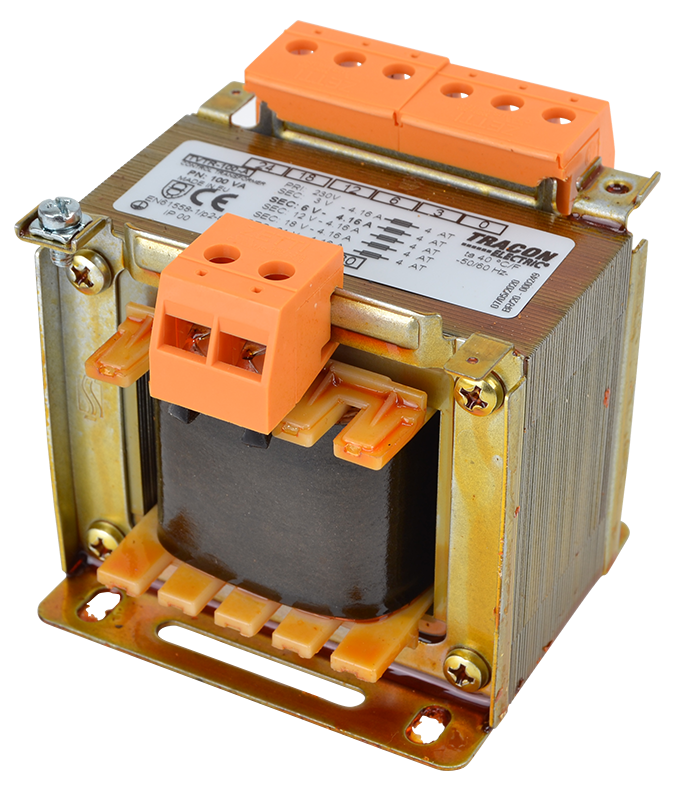

Transformator jednofazowy TVTR-100-A

Moc 100VA | Wejście 230V AC | Wyjście 3-6-12-24V AC | Tracon Electric

Transformator jednofazowy TVTR-100-A marki Tracon Electric to specjalistyczne, kompaktowe urządzenie sterownicze, zaprojektowane do zasilania obwodów o bardzo niskim napięciu bezpiecznym. Dzięki mocy znamionowej 100VA oraz szerokiej gamie odczepów na uzwojeniu wtórnym (3V, 6V, 12V oraz 24V), model ten jest wyjątkowo wszechstronnym rozwiązaniem w precyzyjnej automatyce, elektronice oraz systemach sygnalizacyjnych.

Główne zalety transformatora TVTR-100-A:

• Szeroki zakres niskich napięć (3/6/12/24V): Unikalna konfiguracja odczepów pozwala na zasilanie bardzo czułych odbiorników niskonapięciowych, układów mikroprocesorowych, dzwonków przemysłowych oraz standardowych elementów sterowniczych 24V.
• Kompaktowa moc 100VA: Optymalna wydajność dla mniejszych systemów sterowania, zapewniająca wysoką sprawność energetyczną i minimalne straty jałowe.
• Pełna separacja galwaniczna: Skuteczna izolacja obwodów wtórnych od sieci zasilającej 230V gwarantuje najwyższy poziom bezpieczeństwa personelu (ochrona przed dotykiem pośrednim) oraz ochronę aparatury przed przepięciami.
• Przemysłowa jakość wykonania: Rdzeń lakierowany próżniowo zapewnia cichą pracę bez uciążliwego buczenia, a solidne zaciski śrubowe z czytelnym opisem ułatwiają poprawną instalację.
• Niezawodność termiczna: Klasa izolacji B oraz konstrukcja przystosowana do pracy ciągłej w temperaturze otoczenia do 40°C gwarantują stabilne parametry wyjściowe.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-100-A
• Moc znamionowa: 100 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 3 V AC - 6 V AC - 12 V AC - 24 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

• Zasilanie systemów sterowania i automatyki przemysłowej (standard 12V/24V AC).
• Zasilanie specjalistycznej aparatury kontrolno-pomiarowej wymagającej bardzo niskich napięć (3V/6V).
• Obsługa systemów przywoławczych, dzwonkowych oraz sygnalizacji akustycznej w budynkach i halach.
• Zastosowanie w laboratoriach i warsztatach elektronicznych jako bezpieczne źródło napięcia zmiennego.
• Separacja galwaniczna obwodów czujników w celu eliminacji zakłóceń elektromagnetycznych.

Wskazówka techniczna: Transformator TVTR-100-A posiada stopień ochrony IP00 i jest przeznaczony do montażu wewnątrz obudów chroniących przed dotykiem bezpośrednim. Przy doborze zabezpieczeń po stronie pierwotnej (230V) zaleca się stosowanie wyłączników nadmiarowoprądowych o charakterystyce zwłocznej (B lub C), aby uniknąć wyzwalania podczas udaru prądowego towarzyszącego magnesowaniu rdzenia.
