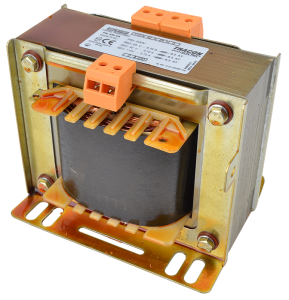

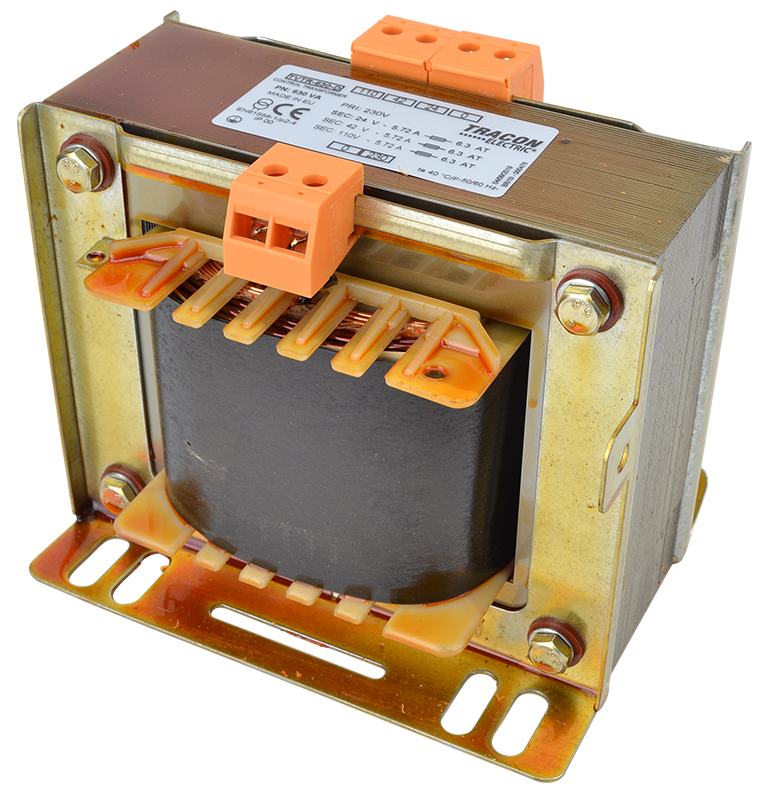

Transformator jednofazowy TVTR-630-D

Moc 630VA | Wejście 230V AC | Wyjście 24-42-110V AC | Tracon Electric

Transformator jednofazowy TVTR-630-D marki Tracon Electric to zaawansowana jednostka sterownicza o dużej mocy, zaprojektowana do zasilania zróżnicowanych odbiorników w systemach automatyki przemysłowej. Dzięki mocy znamionowej 630VA oraz unikalnemu zestawowi napięć wyjściowych (24V, 42V, 110V), model ten jest niezwykle uniwersalnym rozwiązaniem w szafach sterowniczych i rozdzielnicach maszynowych.

Główne zalety transformatora TVTR-630-D:

• Trzy zakresy napięcia wyjściowego: Odczepy na uzwojeniu wtórnym umożliwiają uzyskanie napięć 24V (standard sterowniczy), 42V (oświetlenie bezpieczne) oraz 110V (standard maszynowy/narzędziowy) z jednego urządzenia.
• Wysoka wydajność 630VA: Potężny zapas mocy pozwala na jednoczesne zasilanie rozbudowanych magistrali sterowniczych, wielu cewek styczników, elektrozaworów oraz systemów sygnalizacji.
• Bezpieczna separacja galwaniczna: Skutecznie izoluje obwody wtórne od sieci zasilającej 230V, co jest kluczowe dla ochrony przeciwporażeniowej personelu oraz ochrony elektroniki przed zakłóceniami.
• Solidna konstrukcja przemysłowa: Rdzeń lakierowany próżniowo zapewnia cichą pracę i wysoką sprawność, a wzmocnione zaciski śrubowe gwarantują pewny montaż przewodów o dużych przekrojach.
• Odporność termiczna: Wykonany w klasie izolacji B, przystosowany do stabilnej pracy ciągłej w temperaturze otoczenia do 40°C przy pełnym obciążeniu.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-630-D
• Moc znamionowa: 630 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 24 V AC - 42 V AC - 110 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

Model TVTR-630-D jest idealnym komponentem do zaawansowanych instalacji technicznych:

• Zasilanie systemów sterowania wymagających standardowego napięcia 24V AC.
• Zasilanie oświetlenia w kanałach rewizyjnych i miejscach o zwiększonym ryzyku porażenia (42V).
• Obsługa urządzeń i elektronarzędzi pracujących w standardzie 110V AC.
• Zasilanie obwodów sygnalizacyjnych i pulpitów operatorskich w dużych halach produkcyjnych.
• Separacja obwodów pomiarowych od sieci ogólnej w celu redukcji zakłóceń.

Wskazówka techniczna: Transformator TVTR-630-D ze względu na swoją moc (630VA) charakteryzuje się znacznym prądem rozruchowym. Przy doborze zabezpieczeń nadmiarowoprądowych po stronie pierwotnej (230V) zaleca się stosowanie wyłączników o charakterystyce zwłocznej (C lub D), aby uniknąć przypadkowego zadziałania podczas załączania urządzenia.
