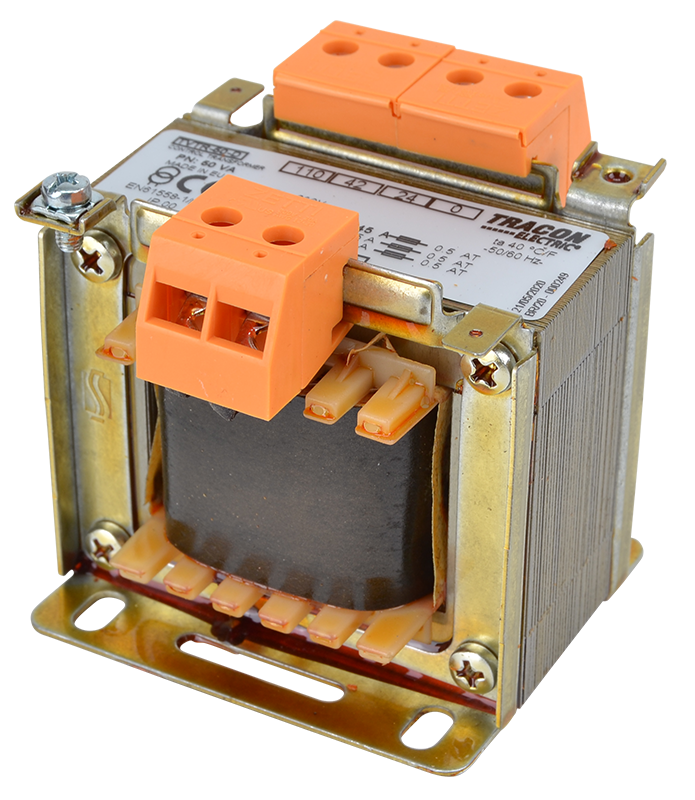

Transformator jednofazowy TVTR-50-D

Moc 50VA | Wejście 230V AC | Wyjście 24-42-110V AC | Tracon Electric

Transformator jednofazowy TVTR-50-D marki Tracon Electric to kompaktowa i niezawodna jednostka sterownicza, zaprojektowana do zasilania niskonapięciowych obwodów w systemach automatyki przemysłowej. Dzięki mocy znamionowej 50VA oraz uniwersalnemu zestawowi napięć wyjściowych z odczepami 24V, 42V oraz 110V, model ten pozwala na obsługę różnych standardów sterowania z jednego urządzenia, co jest idealnym rozwiązaniem dla niewielkich szaf rozdzielczych.

Główne zalety transformatora TVTR-50-D:

• Trzy zakresy napięcia wyjściowego: Odczepy na uzwojeniu wtórnym (24/42/110V) zapewniają elastyczność w doborze zasilania dla standardowej automatyki, systemów oświetlenia bezpiecznego oraz specjalistycznych urządzeń maszynowych.
• Kompaktowa moc 50VA: Minimalne gabaryty urządzenia sprawiają, że idealnie mieści się w ciasnych przestrzeniach montażowych, zapewniając zasilanie dla cewek przekaźników, lampek sygnalizacyjnych czy pojedynczych sterowników.
• Pełna separacja galwaniczna: Skuteczna izolacja obwodów wtórnych od sieci 230V podnosi poziom bezpieczeństwa użytkowania i chroni wrażliwą aparaturę sterowniczą przed zakłóceniami sieciowymi.
• Wysoka jakość wykonania: Rdzeń lakierowany próżniowo eliminuje buczenie i wibracje, a solidne zaciski śrubowe z wyraźnym opisem gwarantują szybki i pewny montaż przewodów.
• Niezawodność termiczna: Klasa izolacji B oraz konstrukcja przystosowana do pracy w temperaturze otoczenia do 40°C zapewniają długowieczność urządzenia w warunkach ciągłej eksploatacji.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-50-D
• Moc znamionowa: 50 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 24 V AC - 42 V AC - 110 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

• Zasilanie systemów sterowania o małym poborze mocy (standard 24V AC).
• Obsługa oświetlenia bezpiecznego (42V) wewnątrz szaf sterowniczych i maszyn.
• Zasilanie obwodów kontrolnych w maszynach starszego typu lub urządzeniach specjalistycznych (standard 110V).
• Izolacja galwaniczna czujników i aparatury kontrolno-pomiarowej.
• Zasilanie elementów sygnalizacji akustycznej i wizualnej w rozdzielnicach.

Wskazówka techniczna: Urządzenie posiada stopień ochrony IP00 i jest przeznaczone do montażu wewnątrz obudów chroniących przed dotykiem bezpośrednim. Przy doborze zabezpieczeń po stronie pierwotnej (230V) zaleca się stosowanie wyłączników nadmiarowoprądowych o charakterystyce zwłocznej (C), aby zapobiec niepożądanemu zadziałaniu podczas udaru prądowego przy załączaniu.
