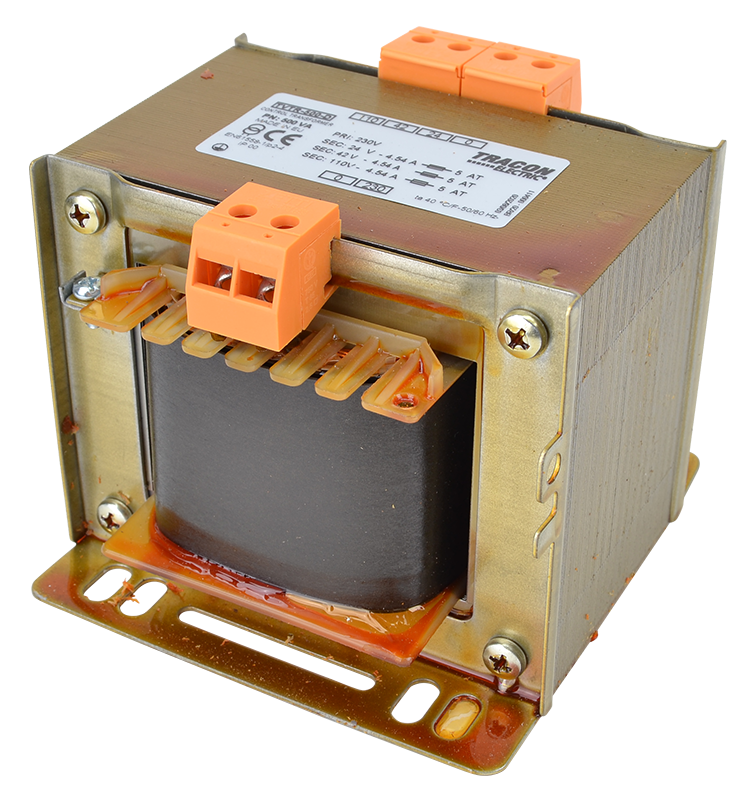

Transformator jednofazowy TVTR-500-D

Moc 500VA | Wejście 230V AC | Wyjście 24-42-110V AC | Tracon Electric

Transformator jednofazowy TVTR-500-D marki Tracon Electric to zaawansowana jednostka sterownicza o dużej mocy, zaprojektowana do zasilania zróżnicowanych odbiorników w systemach automatyki przemysłowej. Dzięki mocy znamionowej 500VA oraz unikalnemu zestawowi napięć wyjściowych (24V, 42V, 110V), model ten jest niezwykle uniwersalnym rozwiązaniem w szafach sterowniczych i rozdzielnicach maszynowych, eliminując konieczność stosowania kilku osobnych zasilaczy.

Główne zalety transformatora TVTR-500-D:

• Trzy zakresy napięcia wyjściowego: Odczepy na uzwojeniu wtórnym umożliwiają uzyskanie napięć 24V (standard sterowniczy), 42V (oświetlenie bezpieczne/warsztatowe) oraz 110V (standard maszynowy lub narzędziowy) z jednego urządzenia.
• Wysoka wydajność 500VA: Duży zapas mocy pozwala na jednoczesne zasilanie rozbudowanych magistrali sterowniczych, wielu cewek styczników, elektrozaworów oraz systemów sygnalizacji i wentylacji.
• Bezpieczna separacja galwaniczna: Skutecznie izoluje obwody wtórne od sieci zasilającej 230V, co jest kluczowe dla ochrony przeciwporażeniowej personelu oraz ochrony wrażliwej elektroniki przed zakłóceniami sieciowymi.
• Solidna konstrukcja przemysłowa: Rdzeń lakierowany próżniowo zapewnia cichą pracę, minimalne straty energii oraz wysoką sprawność, a wzmocnione zaciski śrubowe gwarantują pewny montaż przewodów.
• Odporność termiczna: Wykonany w klasie izolacji B, przystosowany do stabilnej pracy ciągłej w temperaturze otoczenia do 40°C przy pełnym obciążeniu znamionowym.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-500-D
• Moc znamionowa: 500 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 24 V AC - 42 V AC - 110 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

Model TVTR-500-D jest idealnym komponentem do zaawansowanych instalacji technicznych:

• Zasilanie systemów sterowania maszyn wymagających standardowego napięcia 24V AC.
• Zasilanie oświetlenia bezpiecznego w kanałach rewizyjnych, warsztatach i miejscach o zwiększonym ryzyku porażenia (42V).
• Obsługa urządzeń, napędów i elektronarzędzi pracujących w standardzie 110V AC.
• Zasilanie rozbudowanych obwodów sygnalizacyjnych i pulpitów operatorskich w halach produkcyjnych.
• Separacja obwodów czujników i aparatury kontrolno-pomiarowej od zakłóceń pochodzących z sieci ogólnej.

Wskazówka techniczna: Transformator TVTR-500-D ze względu na swoją moc (500VA) charakteryzuje się odczuwalnym prądem rozruchowym. Przy doborze zabezpieczeń nadmiarowoprądowych po stronie pierwotnej (230V) zaleca się stosowanie wyłączników o charakterystyce zwłocznej (C lub D), aby uniknąć przypadkowego zadziałania zabezpieczeń podczas załączania urządzenia.
