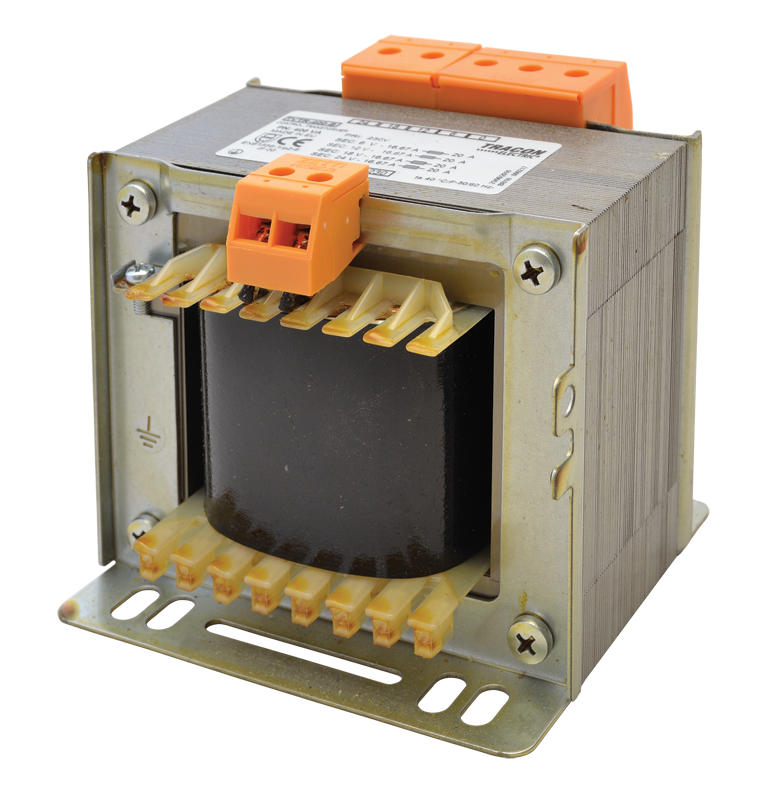

Transformator jednofazowy TVTR-400-D

Moc 400VA | Wejście 230V AC | Wyjście 24-42-110V AC | Tracon Electric

Transformator jednofazowy TVTR-400-D marki Tracon Electric to zaawansowana jednostka sterownicza o dużej mocy, zaprojektowana do precyzyjnego zasilania zróżnicowanych odbiorników w systemach automatyki. Dzięki mocy znamionowej 400VA oraz unikalnemu zestawowi napięć wyjściowych (24V, 42V, 110V), model ten eliminuje konieczność stosowania kilku osobnych zasilaczy, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych.

Główne zalety transformatora TVTR-400-D:

• Trzy zakresy napięcia wyjściowego: Odczepy na uzwojeniu wtórnym umożliwiają uzyskanie napięć 24V (standard sterowniczy), 42V (oświetlenie bezpieczne) oraz 110V (standard narzędziowy/maszynowy) z jednego urządzenia.
• Wysoka wydajność 400VA: Solidny zapas mocy pozwala na jednoczesne zasilanie rozbudowanych systemów sterowania, wielu cewek styczników, elektrozaworów oraz systemów sygnalizacji świetlnej i dźwiękowej.
• Bezpieczna separacja galwaniczna: Skutecznie izoluje obwody wtórne od sieci zasilającej 230V, co jest kluczowe dla ochrony personelu przed porażeniem oraz ochrony elektroniki przed zakłóceniami sieciowymi.
• Solidna konstrukcja przemysłowa: Rdzeń lakierowany próżniowo zapewnia cichą, bezwibracyjną pracę oraz wysoką sprawność, a wzmocnione zaciski śrubowe gwarantują pewne połączenie przewodów.
• Niezawodność termiczna: Wykonany w klasie izolacji B, przystosowany do pracy ciągłej przy pełnym obciążeniu w temperaturze otoczenia do 40°C.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-400-D
• Moc znamionowa: 400 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 24 V AC - 42 V AC - 110 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

Model TVTR-400-D jest idealnym komponentem do profesjonalnych instalacji technicznych:

• Zasilanie systemów sterowania maszyn i linii technologicznych (standard 24V AC).
• Zasilanie oświetlenia bezpiecznego (42V) w miejscach o podwyższonym ryzyku porażenia (kanały, wilgotne hale).
• Obsługa urządzeń i elektronarzędzi pracujących w standardzie 110V AC.
• Zasilanie rozbudowanych obwodów sygnalizacyjnych i pulpitów operatorskich w halach produkcyjnych.
• Separacja obwodów czujników i aparatury kontrolno-pomiarowej od wpływu zakłóceń sieciowych.

Wskazówka techniczna: Transformator TVTR-400-D ze względu na swoją moc charakteryzuje się odczuwalnym prądem rozruchowym. Przy doborze zabezpieczeń nadmiarowoprądowych po stronie pierwotnej (230V) zaleca się stosowanie wyłączników o charakterystyce zwłocznej (C lub D), aby uniknąć przypadkowego zadziałania zabezpieczeń podczas załączania urządzenia.
