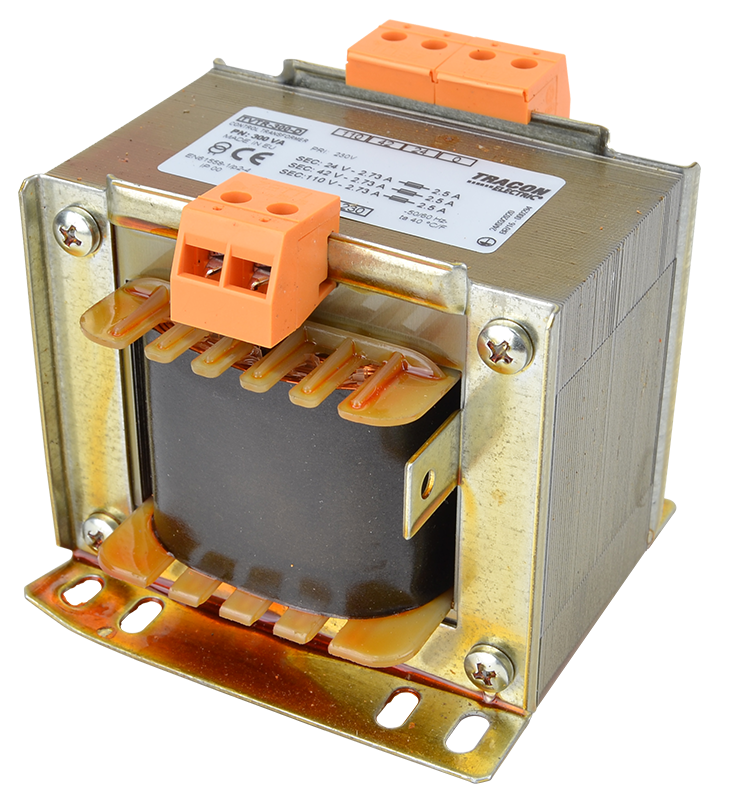

Transformator jednofazowy TVTR-300-D

Moc 300VA | Wejście 230V AC | Wyjście 24-42-110V AC | Tracon Electric

Transformator jednofazowy TVTR-300-D marki Tracon Electric to profesjonalna jednostka sterownicza, zaprojektowana do zasilania zróżnicowanych odbiorników w systemach automatyki przemysłowej. Dzięki mocy znamionowej 300VA oraz unikalnemu zestawowi napięć wyjściowych z odczepami 24V, 42V oraz 110V, model ten jest niezwykle uniwersalnym rozwiązaniem, pozwalającym na obsługę różnych standardów napięciowych z jednego urządzenia.

Główne zalety transformatora TVTR-300-D:

• Trzy zakresy napięcia wyjściowego: Odczepy na uzwojeniu wtórnym umożliwiają uzyskanie napięć 24V (standard automatyki), 42V (oświetlenie bezpieczne) oraz 110V (standard maszynowy/narzędziowy), co znacząco optymalizuje miejsce w szafie sterowniczej.
• Optymalna moc 300VA: Zapewnia stabilne zasilanie dla średniej wielkości systemów sterowania, cewek styczników, elektrozaworów oraz paneli operatorskich HMI.
• Pełna separacja galwaniczna: Skutecznie izoluje obwody wtórne od sieci zasilającej 230V, zapewniając ochronę personelu przed porażeniem oraz chroniąc wrażliwą elektronikę przed zakłóceniami sieciowymi.
• Solidna konstrukcja przemysłowa: Rdzeń lakierowany próżniowo gwarantuje cichą pracę i wysoką sprawność, a solidne zaciski śrubowe umożliwiają pewny montaż przewodów.
• Niezawodność termiczna: Wykonany w klasie izolacji B, przystosowany do pracy ciągłej przy pełnym obciążeniu w temperaturze otoczenia do 40°C.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-300-D
• Moc znamionowa: 300 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 24 V AC - 42 V AC - 110 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

• Zasilanie systemów sterowania maszyn wymagających standardowego napięcia 24V AC.
• Zasilanie oświetlenia bezpiecznego w kanałach rewizyjnych i miejscach o zwiększonym ryzyku porażenia (42V).
• Obsługa urządzeń i elektronarzędzi pracujących w standardzie 110V AC.
• Zasilanie obwodów sygnalizacyjnych i pulpitów sterowniczych w halach produkcyjnych.
• Separacja obwodów czujników i aparatury kontrolno-pomiarowej od wpływu zakłóceń sieciowych.

Wskazówka techniczna: Transformator TVTR-300-D posiada stopień ochrony IP00 i jest przeznaczony do montażu wewnątrz obudów chroniących przed dotykiem. Przy doborze zabezpieczeń nadmiarowoprądowych po stronie pierwotnej (230V) zaleca się stosowanie wyłączników o charakterystyce zwłocznej (C lub D), aby uniknąć przypadkowego zadziałania podczas załączania urządzenia.
