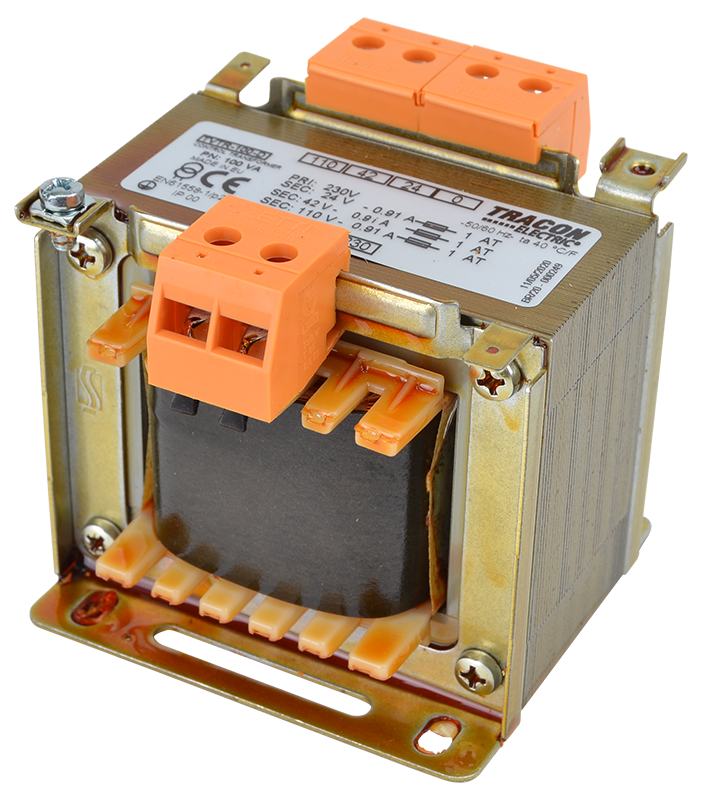

Transformator jednofazowy TVTR-100-D

Moc 100VA | Wejście 230V AC | Wyjście 24-42-110V AC | Tracon Electric

Transformator jednofazowy TVTR-100-D marki Tracon Electric to kompaktowa i niezawodna jednostka sterownicza, zaprojektowana do zasilania niskonapięciowych obwodów w systemach automatyki. Dzięki mocy znamionowej 100VA oraz uniwersalnemu zestawowi napięć wyjściowych z odczepami 24V, 42V oraz 110V, model ten pozwala na obsługę różnych standardów sterowania z jednego urządzenia, co jest idealnym rozwiązaniem dla mniejszych szaf rozdzielczych.

Główne zalety transformatora TVTR-100-D:

• Trzy zakresy napięcia wyjściowego: Odczepy na uzwojeniu wtórnym (24/42/110V) zapewniają elastyczność w doborze zasilania dla standardowej automatyki, systemów bezpieczeństwa oraz specjalistycznych urządzeń maszynowych.
• Kompaktowa moc 100VA: Optymalna wielkość dla zasilania pojedynczych pętli sterowania, cewek przekaźników, lampek sygnalizacyjnych oraz niewielkich paneli operatorskich.
• Pełna separacja galwaniczna: Skuteczna izolacja obwodów wtórnych od sieci 230V podnosi poziom bezpieczeństwa użytkowania i chroni wrażliwe komponenty przed zakłóceniami sieciowymi.
• Wysoka jakość wykonania: Rdzeń lakierowany próżniowo eliminuje buczenie i wibracje, a solidne zaciski śrubowe z czytelnym opisem gwarantują szybki i pewny montaż.
• Standardy przemysłowe: Klasa izolacji B oraz konstrukcja przystosowana do pracy w temperaturze otoczenia do 40°C zapewniają długowieczność urządzenia w warunkach ciągłej eksploatacji.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-100-D
• Moc znamionowa: 100 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 24 V AC - 42 V AC - 110 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

• Zasilanie systemów sterowania o małym poborze mocy (standard 24V AC).
• Obsługa oświetlenia serwisowego i bezpiecznego wewnątrz obudów maszyn (42V).
• Zasilanie obwodów kontrolnych w maszynach starszego typu lub importowanych (standard 110V).
• Separacja galwaniczna czujników i aparatury kontrolno-pomiarowej.
• Zasilanie elementów sygnalizacji akustycznej i wizualnej w rozdzielnicach.

Wskazówka techniczna: Urządzenie posiada stopień ochrony IP00 i jest przeznaczone do montażu wewnątrz obudów chroniących przed dotykiem bezpośrednim. Przy doborze zabezpieczeń po stronie pierwotnej (230V) zaleca się stosowanie wyłączników nadmiarowoprądowych o charakterystyce zwłocznej (B lub C), aby zapobiec wyzwalaniu podczas udaru prądowego przy załączaniu.
