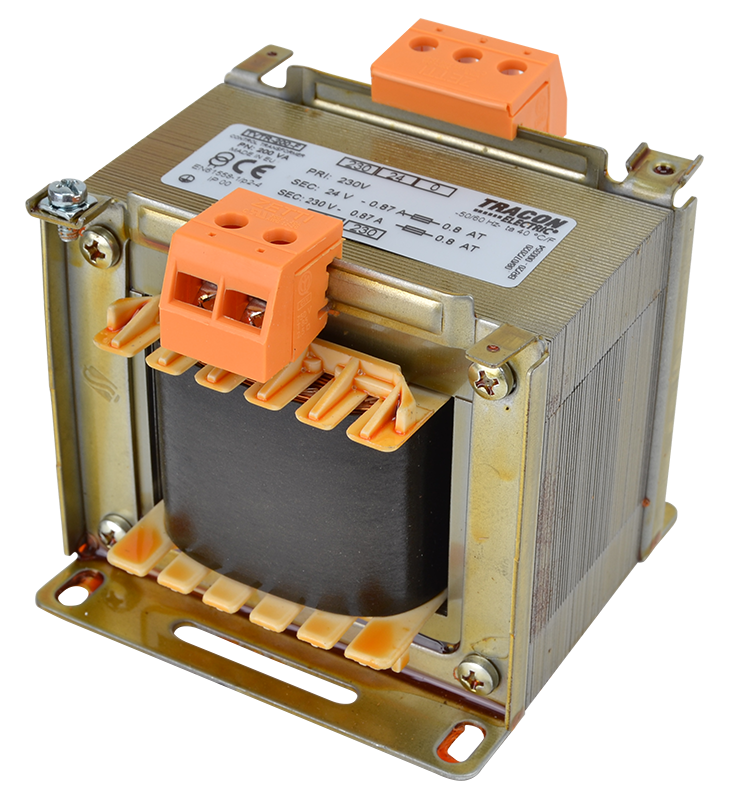

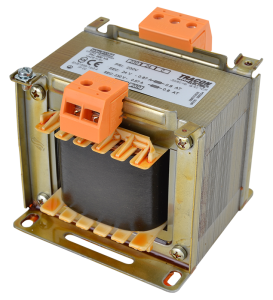

Transformator jednofazowy TVTR-250-F

Moc 250VA | Wejście 230V AC | Wyjście 24-230V AC | Tracon Electric

Transformator jednofazowy TVTR-250-F marki Tracon Electric to specjalistyczne urządzenie sterowniczo-separacyjne, zaprojektowane do pracy w wymagających układach automatyki przemysłowej. Dzięki mocy znamionowej 250VA oraz konfiguracji uzwojenia wtórnego z odczepami 24V oraz 230V, model ten stanowi doskonałe rozwiązanie łączące funkcję zasilania niskonapięciowych obwodów sterowniczych z funkcją separacji galwanicznej obwodów sieciowych.

Główne zalety transformatora TVTR-250-F:

• Podwójne napięcie wyjściowe (24/230V): Umożliwia jednoczesne zasilanie standardowej aparatury sterowniczej (24V) oraz odseparowanych obwodów o napięciu sieciowym (230V) z jednego urządzenia.
• Pełna separacja galwaniczna: Jako transformator separacyjny, skutecznie izoluje obwody odbiorcze od zakłóceń i przepięć sieci zasilającej, co jest kluczowe dla ochrony wrażliwej elektroniki oraz bezpieczeństwa personelu.
• Wydajność 250VA: Moc ta pozwala na stabilne zasilanie sterowników PLC, paneli HMI, cewek styczników oraz systemów sygnalizacji w szafach rozdzielczych.
• Przemysłowa jakość wykonania: Rdzeń lakierowany próżniowo zapewnia cichą, bezwibracyjną pracę, a solidne zaciski śrubowe gwarantują pewne połączenie przewodów nawet w warunkach drgań maszynowych.
• Niezawodność termiczna: Klasa izolacji B oraz konstrukcja zoptymalizowana pod kątem odprowadzania ciepła pozwalają na długotrwałą pracę ciągłą w temperaturze otoczenia do 40°C.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-250-F
• Moc znamionowa: 250 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 24 V AC - 230 V AC (separowane)
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

• Zasilanie systemów sterowania wymagających bezpiecznego napięcia 24V AC.
• Zapewnienie odseparowanego zasilania 230V dla urządzeń IT, systemów monitoringu oraz aparatury kontrolno-pomiarowej w środowisku przemysłowym.
• Ochrona wrażliwych komponentów automatyki przed zakłóceniami pochodzącymi z sieci ogólnej.
• Zasilanie cewek styczników, przekaźników czasowych i elektrozaworów w szafach sterowniczych.
• Izolacja galwaniczna obwodów pomiarowych w celu redukcji błędów i zakłóceń.

Wskazówka techniczna: Transformator TVTR-250-F posiada stopień ochrony IP00 i jest przeznaczony do montażu wewnątrz obudów chroniących przed dotykiem bezpośrednim. Przy doborze zabezpieczeń po stronie pierwotnej (230V) zaleca się stosowanie wyłączników nadmiarowoprądowych o charakterystyce zwłocznej (C), aby uniknąć wyzwalania zabezpieczeń przez prąd rozruchowy.
