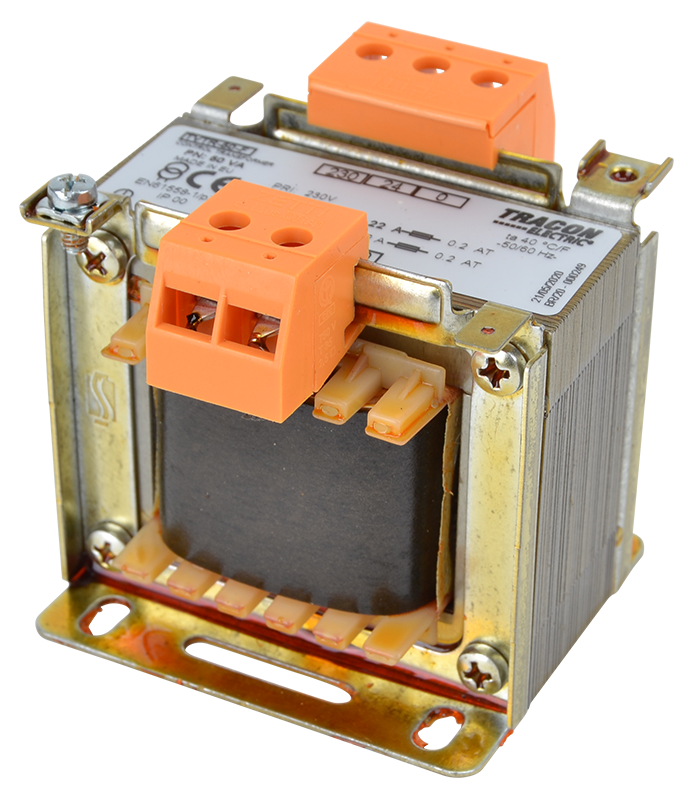

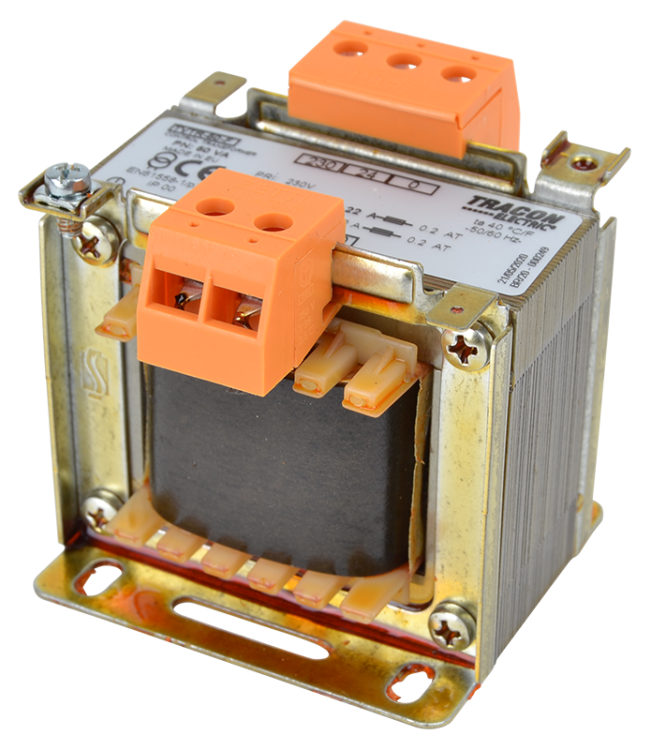

Transformator jednofazowy TVTR-50-F

Moc 50VA | Wejście 230V AC | Wyjście 24-230V AC | Tracon Electric

Transformator jednofazowy TVTR-50-F marki Tracon Electric to kompaktowa jednostka separacyjno-sterownicza, zaprojektowana do zasilania obwodów pomocniczych w układach automatyki. Dzięki mocy znamionowej 50VA oraz podwójnemu uzwojeniu wtórnemu (24V oraz 230V), model ten jest niezwykle użyteczny tam, gdzie wymagana jest jednoczesna obsługa niskonapięciowego sterowania oraz odizolowanego galwanicznie napięcia sieciowego.

Główne zalety transformatora TVTR-50-F:

• Podwójne napięcie wyjściowe (24/230V): Odczepy na uzwojeniu wtórnym pozwalają na zasilanie standardowych cewek styczników i sterowników (24V) oraz bezpieczną separację obwodów sieciowych (230V) przy użyciu jednego urządzenia.
• Kompaktowa budowa: Moc 50VA sprawia, że urządzenie zajmuje minimalną ilość miejsca w szafie sterowniczej, co jest kluczowe w gęsto upakowanych rozdzielnicach.
• Pełna separacja galwaniczna: Skuteczna izolacja obwodów wtórnych od sieci zasilającej podnosi poziom bezpieczeństwa personelu i chroni wrażliwą aparaturę kontrolno-pomiarową przed zakłóceniami.
• Wysoka jakość wykonania: Rdzeń lakierowany próżniowo zapewnia cichą pracę i wysoką sprawność, a solidne zaciski śrubowe z czytelnym opisem gwarantują szybki i pewny montaż.
• Standardy przemysłowe: Klasa izolacji B oraz konstrukcja przystosowana do pracy w temperaturze otoczenia do 40°C zapewniają długowieczność urządzenia w warunkach ciągłej eksploatacji.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-50-F
• Moc znamionowa: 50 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 24 V AC - 230 V AC (separowane)
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

• Zasilanie systemów sterowania o małym poborze mocy (standard 24V AC).
• Zapewnienie odseparowanego zasilania 230V dla gniazd serwisowych wewnątrz szaf sterowniczych.
• Izolacja galwaniczna obwodów pomiarowych i czujników od zakłóceń sieciowych.
• Zasilanie niewielkich wentylatorów, lampek kontrolnych oraz aparatury kontrolnej.
• Zastosowanie w szafach sterowniczych wind, bram i systemów HVAC.

Wskazówka techniczna: Urządzenie posiada stopień ochrony IP00 i jest przeznaczone do montażu wewnątrz obudów chroniących przed dotykiem bezpośrednim. Przy doborze zabezpieczeń po stronie pierwotnej (230V) zaleca się stosowanie wyłączników nadmiarowoprądowych o charakterystyce zwłocznej (C), aby zapobiec niepożądanemu zadziałaniu podczas udaru prądowego przy załączaniu.
