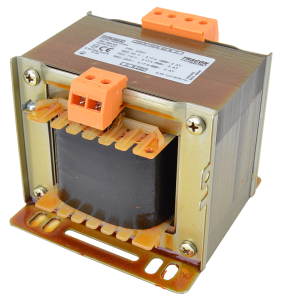

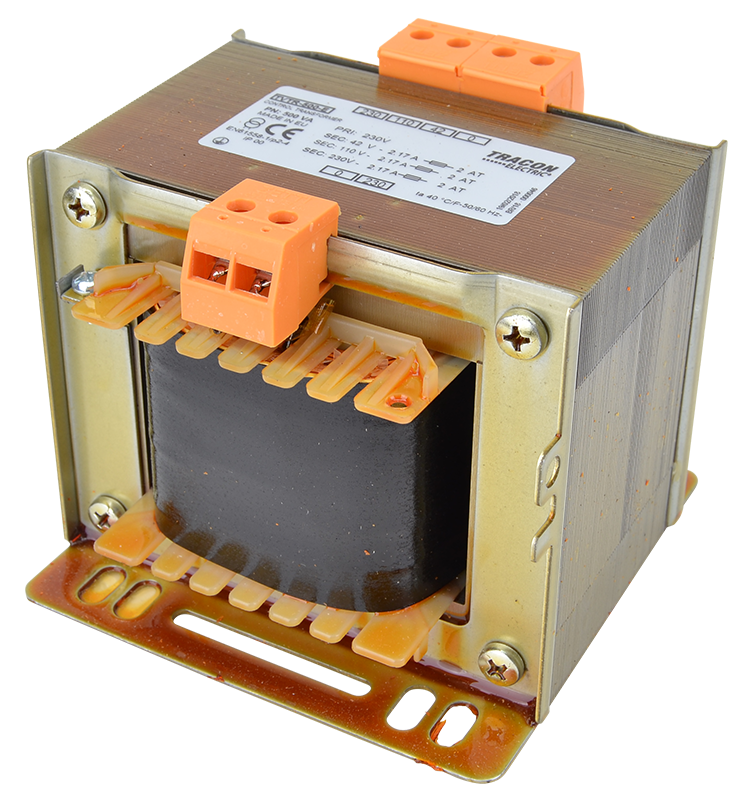

Transformator jednofazowy TVTR-500-F

Moc 500VA | Wejście 230V AC | Wyjście 24V / 230V AC | Tracon Electric

Transformator jednofazowy TVTR-500-F marki Tracon Electric to najpotężniejszy model z serii TVTR-F, zaprojektowany jako profesjonalne urządzenie separacyjne i sterownicze do najbardziej wymagających aplikacji. Dzięki wysokiej mocy znamionowej 500VA oraz podwójnemu uzwojeniu wtórnemu (wyjścia 24V i 230V), model ten stanowi niezawodne serce układów zasilania w rozbudowanych systemach automatyki przemysłowej.

Główne zalety transformatora TVTR-500-F:

• Maksymalna wydajność 500VA: Pozwala na zasilanie rozbudowanych magistrali sterowniczych, systemów monitoringu wizyjnego, komputerów przemysłowych oraz licznych elementów wykonawczych o wysokim poborze prądu.
• Podwójne napięcie wyjściowe: Oferuje elastyczność dzięki odczepom umożliwiającym jednoczesne lub zamienne korzystanie z bezpiecznego napięcia 24V AC oraz odseparowanego napięcia 230V AC.
• Pełna separacja galwaniczna: Skutecznie izoluje obwody wtórne od sieci zasilającej, eliminując zakłócenia elektromagnetyczne i zapewniając najwyższy stopień ochrony przeciwporażeniowej.
• Solidna konstrukcja przemysłowa: Wyposażony w wysokiej jakości lakierowany próżniowo rdzeń, który minimalizuje straty energii i hałas, oraz wzmocnione zaciski śrubowe dla bezpiecznego montażu grubych przewodów.
• Odporność i bezpieczeństwo: Wykonany w klasie izolacji B, przystosowany do pracy ciągłej pod pełnym obciążeniem w temperaturze otoczenia do 40°C.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-500-F
• Moc znamionowa: 500 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 24 V AC / 230 V AC (separowane)
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

Model TVTR-500-F jest dedykowany do zaawansowanych projektów elektroinstalacyjnych:

• Zasilanie systemów sterowania w dużych maszynach produkcyjnych i liniach technologicznych.
• Zapewnienie odseparowanego zasilania dla precyzyjnych analizatorów, serwerów przemysłowych i systemów IT w szafach sterowniczych.
• Ochrona wrażliwych układów pomiarowych przed przepięciami i zakłóceniami pochodzącymi z sieci ogólnej.
• Zasilanie pomocnicze dla oświetlenia serwisowego, wentylacji i gniazd technicznych w dużych rozdzielnicach.
• Laboratoria badawcze i działy R&D – jako bezpieczne i wydajne źródło napięcia separowanego.

Wskazówka techniczna: Transformator TVTR-500-F charakteryzuje się dużym prądem rozruchowym. Przy planowaniu zabezpieczeń po stronie pierwotnej (230V), zaleca się stosowanie wyłączników nadmiarowoprądowych o charakterystyce zwłocznej (C lub D) lub odpowiednio dobranych bezpieczników zwłocznych, aby uniknąć zbędnych zadziałań podczas załączania urządzenia.
