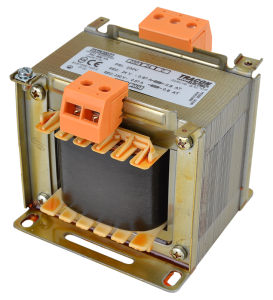

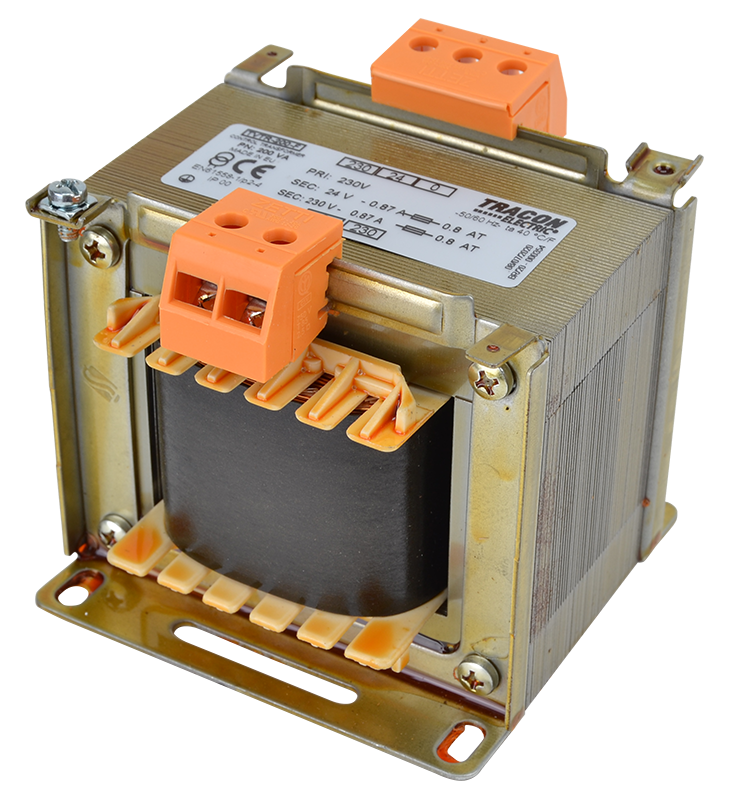

Transformator jednofazowy TVTR-200-F

Moc 200VA | Wejście 230V AC | Wyjście 24V / 230V AC | Tracon Electric

Transformator jednofazowy TVTR-200-F marki Tracon Electric to wysokowydajne urządzenie separacyjne i sterownicze, zaprojektowane do pracy w profesjonalnych instalacjach o standardowym napięciu zasilania 230V AC. Dzięki mocy znamionowej 200VA oraz podwójnemu uzwojeniu wtórnemu (wyjścia 24V i 230V), model ten stanowi fundament niezawodnego i bezpiecznego zasilania w najbardziej rozbudowanych szafach sterowniczych.

Główne zalety transformatora TVTR-200-F:

• Podwójne napięcie wyjściowe: Wyposażony w odczepy umożliwiające jednoczesne lub zamienne korzystanie z niskiego napięcia bezpiecznego (24V) oraz separowanego napięcia sieciowego (230V).
• Wysoka moc 200VA: Zapewnia dużą wydajność prądową, pozwalając na stabilne zasilanie zaawansowanych sterowników PLC, paneli HMI, systemów monitoringu oraz licznych elementów wykonawczych.
• Pełna separacja galwaniczna: Jako transformator separacyjny, skutecznie izoluje obwody odbiorcze od sieci zasilającej, co jest kluczowe dla ochrony przeciwporażeniowej oraz eliminacji zakłóceń w czułych układach elektronicznych.
• Solidna konstrukcja przemysłowa: Rdzeń lakierowany próżniowo gwarantuje cichą pracę i wysoką sprawność, a wzmocnione zaciski śrubowe ułatwiają pewny montaż przewodów o większych przekrojach.
• Niezawodność termiczna: Klasa izolacji B oraz konstrukcja zoptymalizowana pod kątem odprowadzania ciepła pozwalają na bezpieczną pracę przy pełnym obciążeniu w temperaturze do 40°C.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-200-F
• Moc znamionowa: 200 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 24 V AC / 230 V AC (separowane)
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

Model TVTR-200-F jest idealnym rozwiązaniem dla zaawansowanych systemów automatyki:

• Zasilanie rozbudowanych obwodów sterowniczych wymagających bezpiecznego napięcia 24V AC.
• Zapewnienie odseparowanego, "czystego" zasilania 230V dla komputerów przemysłowych, systemów wizyjnych i analizatorów.
• Ochrona układów pomiarowych przed przepięciami i zakłóceniami sieciowymi dzięki separacji galwanicznej.
• Zastosowanie w szafach rozdzielczych jako źródło napięcia pomocniczego dla oświetlenia serwisowego, gniazd technicznych i wentylacji.
• Laboratoria i działy utrzymania ruchu – jako bezpieczne źródło napięcia testowego o dużej wydajności.

Wskazówka techniczna: Transformator TVTR-200-F posiada stopień ochrony IP00, co wymaga montażu wewnątrz obudowy zapewniającej ochronę przed dotykiem bezpośrednim. Przy planowaniu zabezpieczeń należy uwzględnić prąd rozruchowy urządzenia i zastosować odpowiednie wkładki bezpiecznikowe lub wyłączniki o charakterystyce zwłocznej (C lub D) po stronie pierwotnej.
