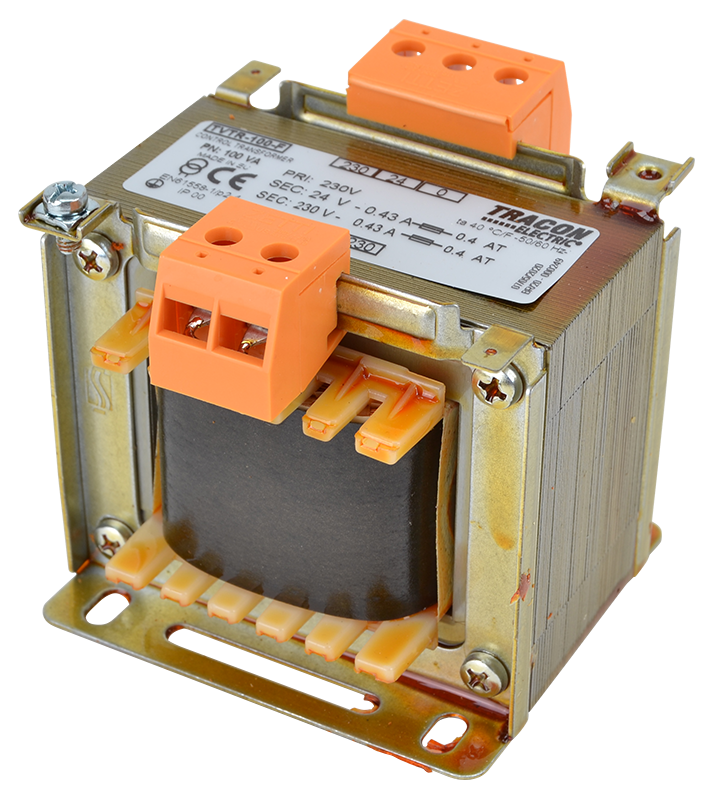

Transformator jednofazowy TVTR-100-F

Moc 100VA | Wejście 230V AC | Wyjście 24V / 230V AC | Tracon Electric

Transformator jednofazowy TVTR-100-F marki Tracon Electric to wszechstronne urządzenie separacyjne i sterownicze, zaprojektowane do pracy w instalacjach o standardowym napięciu zasilania 230V AC. Dzięki unikalnej konfiguracji uzwojenia wtórnego, model ten oferuje dwa poziomy napięcia wyjściowego: bezpieczne 24V AC oraz separowane 230V AC, co czyni go niezwykle elastycznym rozwiązaniem w nowoczesnej automatyce.

Główne zalety transformatora TVTR-100-F:

• Podwójne napięcie wyjściowe: Wyposażony w odczepy umożliwiające uzyskanie niskiego napięcia sterowniczego (24V) oraz napięcia sieciowego po separacji (230V) w jednym urządzeniu.
• Funkcja separacji galwanicznej: Jako transformator separacyjny, skutecznie izoluje obwody odbiorcze od sieci zasilającej, co jest kluczowe dla ochrony przeciwporażeniowej oraz redukcji zakłóceń w czułej elektronice.
• Moc znamionowa 100VA: Zapewnia optymalną wydajność do zasilania sterowników PLC, paneli HMI, cewek styczników, a także specjalistycznej aparatury pomiarowej.
• Solidne wykonanie przemysłowe: Rdzeń lakierowany próżniowo gwarantuje cichą pracę i wysoką sprawność, a trwałe zaciski śrubowe ułatwiają pewny montaż przewodów w szafach sterowniczych.
• Bezpieczeństwo i trwałość: Wykonany w klasie izolacji B, co pozwala na niezawodną pracę w temperaturze otoczenia do 40°C przy pełnym obciążeniu znamionowym.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-100-F
• Moc znamionowa: 100 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 24 V AC / 230 V AC (separowane)
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

Model TVTR-100-F jest idealnym komponentem do zaawansowanych układów sterowania:

• Zasilanie obwodów sterowniczych wymagających bezpiecznego napięcia 24V AC.
• Zapewnienie czystego, odseparowanego zasilania 230V dla komputerów przemysłowych, czujników i analizatorów.
• Ochrona urządzeń przed zakłóceniami sieciowymi i skokami napięcia dzięki separacji galwanicznej.
• Zastosowanie w szafach rozdzielczych jako źródło napięcia pomocniczego i serwisowego.
• Laboratoria i warsztaty – jako bezpieczne źródło zasilania testowego.

Wskazówka techniczna: Transformator TVTR-100-F posiada stopień ochrony IP00, co wymaga montażu wewnątrz obudowy zapewniającej ochronę przed dotykiem bezpośrednim. Przy podłączaniu należy zwrócić uwagę na schemat wyprowadzeń, aby prawidłowo wykorzystać odczepy 24V i 230V zgodnie z zapotrzebowaniem obwodu wtórnego.
