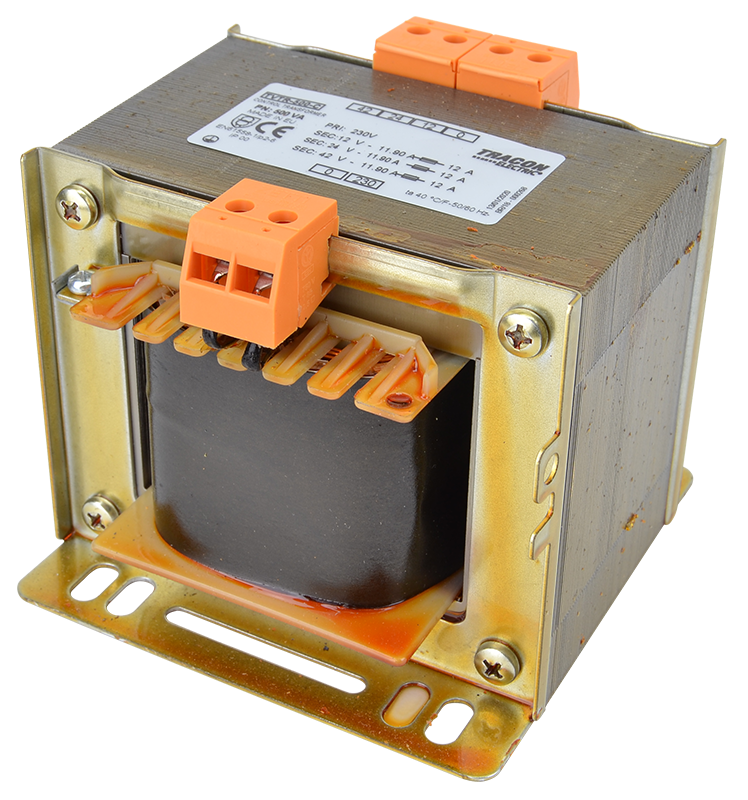

Transformator jednofazowy TVTR-400-C

Moc 400VA | Wejście 230V AC | Wyjście 12-24-42V AC | Tracon Electric

Transformator jednofazowy TVTR-400-C marki Tracon Electric to wydajne urządzenie sterownicze, zaprojektowane do zasilania obwodów wymagających niskiego napięcia bezpiecznego (SELV/PELV). Dzięki mocy znamionowej 400VA oraz potrójnemu uzwojeniu wtórnemu z odczepami 12V, 24V oraz 42V, model ten oferuje dużą elastyczność w projektowaniu szaf sterowniczych i zasilaniu aparatury przemysłowej.

Główne zalety transformatora TVTR-400-C:

• Trzy zakresy napięcia wyjściowego: Odczepy na uzwojeniu wtórnym umożliwiają uzyskanie napięć 12V, 24V (standard sterowniczy) oraz 42V (oświetlenie bezpieczne) z jednej jednostki, co pozwala zaoszczędzić miejsce w rozdzielnicy.
• Solidna moc 400VA: Pozwala na stabilne zasilanie rozbudowanych systemów automatyki, licznych cewek przekaźników, elektrozaworów oraz systemów sygnalizacji o dużym łącznym poborze prądu.
• Pełna separacja galwaniczna: Gwarantuje najwyższy poziom bezpieczeństwa personelu oraz skuteczną izolację wrażliwej elektroniki od zakłóceń i przepięć występujących w sieci zasilającej 230V.
• Przemysłowa jakość wykonania: Rdzeń lakierowany próżniowo zapewnia cichą, bezwibracyjną pracę oraz wysoką sprawność, a solidne zaciski śrubowe umożliwiają pewne połączenie przewodów o przekrojach dostosowanych do wysokich prądów.
• Niezawodność termiczna: Klasa izolacji B oraz konstrukcja zoptymalizowana pod kątem odprowadzania ciepła pozwalają na długotrwałą pracę przy pełnym obciążeniu w temperaturze do 40°C.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-400-C
• Moc znamionowa: 400 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 12 V AC - 24 V AC - 42 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

• Zasilanie systemów sterowania maszyn i linii technologicznych (standard 24V AC).
• Obsługa oświetlenia bezpiecznego w miejscach o podwyższonym ryzyku porażenia (kanały warsztatowe, wilgotne pomieszczenia – 12V/42V).
• Zasilanie obwodów sygnalizacyjnych, syren i pulpitów operatorskich o dużym poborze mocy.
• Separacja obwodów czujników i aparatury kontrolno-pomiarowej od wpływu zakłóceń sieciowych.
• Zastosowanie w szafach rozdzielczych w przemyśle ciężkim, warsztatach oraz automatyce budynkowej.

Wskazówka techniczna: Transformator TVTR-400-C posiada stopień ochrony IP00 i jest przeznaczony do montażu wewnątrz obudów chroniących przed dotykiem. Przy projektowaniu zabezpieczeń należy uwzględnić prąd rozruchowy urządzenia i zastosować wyłączniki nadmiarowoprądowe o charakterystyce zwłocznej (C lub D) po stronie pierwotnej.
