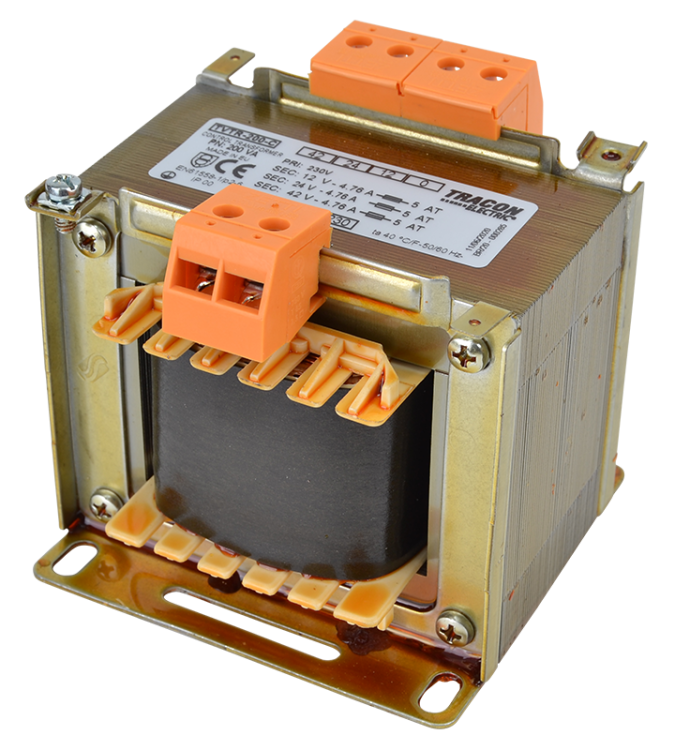

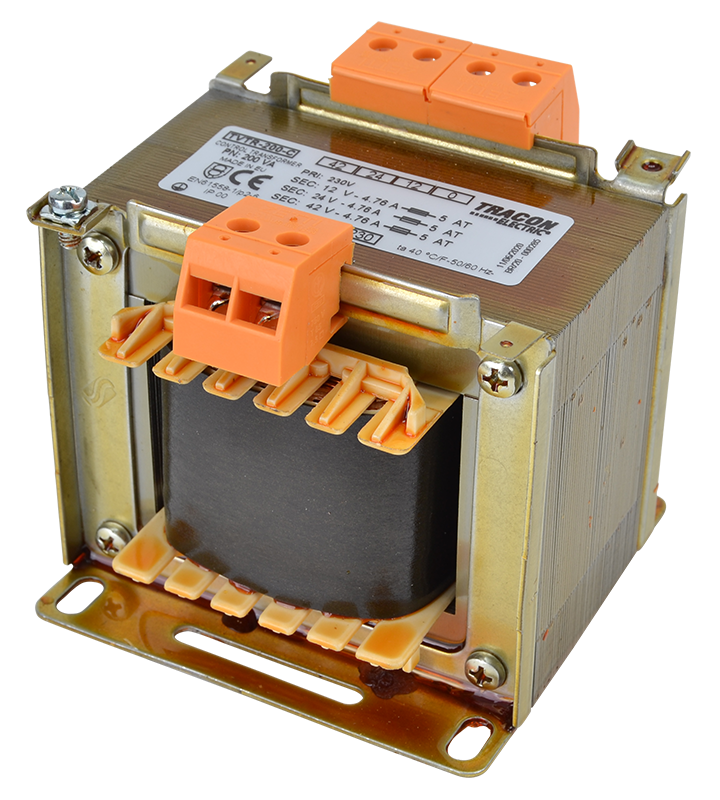

Transformator jednofazowy TVTR-200-C

Moc 200VA | Wejście 230V AC | Wyjście 12-24-42V AC | Tracon Electric

Transformator jednofazowy TVTR-200-C marki Tracon Electric to uniwersalne i wydajne urządzenie sterownicze, zaprojektowane do zasilania obwodów wymagających niskiego napięcia bezpiecznego. Dzięki mocy znamionowej 200VA oraz potrójnemu uzwojeniu wtórnemu z odczepami 12V, 24V oraz 42V, model ten pozwala na obsługę szerokiej gamy odbiorników w szafach sterowniczych i maszynach przemysłowych z jednego źródła.

Główne zalety transformatora TVTR-200-C:

• Trzy poziomy napięcia wyjściowego (12/24/42V): Zastosowanie odczepów na uzwojeniu wtórnym umożliwia jednoczesne lub zamienne zasilanie urządzeń o różnych wymaganiach napięciowych, co znacząco optymalizuje miejsce na szynie montażowej.
• Moc 200VA: Pozwala na stabilne zasilanie systemów automatyki, cewek przekaźników, elektrozaworów oraz systemów sygnalizacji świetlnej i dźwiękowej o średnim poborze mocy.
• Pełna separacja galwaniczna: Gwarantuje najwyższy poziom bezpieczeństwa dla personelu oraz skuteczną izolację wrażliwej aparatury sterowniczej od zakłóceń i przepięć występujących w sieci zasilającej 230V.
• Wysoka jakość wykonania: Rdzeń lakierowany próżniowo zapewnia cichą, bezwibracyjną pracę oraz minimalizuje straty energetyczne, a solidne zaciski śrubowe umożliwiają pewne połączenie przewodów.
• Niezawodność w warunkach przemysłowych: Klasa izolacji B oraz konstrukcja przystosowana do pracy w temperaturze otoczenia do 40°C zapewniają długą żywotność urządzenia.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-200-C
• Moc znamionowa: 200 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 12 V AC - 24 V AC - 42 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

• Zasilanie systemów sterowania maszyn (standard 24V AC).
• Obsługa oświetlenia bezpiecznego w miejscach o podwyższonym ryzyku porażenia (kanały warsztatowe, wilgotne hale – 12V/42V).
• Zasilanie obwodów sygnalizacyjnych, syren i pulpitów operatorskich.
• Separacja obwodów czujników i aparatury kontrolno-pomiarowej od wpływu zakłóceń sieciowych.
• Zastosowanie w szafach rozdzielczych w warsztatach oraz nowoczesnej automatyce budynkowej.

Wskazówka techniczna: Transformator TVTR-200-C posiada stopień ochrony IP00 i jest przeznaczony do montażu wewnątrz obudów chroniących przed dotykiem. Przy projektowaniu zabezpieczeń należy uwzględnić prąd rozruchowy urządzenia i zastosować wyłączniki nadmiarowoprądowe o charakterystyce zwłocznej (B lub C) po stronie pierwotnej.
