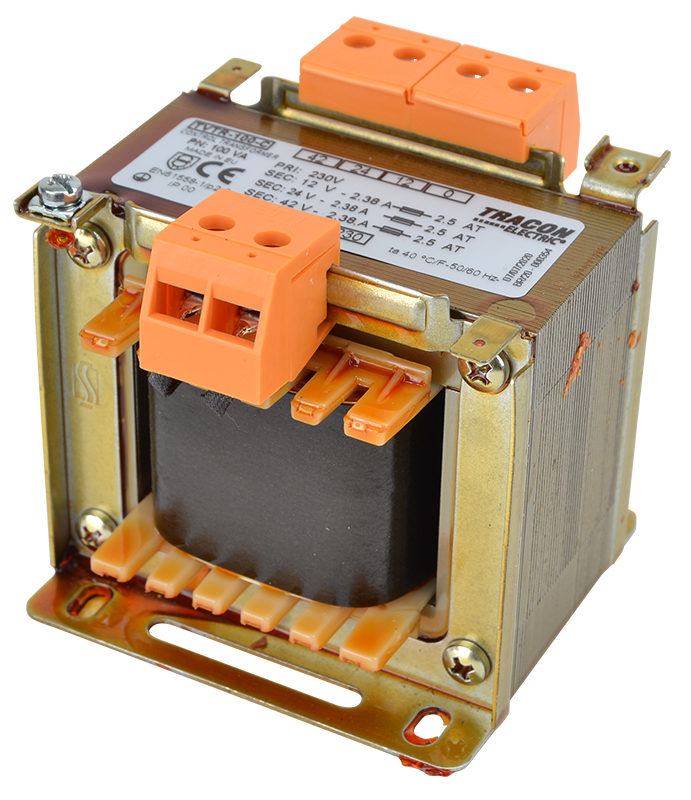

Transformator jednofazowy TVTR-100-C

Moc 100VA | Wejście 230V AC | Wyjście 12-24-42V AC | Tracon Electric

Transformator jednofazowy TVTR-100-C marki Tracon Electric to kompaktowe i wydajne urządzenie sterownicze, zaprojektowane do zasilania obwodów wymagających niskiego napięcia bezpiecznego. Dzięki mocy znamionowej 100VA oraz potrójnemu uzwojeniu wtórnemu z odczepami 12V, 24V oraz 42V, model ten pozwala na elastyczne dopasowanie zasilania do różnorodnych komponentów automatyki wewnątrz szaf sterowniczych przy zachowaniu minimalnych gabarytów.

Główne zalety transformatora TVTR-100-C:

• Trzy poziomy napięcia wyjściowego (12/24/42V): Zastosowanie odczepów na uzwojeniu wtórnym umożliwia obsługę urządzeń o różnych wymaganiach napięciowych (np. oświetlenie 12V, standardowe sterowanie 24V, obwody bezpieczeństwa 42V) z jednego urządzenia.
• Kompaktowa moc 100VA: Idealnie dobrana do zasilania mniejszych układów automatyki, cewek przekaźników, lampek sygnalizacyjnych oraz elektroniki sterującej.
• Pełna separacja galwaniczna: Gwarantuje bezpieczeństwo personelu oraz skuteczną izolację wrażliwej aparatury sterowniczej od zakłóceń i przepięć występujących w sieci zasilającej 230V.
• Wysoka jakość wykonania: Rdzeń lakierowany próżniowo zapewnia cichą, bezwibracyjną pracę oraz minimalizuje straty jałowe, co przekłada się na mniejsze nagrzewanie szafy rozdzielczej.
• Niezawodność przemysłowa: Klasa izolacji B oraz konstrukcja przystosowana do pracy w temperaturze otoczenia do 40°C zapewniają stabilność parametrów przez długi czas użytkowania.

Parametry Techniczne

• Producent: Tracon Electric
• Model: TVTR-100-C
• Moc znamionowa: 100 VA
• Napięcie wejściowe (Prim.): 230 V AC
• Napięcia wyjściowe (Sec.): 12 V AC - 24 V AC - 42 V AC
• Częstotliwość znamionowa: 50/60 Hz
• Klasa izolacji: B
• Stopień ochrony: IP 00 (do zabudowy)
• Temperatura otoczenia: max. 40°C

Zastosowanie transformatora

• Zasilanie systemów sterowania o małym poborze mocy (standard 24V AC).
• Obsługa oświetlenia bezpiecznego wewnątrz szaf sterowniczych oraz w miejscach o podwyższonym ryzyku porażenia (12V/42V).
• Zasilanie obwodów sygnalizacyjnych, buczków, lampek kontrolnych i małych układów wykonawczych.
• Separacja obwodów czujników i aparatury kontrolno-pomiarowej od wpływu zakłóceń sieciowych.
• Zastosowanie w mniejszych rozdzielnicach domowych, warsztatowych oraz w nowoczesnej automatyce budynkowej.

Wskazówka techniczna: Transformator TVTR-100-C posiada stopień ochrony IP00 i musi być montowany wewnątrz obudowy chroniącej przed dotykiem bezpośrednim. Przy projektowaniu zabezpieczeń należy uwzględnić prąd rozruchowy urządzenia i zastosować wyłączniki nadmiarowoprądowe o charakterystyce zwłocznej (B lub C) po stronie pierwotnej.
