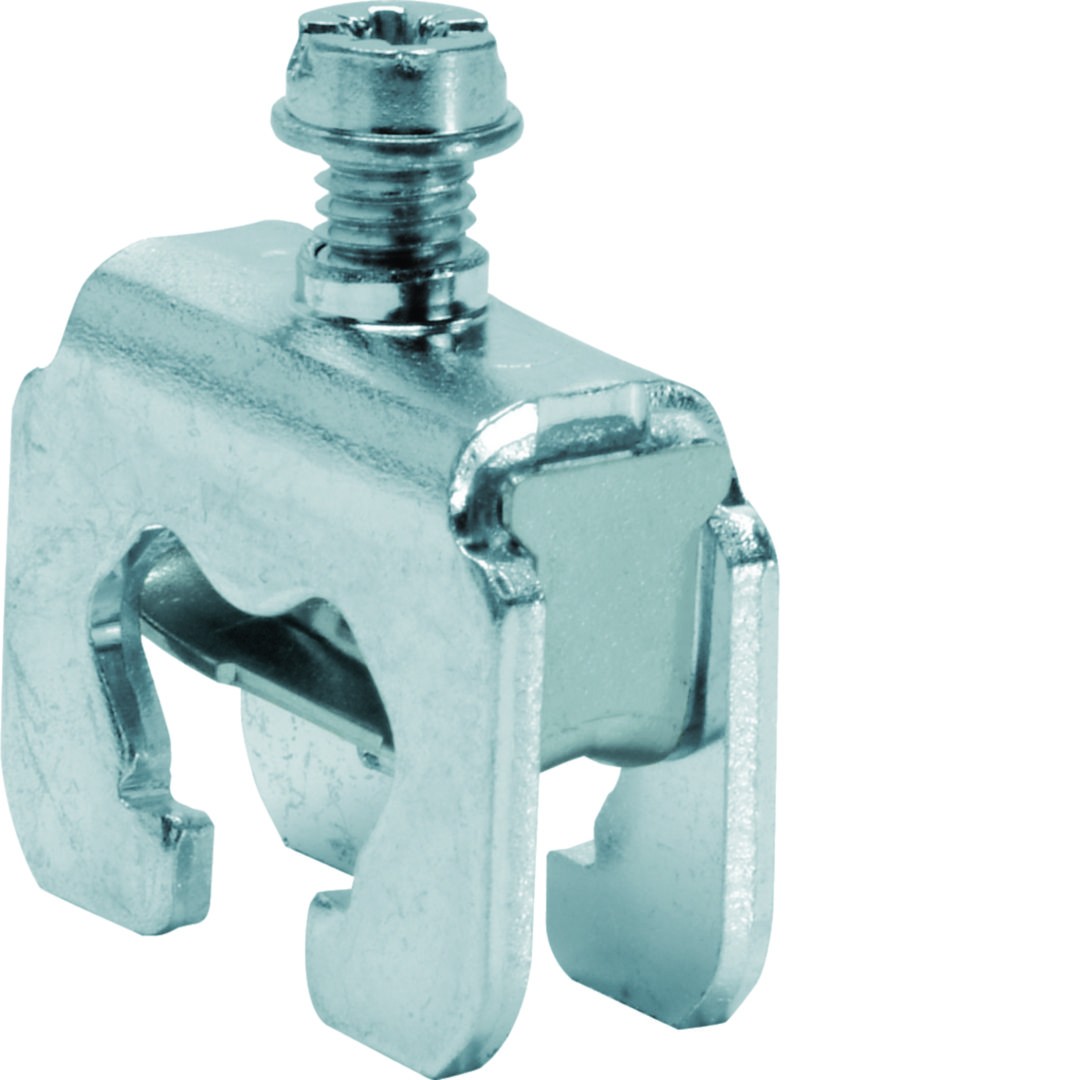

Zacisk do szyn zbiorczych – Hager K96A

Przekrój: 15-25 mm² | Do szyn: 12x5 mm | Materiał: Cu (Miedź)

Zacisk Hager K96A to wysokiej jakości element montażowy zaprojektowany do tworzenia niezawodnych połączeń elektrycznych na szynach zbiorczych o wymiarach 12x5 mm. Dzięki zastosowaniu techniki zaciskowej, montaż przewodów miedzianych odbywa się bezinwazyjnie, co pozwala na pełną elastyczność w projektowaniu i modernizacji rozdzielnic prądowych.

Główne zalety zacisku Hager K96A:

• Montaż bezwierceniowy: Pozwala na błyskawiczne dołączenie przewodów w dowolnym miejscu szyny zbiorczej, co znacząco skraca czas prefabrykacji rozdzielnicy.
• Wysoka przewodność: Wykonanie z wysokiej klasy miedzi (Cu) zapewnia minimalną rezystancję styku i eliminuje ryzyko przegrzewania się połączenia pod obciążeniem.
• Szeroki zakres przekrojów: Obsługuje przewody o przekroju od 15 mm² do 25 mm², co czyni go uniwersalnym rozwiązaniem dla średnich i dużych obciążeń.
• Stabilność mechaniczna: Solidna konstrukcja śrubowa gwarantuje trwały docisk przewodu do szyny, odporny na drgania oraz siły dynamiczne występujące podczas ewentualnych zwarć.
• Kompaktowa budowa: Pozwala na gęste rozmieszczenie wielu odejść na jednej szynie, co jest kluczowe w nowoczesnych, kompaktowych szafach rozdzielczych.

Parametry Techniczne

• Producent: Hager
• Kod produktu: K96A
• Kompatybilność z szyną: 12 x 5 mm
• Przekrój przyłączanego przewodu: 15 mm² - 25 mm²
• Materiał: Miedź (Cu)
• Rodzaj zacisku: Śrubowy / Hakowy
• Przeznaczenie: Szyny miedziane płaskie

Zastosowanie produktu

• Prefabrykacja rozdzielnic: Wykonywanie odejść od głównych szyn zasilających do wyłączników nadprądowych, różnicowoprądowych lub bloków rozdzielczych.
• Systemy zasilania przemysłowego: Budowa mostów szynowych w szafach sterowniczych i technologicznych.
• Modernizacja instalacji: Łatwe dodawanie nowych obwodów do istniejących systemów szynowych bez konieczności demontażu szyn i ich wiercenia.

Wskazówka dla instalatora: Przed dokręceniem zacisku należy upewnić się, że powierzchnia szyny miedzianej jest czysta i wolna od tlenków. Regularna kontrola momentu dokręcenia śrub (zgodnie z dokumentacją techniczną) zapewnia długowieczność i bezpieczeństwo połączenia prądowego.
