Zacisk HLS 5x100A-2 (1x25,1x16/1x25,1x16) /3L+N+PE/ Al/Cu

F2.0530 F-Elektro

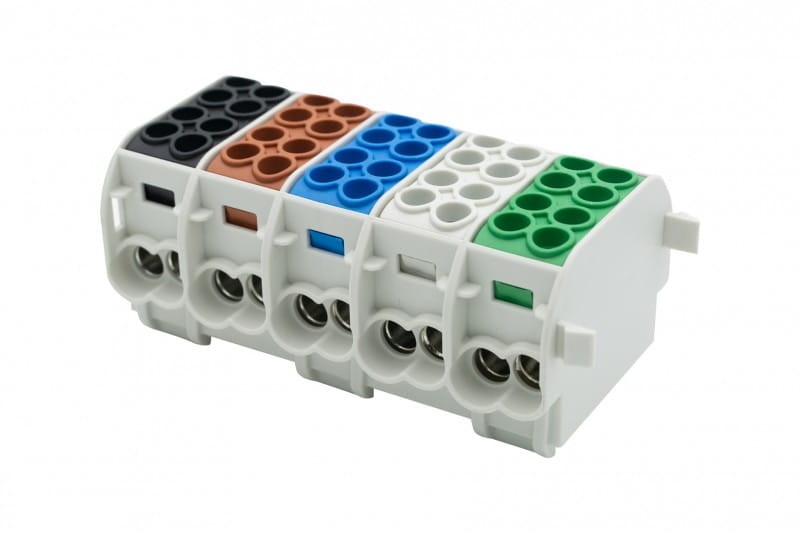

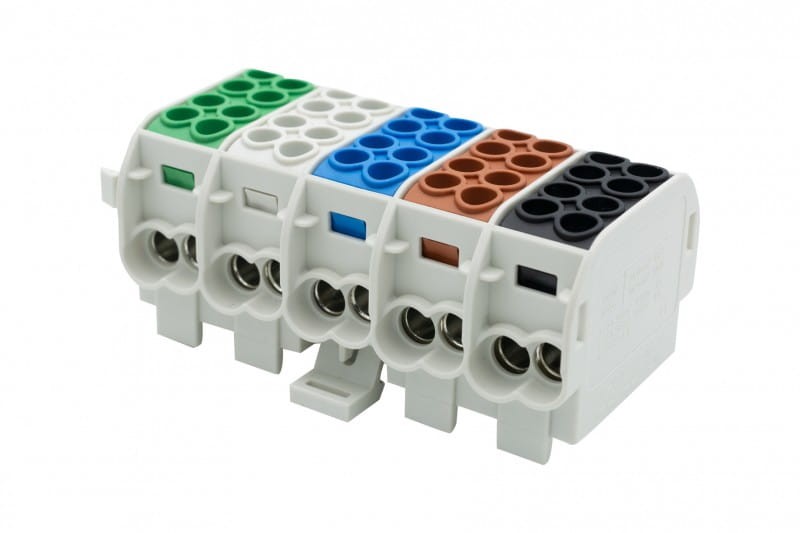

Zacisk HLS 5x100A-2 marki F-Elektro to pięciobiegunowy zacisk przyłączeniowy przeznaczony do układów trójfazowych z przewodem neutralnym i ochronnym (3L+N+PE). Każdy z pięciu biegunów posiada dwa tory zaciskowe o przekrojach 1x25 mm2 i 1x16 mm2, co zapewnia dużą elastyczność w podłączaniu przewodów. Bimetaliczna konstrukcja umożliwia bezpieczne łączenie przewodów aluminiowych i miedzianych bez ryzyka korozji galwanicznej. Zacisk idealnie nadaje się do rozdzielnic głównych, tablic rozdzielczych i instalacji przemysłowych, gdzie wymagane jest kompletne wyprowadzenie wszystkich przewodów. Dzięki kompaktowej budowie oszczędza miejsce w szafie sterowniczej.

Główne zalety produktu:

• Pięć biegunów: 3 fazy + N + PE
• Obciążalność prądowa do 100 A na biegun
• Łączenie przewodów Al i Cu bez korozji galwanicznej
• Dwa tory zaciskowe na każdy biegun (1x25 mm2 + 1x16 mm2)
• Bimetaliczne styki dla niskiej rezystancji
• Łatwy montaż na szynie DIN
• Kompaktowe wymiary dla oszczędności miejsca

Parametry Techniczne

• Typ produktu: Zacisk przyłączeniowy HLS 5-biegunowy
• Zastosowanie: Łączenie przewodów w układach 3L+N+PE
• Materiał: Stop aluminium-miedź (Al/Cu)
• Sposób montażu: Na szynie DIN (35 mm)
• Stopień ochrony IP: IP20
• Wymiary (wys. x szer. x gł.): 70 x 90 x 35 mm
• Liczba biegunów: 5
• Liczba torów na biegun: 2 (1x25 mm2 + 1x16 mm2)
• Prąd znamionowy: 100 A na biegun
• Napięcie znamionowe: 690 V AC
• Kolor: Szary (obudowa izolacyjna)
• Wyposażenie dodatkowe: Śruby dociskowe, podkładki
• Funkcje dodatkowe: Bimetaliczny styk Al/Cu
• Kompatybilność: Z przewodami aluminiowymi i miedzianymi

Wskazówka od eksperta: W układach 5-przewodowych (3L+N+PE) zawsze oznaczaj poszczególne bieguny zgodnie z normą, aby uniknąć pomyłek podczas serwisowania. Przed montażem sprawdź, czy przekroje przewodów mieszczą się w zakresie zacisku.
