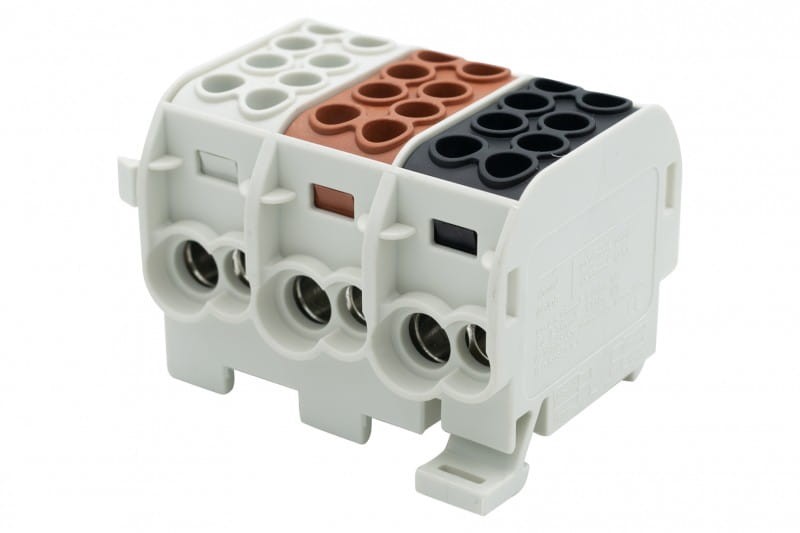

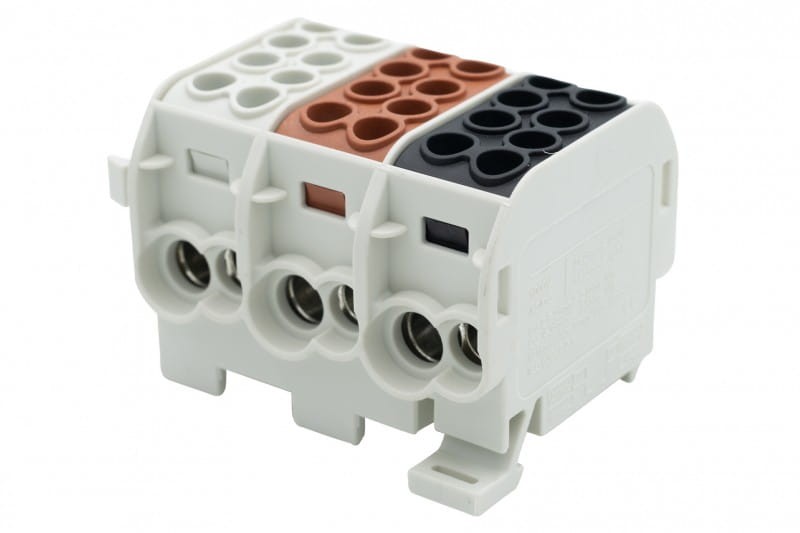

Zacisk HLS 3x125A-2 (1x35,1x25 / 1x35,1x25) (3L)

F2.0529 F-Elektro

Zacisk HLS 3x125A-2 marki F-Elektro to trzybiegunowy zacisk przyłączeniowy o wysokiej obciążalności prądowej, przeznaczony do łączenia przewodów aluminiowych i miedzianych. Każdy z trzech biegunów (L1, L2, L3) wyposażony jest w dwa tory zaciskowe o przekrojach 1x35 mm2 i 1x25 mm2, co pozwala na podłączanie przewodów o dużych przekrojach. Bimetaliczna konstrukcja eliminuje ryzyko korozji galwanicznej, zapewniając trwałe i bezpieczne połączenie. Zacisk znajduje zastosowanie w rozdzielnicach głównych, szafach zasilających oraz w instalacjach przemysłowych o podwyższonych wymaganiach. Solidna obudowa i łatwy montaż na szynie DIN czynią go wygodnym w codziennej pracy.

Główne zalety produktu:

• Trzy bieguny dla układów trójfazowych (3L)
• Wysoka obciążalność prądowa do 125 A na biegun
• Łączenie przewodów Al i Cu bez ryzyka korozji
• Dwa tory zaciskowe na biegun (1x35 mm2 + 1x25 mm2)
• Bimetaliczne styki dla niskiej rezystancji
• Montaż na szynie DIN 35 mm
• Wytrzymała konstrukcja odporna na wibracje

Parametry Techniczne

• Typ produktu: Zacisk przyłączeniowy HLS 3-biegunowy
• Zastosowanie: Łączenie przewodów w układach trójfazowych (L1, L2, L3)
• Materiał: Stop aluminium-miedź (Al/Cu)
• Sposób montażu: Na szynie DIN (35 mm)
• Stopień ochrony IP: IP20
• Wymiary (wys. x szer. x gł.): 65 x 60 x 32 mm
• Liczba biegunów: 3
• Liczba torów na biegun: 2 (1x35 mm2 + 1x25 mm2)
• Prąd znamionowy: 125 A na biegun
• Napięcie znamionowe: 690 V AC
• Kolor: Szary (obudowa izolacyjna)
• Wyposażenie dodatkowe: Śruby dociskowe, podkładki
• Funkcje dodatkowe: Bimetaliczny styk Al/Cu
• Kompatybilność: Z przewodami aluminiowymi i miedzianymi

Wskazówka od eksperta: Przy zaciskach o dużym przekroju przewodów używaj klucza dynamometrycznego do dokręcania śrub, aby uniknąć uszkodzenia przewodu. Regularnie sprawdzaj moment dokręcenia w instalacjach narażonych na wibracje.
