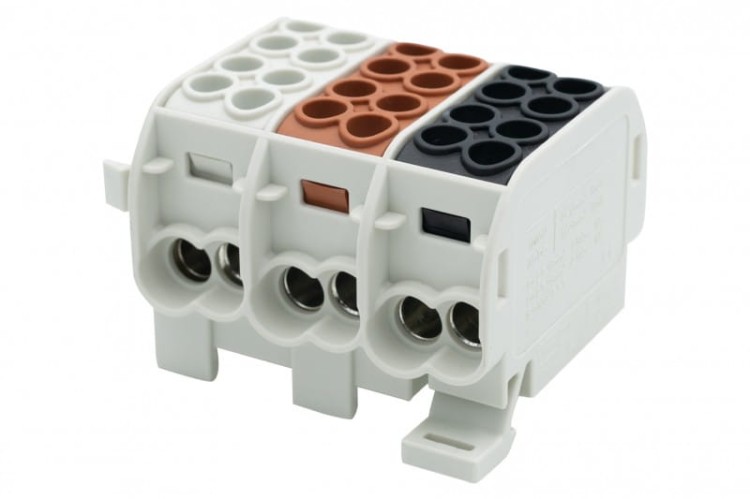

Zacisk HLS 3x100A-2 (1x25,1x16 / 1x25,1x16) /3L/ Al/Cu

F2.0528 F-Elektro

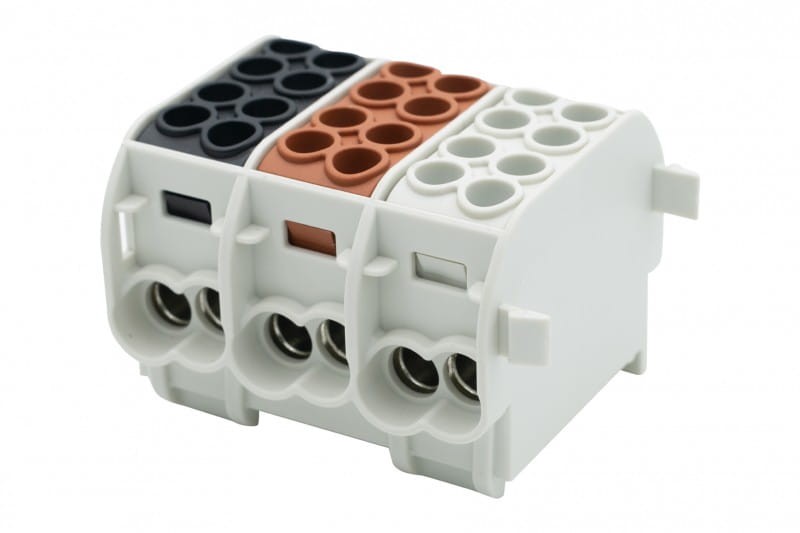

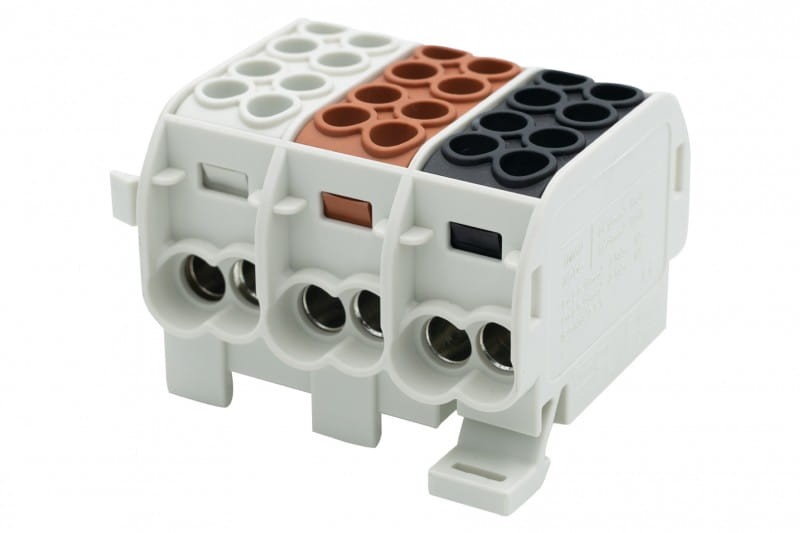

Zacisk HLS 3x100A-2 marki F-Elektro to trzybiegunowy element przyłączeniowy przeznaczony do łączenia przewodów aluminiowych i miedzianych w układach trójfazowych. Każdy z trzech biegunów (L1, L2, L3) posiada dwa tory zaciskowe o przekrojach 1x25 mm2 i 1x16 mm2, co umożliwia elastyczne podłączanie odbiorów o różnych przekrojach. Zacisk wyposażony jest w bimetaliczne styki, które eliminują problem korozji galwanicznej przy łączeniu różnych metali. Idealny do rozdzielnic głównych, tablic licznikowych i instalacji przemysłowych, gdzie wymagana jest niezawodność i wysoka obciążalność prądowa. Kompaktowa obudowa ułatwia montaż na szynie DIN.

Główne zalety produktu:

• Trzy bieguny dla układów trójfazowych (3L)
• Obciążalność prądowa do 100 A na biegun
• Łączenie przewodów Al i Cu bez korozji galwanicznej
• Dwa tory zaciskowe na każdy biegun (1x25 mm2 + 1x16 mm2)
• Bimetaliczna powierzchnia stykowa
• Łatwy montaż na szynie DIN
• Kompaktowe wymiary oszczędzające miejsce w rozdzielnicy

Parametry Techniczne

• Typ produktu: Zacisk przyłączeniowy HLS 3-biegunowy
• Zastosowanie: Łączenie przewodów w układach trójfazowych (L1, L2, L3)
• Materiał: Stop aluminium-miedź (Al/Cu)
• Sposób montażu: Na szynie DIN (35 mm)
• Stopień ochrony IP: IP20
• Wymiary (wys. x szer. x gł.): 60 x 54 x 30 mm
• Liczba biegunów: 3
• Liczba torów na biegun: 2 (1x25 mm2 + 1x16 mm2)
• Prąd znamionowy: 100 A na biegun
• Napięcie znamionowe: 690 V AC
• Kolor: Szary (obudowa izolacyjna)
• Wyposażenie dodatkowe: Śruby dociskowe, podkładki
• Funkcje dodatkowe: Bimetaliczny styk Al/Cu
• Kompatybilność: Z przewodami aluminiowymi i miedzianymi

Wskazówka od eksperta: W instalacjach trójfazowych zawsze stosuj zaciski wielobiegunowe, aby zachować przejrzystość i łatwość serwisowania. Przed dokręceniem upewnij się, że wszystkie przewody są prawidłowo osadzone w torach zaciskowych.
