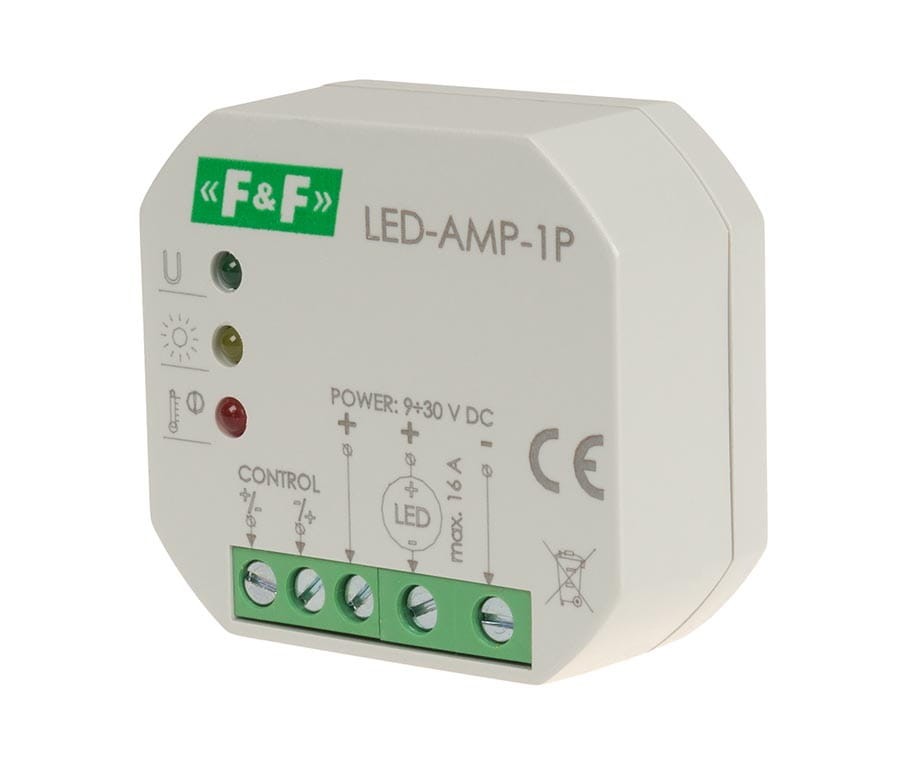

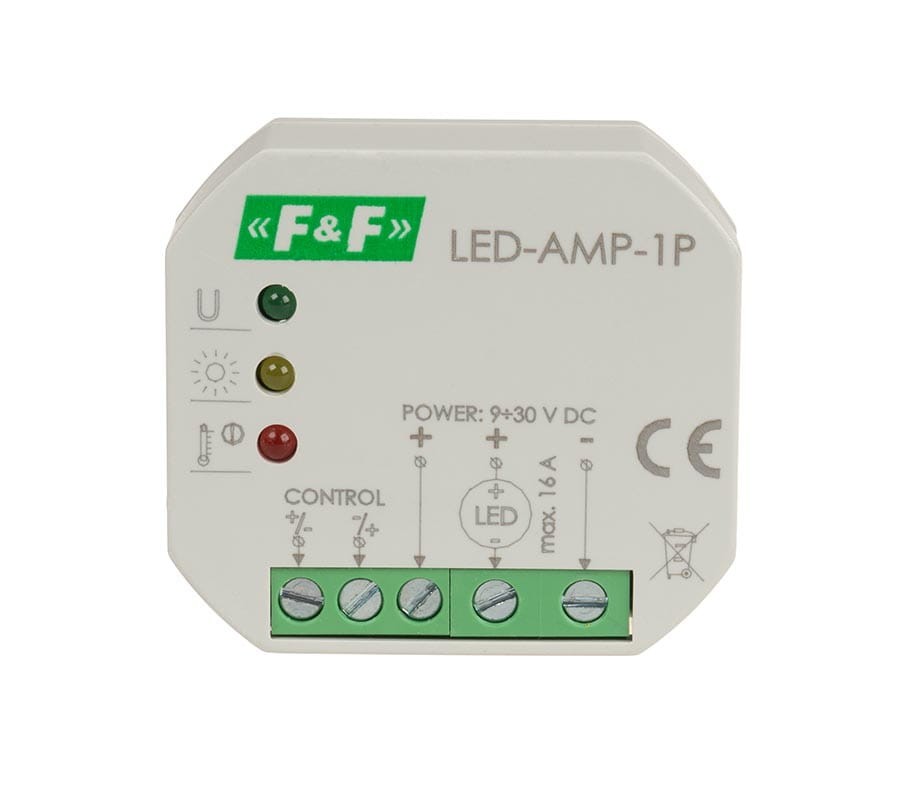

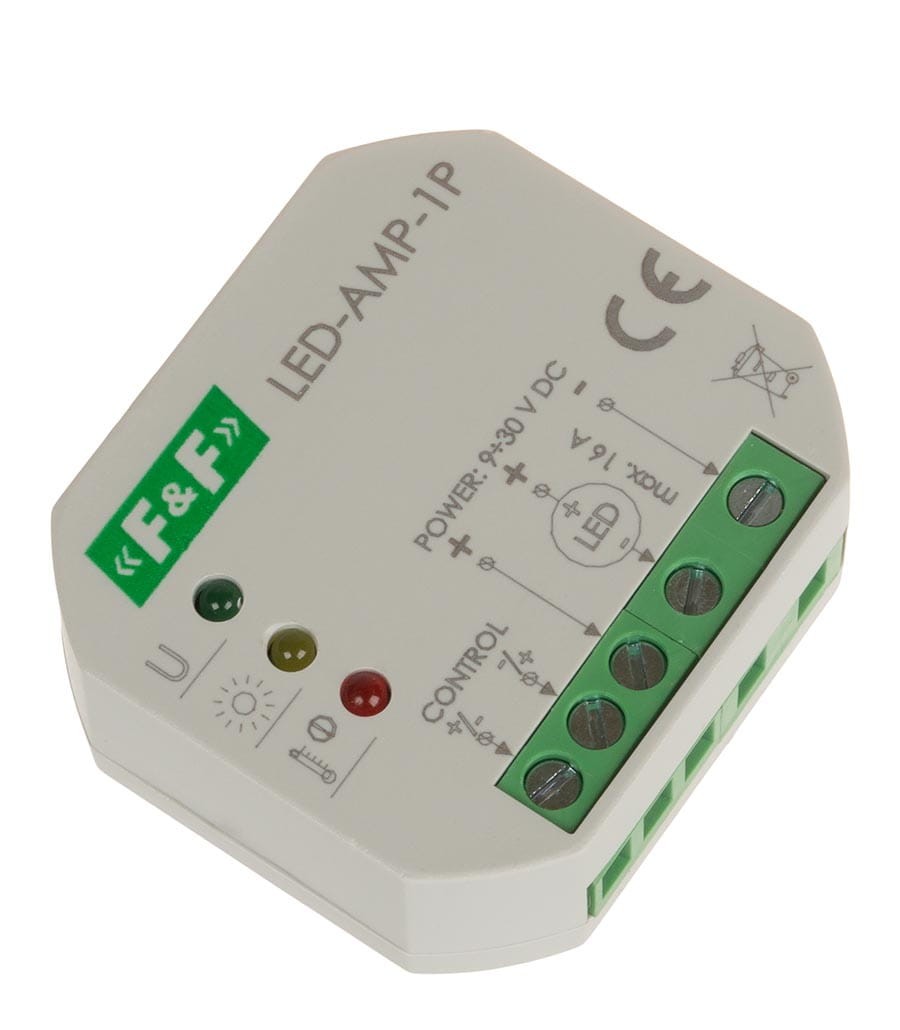

Wzmacniacz Sygnału Zasilającego LED-AMP-1P

Model LED-AMP-1P to wzmacniacz sygnału sterującego dla oświetlenia LED, zaprojektowany specjalnie do montażu w standardowej puszce podtynkowej O60. Jego głównym zadaniem jest odtworzenie sygnału PWM (Pulse Width Modulation) podłączonego do wejścia, ale z pełną mocą dostarczoną przez podłączony do niego zasilacz. Pozwala to na nieograniczoną rozbudowę łańcucha oświetlenia LED, np. długich taśm.

Urządzenie jest przeznaczone do pracy z systemami zasilanymi niskim napięciem stałym 12 V DC lub 24 V DC.

Kluczowe Parametry i Funkcjonalności

Zasada Działania i Zastosowanie

Funkcja Wzmacniacza

Wzmacniacz LED-AMP-1P działa jako regenerator sygnału. Rejestruje on sygnał PWM (używany do ściemniania i sterowania kolorem w przypadku RGB/RGBW) z wcześniejszego odcinka oświetlenia. Następnie, korzystając z własnego, zewnętrznego zasilacza, odtwarza ten sygnał, pozwalając na podłączenie kolejnego segmentu oświetlenia (np. kolejnej taśmy LED) z pełną wydajnością prądową tego drugiego zasilacza.

Separacja Galwaniczna

Kluczową zaletą tego modelu jest separacja galwaniczna między wejściem a wyjściem. Umożliwia to bezpieczną i nieograniczoną rozbudowę długich łańcuchów LED, nawet gdy kolejne segmenty zasilane są z różnych zasilaczy (eliminując problemy z pętlami masy lub synchronizacją zasilania).

Sygnalizacja i Zabezpieczenia

• Żółta LED: Sygnalizuje poziom sygnału wejściowego (aktywność sterowania).
• Czerwona LED: Sygnalizuje przekroczenie progu zabezpieczenia termicznego (65°C), co prowadzi do odłączenia oświetlenia do momentu ostygnięcia urządzenia.

F&F LED-AMP-1P to kompaktowy, dopuszkowy wzmacniacz sygnału PWM, idealny do realizacji długich ciągów oświetlenia LED 12/24V DC. Umożliwia zasilanie kolejnych odcinków oświetlenia z oddzielnych zasilaczy (dzięki separacji galwanicznej), co eliminuje ograniczenia mocy i zapewnia stabilność sygnału na dużych instalacjach.
