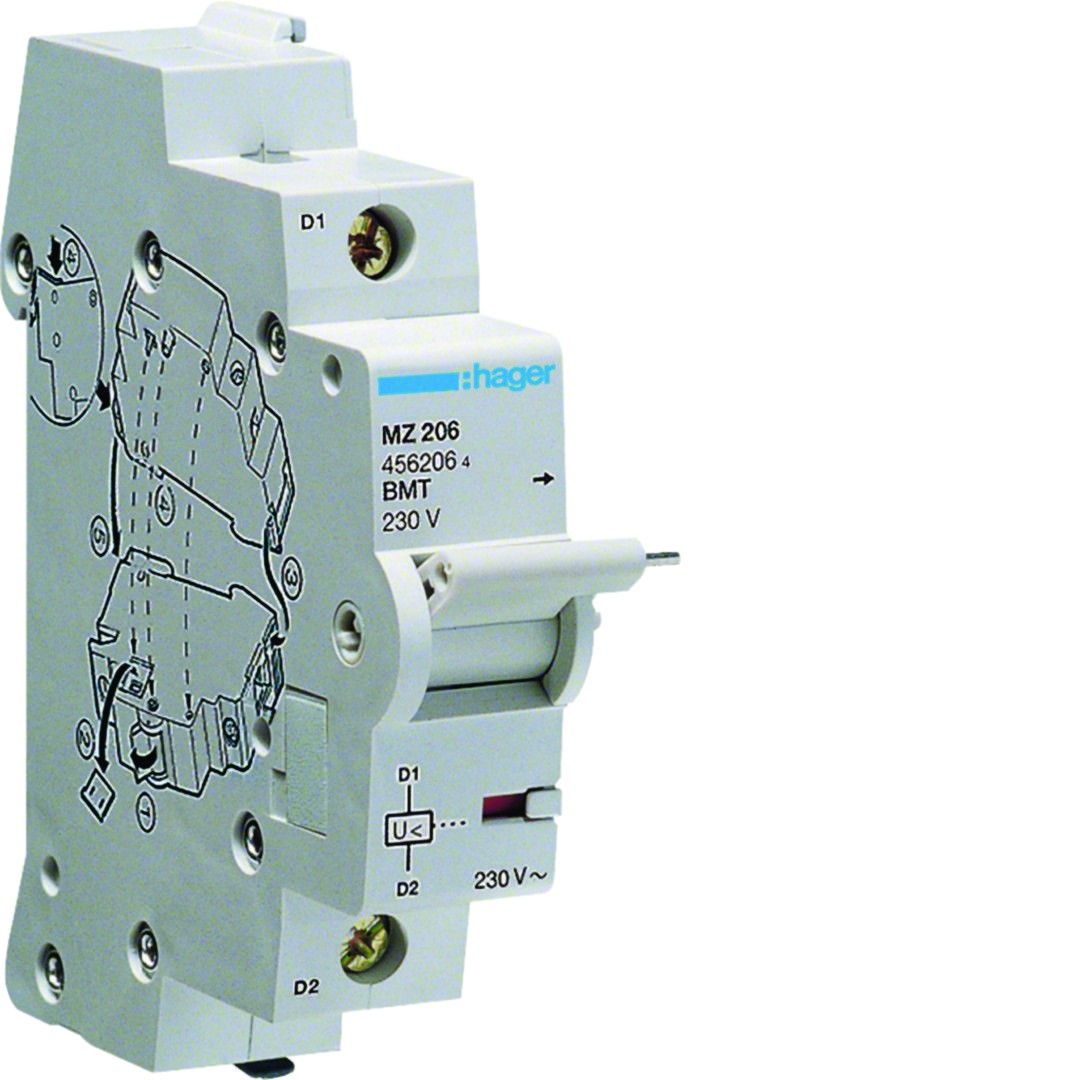

Wyzwalacz podnapięciowy – Hager MZ206

Napięcie sterujące: 230V AC | Kompatybilność: MCB, RCCB, RCBO | Akcesorium systemowe

Wyzwalacz podnapięciowy Hager MZ206 to specjalistyczny moduł pomocniczy montowany z boku aparatury podstawowej. Jego głównym zadaniem jest wymuszenie wyłączenia (wyzwalania) połączonego z nim aparatu (wyłącznika nadprądowego, różnicowoprądowego lub RCBO), gdy napięcie w sieci spadnie poniżej określonej wartości progowej (zazwyczaj między 35% a 70% Un). Jest to niezbędny element systemów bezpieczeństwa, chroniący urządzenia przed skutkami pracy przy zbyt niskim napięciu.

Główne zalety wyzwalacza Hager MZ206:

• Ochrona urządzeń: Zapobiega uszkodzeniom silników, pomp i elektroniki, które są wrażliwe na spadki napięcia mogące powodować przegrzanie lub nieprawidłową pracę.
• Bezpieczeństwo BHP: Uniemożliwia samoczynny, niekontrolowany rozruch maszyn po nagłym przywróceniu zasilania – ponowne załączenie wymaga ręcznej ingerencji operatora.
• Szeroka kompatybilność: Zaprojektowany do współpracy z wyłącznikami nadprądowymi (MCB), różnicowoprądowymi (RCCB) oraz kombinowanymi (RCBO) marki Hager, co zapewnia pełną spójność systemu.
• Możliwość zdalnego wyłączenia: Może pełnić funkcję wyłącznika bezpieczeństwa w układach szeregowych z przyciskami "STOP" typu rozwiernego (NC).
• Kompaktowa budowa: Zajmuje tylko jeden moduł (17,5 mm) na szynie DIN, dzięki czemu łatwo mieści się w standardowych rozdzielnicach.
• Niezawodność mechaniczna: Precyzyjny mechanizm sprzęgający gwarantuje skuteczne zadziałanie nawet po długim okresie bezczynności.

Parametry Techniczne

• Producent: Hager
• Kod produktu: MZ206
• Napięcie znamionowe sterownicze Uc: 230 V AC
• Częstotliwość: 50/60 Hz
• Typ połączenia: Montaż boczny (zatrzaskowy)
• Szerokość w modułach: 1 (17,5 mm)
• Temperatura pracy: -25°C do +60°C
• Stopień ochrony: IP20

Zastosowanie produktu

• Układy sterowania maszyn: Zabezpieczenie przed samoczynnym startem po zaniku napięcia.
• Ochrona przeciwpożarowa: Możliwość współpracy z systemami SSP w celu odłączenia zasilania wybranych sekcji budynku.
• Instalacje przemysłowe i warsztatowe: Ochrona czułych odbiorników trójfazowych przed skutkami zaniku jednej z faz lub znacznego spadku napięcia.

Informacja dla instalatora: Wyzwalacz MZ206 montuje się z lewej strony aparatu podstawowego. Należy pamiętać, że po zadziałaniu wyzwalacza (spadku napięcia), dźwignia aparatu głównego opadnie, a jej ponowne załączenie będzie możliwe dopiero wtedy, gdy napięcie sterujące na zaciskach MZ206 wróci do poziomu powyżej 85% Un.
