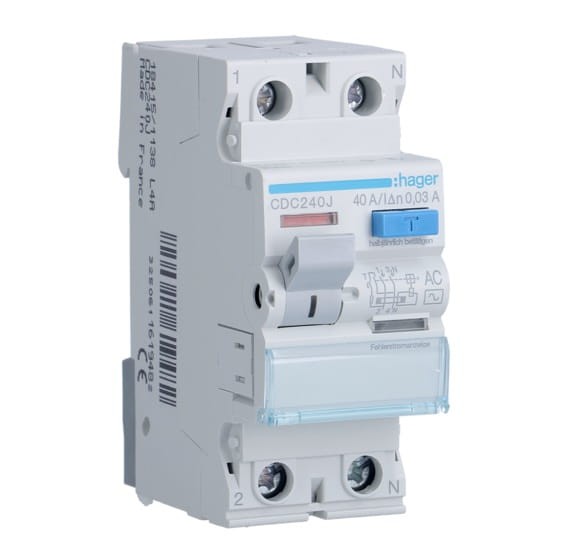

Wyłącznik różnicowoprądowy 1P+N 40A/30mA Typ AC 6kA CDC240J Hager RCCB 40A 30mA różnicówka

Wyłącznik różnicowoprądowy 1P+N 40A/30mA Typ AC 6kA CDC240J Hager RCCB 40A 30mA różnicówka

Zastosowanie

• Do ochrony osobistej i pożarowej
• Do ochrony przed skutkami prądów zwarciowych i przeciążeniowych

Ogólne zasady doboru

• A 30mA - dla uzyskania wysokiego poziomu ochrony w sytuacji gdy wymagane jest dodatkowe zabezpieczenie przed porażeniem spowodowanym dotykiem bezpośrednim. Wyłączenie musi nastąpić w czasie 40 ms przy prądzie różnicowym równym 150 mA.
  100mA - dla uzyskania ochrony przed porażeniem spowodowanym dotykiem pośrednim.
  300mA - dla uzyskania ochrony przed pożarami spowodowanymi np. uszkodzeniem izolacji kabli fazowych względem przewodu PE.
  500mA - jak w przypadku 300mA lecz dla urządzeń i instalacji, w których występują wyższe wartości prądów upływowych.
• B Należy dokonać wyboru typu wyłącznika
  AC – działanie jest gwarantowane dla prądów upływu przemiennych, sinusoidalnych nagłych lub stale narastających.
  A – działanie jest gwarantowane dla prądów upływu przemiennych, sinusoidalnych nagłych lub stale narastających oraz dla prądów zawierających składową stałą (wyprostowane jedno- lub dwu- połówkowo lub pulsujące).
• C Należy dokonać wyboru charakterystyki wyzwalacza magnetycznego
  Charakterystyka B (3-5 In),zabezpieczenie przed skutkami przeciążeń jak i zwarć, ochrona ludzi i długich kabli sieci TN i IT
  Charakterystyka C (5-10In),zabezpieczenie przed skutkami przeciążeń jak i zwarć obwodów i urządzeń o obciążeniu rezystanscyjnym i impedancyjnym przy występowaniu niskich prądów udarowych.

Konstrukcja

• Liczba biegunów: 2 P
• Układ biegunów: 2 P
• Montaż: Szyna DIN

Charakterystyka elektryczna

• Częstotliwość: 50 Hz
• Typ napięcia zasilającego: AC
• Napięcie znamionowe łączeniowe Ue (AC): 230 V

Napięcie

• Znamionowe napięcie izolacji Ui: 500 V
• Maksymalne napięcie pracy: 253 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd

• Znamionowy prąd różnicowy dI: 30 mA
• Znamionowy prąd wyładowczy (In 8/20µs): 0,25 kA
• Znamionowa zdolność załączania i wyłączania Im: 1,5 kA
• Znamionowy warunkowy prąd zwarciowy Inc zgodnie z PN-EN 61008-1: 6 kA

Prąd / Temperatura

• Prąd znamionowy w temperaturze -15°C: 40 A
• Prąd znamionowy w temperaturze -20°C: 40 A
• Prąd znamionowy w temperaturze 0°C: 40 A
• Prąd znamionowy w temperaturze 10°C: 40 A
• Prąd znamionowy w temperaturze -10°C: 40 A
• Prąd znamionowy w temperaturze 15°C: 40 A
• Prąd znamionowy w temperaturze 20°C: 40 A
• Prąd znamionowy w temperaturze 25°C: 40 A
• Prąd znamionowy w temperaturze -25°C: 40 A
• Prąd znamionowy w temperaturze 30°C: 40 A
• Prąd znamionowy w temperaturze 35°C: 40 A
• Prąd znamionowy w temperaturze 40°C: 40 A
• Prąd znamionowy w temperaturze 45°C: 38 A
• Prąd znamionowy w temperaturze 5°C: 40 A
• Prąd znamionowy w temperaturze -5°C: 40 A
• Prąd znamionowy w temperaturze 50°C: 37 A
• Prąd znamionowy w temperaturze 55°C: 34 A
• Prąd znamionowy w temperaturze 60°C: 30 A
• Prąd znamionowy w temperaturze 65°C: 26 A
• Prąd znamionowy w temperaturze 70°C: 21 A

Moc

• Całkowite straty mocy dla prądu znamionowego: 6,24 W

Zadziałanie

• Krótkozwłoczny: nie

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): 2000
• Wytrzymałość mechaniczna (liczba cykli): 4000

Wymiary

• Głębokość produktu: 70 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 35 mm
• Wymiary: 1

Instalacja / Montaż

• Moment dokręcający: 2,8 Nm
• Możliwość demontażu od dołu: nie
• Łatwość demontażu aparatów modułowych: nie

Podłączenie

• Przekrój przewodu sztywnego (drut) w zacisku: 25mm2
• Przekrój przewodu elastycznego (linka) w zacisku: 16mm2
• Rodzaj przyłącza: ze śrubą

Wyposażenie:

• Selektywność: nie

Norma

• Norma: EN 61008-1
• Dyrektywa europejska WEEE: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20
• Typ wyłącznika różnicowoprądowego: AC

Warunki użytkowania

• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2
