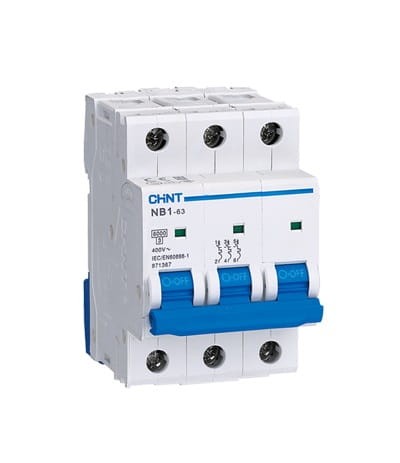

Wyłącznik nadmiarowo-prądowy NB1-63 B20A 3P 971312 Chint

Wyłącznik nadmiarowo-prądowy NB1-63 B20A 3P 971312 Chint

Zastosowanie

• Zabezpieczenie kabli i aparatury przed skutkami prądów przeciążeniowych oraz zwarciowych.

Ogólne zasady doboru wyłączników nadprądowych
1. Należy wziąć pod uwagę następujące dane techniczne w danym punkcie sieci.
2. Należy dokonać wyboru charakterystyki wyzwalacza magnetycznego:
Charakterystyka B (3-5 In), zabezpieczenie przed skutkami przeciążeń jak i zwarć, ochrona ludzi i długich kabli sieci TN i IT.
Charakterystyka C (5-10 In), zabezpieczenie przed skutkami przeciążeń jak i zwarć obwodów i urządzeń o obciążeniu rezystancyjnym i impedancyjnym przy występowaniu niskich prądów udarowych.
Charakterystyka D (10-14 In), zabezpieczenie przed skutkami przeciążeń jak i zwarć obwodów i urządzeń o dużym obciążeniu oraz występowaniu wysokich prądów udarowych.
