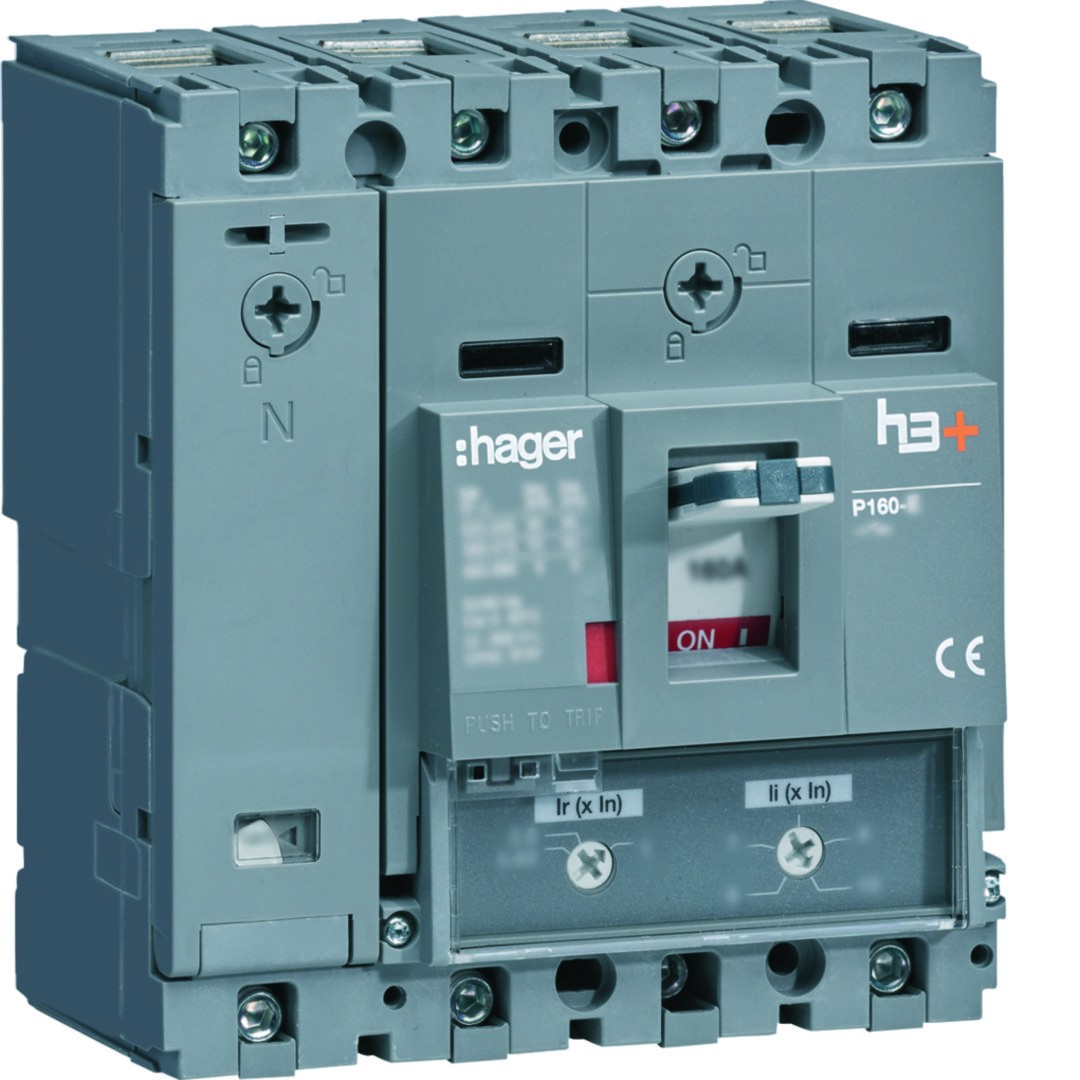

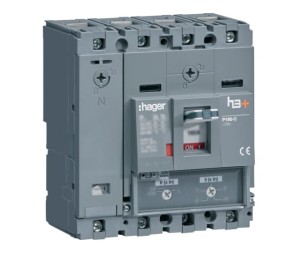

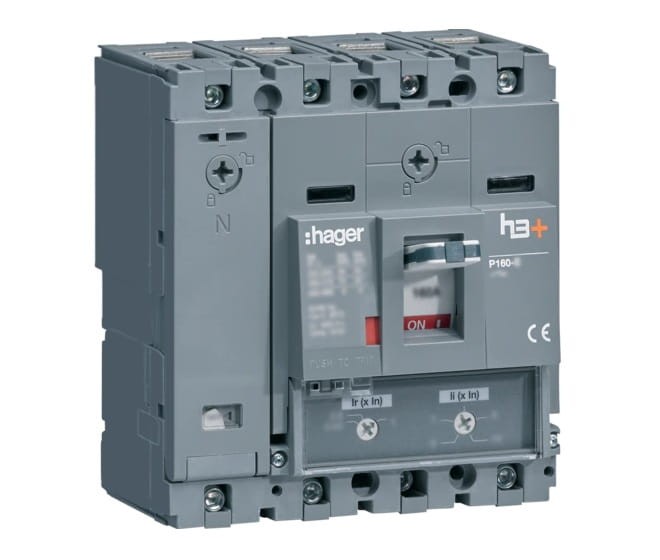

Wyłącznik mocy MCCB h3+ P160 4P 125A HHS127DC Hager 25kA TM

Wyłącznik mocy MCCB h3+ P160 4P 125A HHS127DC Hager 25kA TM

Łącznik mocy, 4P, 125A

Specyfikacja:

• Liczba biegunów chronionych 4
• Liczba biegunów 4 P
• Układ biegunów 4P4D N:0/100%
• Montaż płyta montażowa
• Forma zgodnie z DIN EN 50173-1:2011-09
• Urządzenie kompletne z jednostką zabezpieczającą Tak
• Przełącznik kierunku Nie
• Jako przełącznik główny Tak
• Jako instalacja awaryjnego zatrzymania Nie
• Jako wyłącznik bezpieczeństwa Nie
• Jako przełącznik konserwacji / naprawy Tak
• Jednostka wyzwalania TM A/A
• Zintegrowana ochrona przed doziemieniem Nie
• Z rozłączanym biegunem N Tak
• Zintegrowany napęd silnikowy Nie
• Napięcie znamionowe łączeniowe Ue (AC) 220 / 690 V
• Typ napięcia zasilającego AC
• Częstotliwość 50/60
• Znamionowe napięcie izolacji Ui 800 V
• Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
• Z wyzwalaczem podnapięciowym Nie
• Prąd znamionowy In 125 A
• Zdolność wyłączania 690V (NF EN 60947-2) 6 kA
• Nastawa wyzwalcza termicznego 0.63 / 0.8 / 1
• Głębokość produktu 97 mm
• Wysokość produktu 130 mm
• Szerokość produktu 120 mm
• Częstotliwość (zakres do ETIM) 50 do 60 Hz
• Strata mocy na biegun dla 0,63*In 4.38 W
• Strata mocy na biegun dla 0,8*In 6.85 W
• Całkowita strata mocy prze 0,63*In 13.15 W
• Całkowita strata mocy prze 0,8*In 20.54 W
• Całkowite straty mocy dla prądu znamionowego 32.1 W
• Straty mocy na biegun dla prądu znamionowego 10.7 W
• Krótkozwłoczny Nie
• Wytrzymałość elektryczna (liczba cykli) 10000
• Wytrzymałość mechaniczna (liczba cykli) 40000
• Zamykany Tak
• Moment dokręcający 6 Nm
• Montaż na szynie TS z opcjonalnym adapterem Tak
• Przystosowany do montażu centralnego od frontu Nie
• Przstosowany do montażu od frontu Nie
• Przystosowany do montażu na podłodze Tak
• Przekrój przewodu elastycznego (linka) w zacisku 6 / 70mm2
• Przekrój przewodu sztywnego (drut) w zacisku 6 / 95mm2
• Połączenie połączenie z przodu
• Rodzaj przyłącza ze śrubą
• Materiał przewodów Cu
• Zakres regulacji magnetycznej 750 / 1000 / 1250 / 1500 A
• Nastawa wyzwalacza elektromagnetycznego 6 / 8 / 10 / 12
• Liczba dodatkowych styków NC 0
• Liczba dodatkowych styków NO 0
• Liczba dodatkowych styków przełączających 0
• Opcjonalny napęd silnikowy Nie
• Akcesoria dodatkowe Tak
• Norma IEC 60947-2
• Dyrektywa europejska WEEE dotyczy
• Stopień ochrony IP4X
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2. 3
• Temperatura kalibracji 50 °C
• Gwarancja 2 lata
