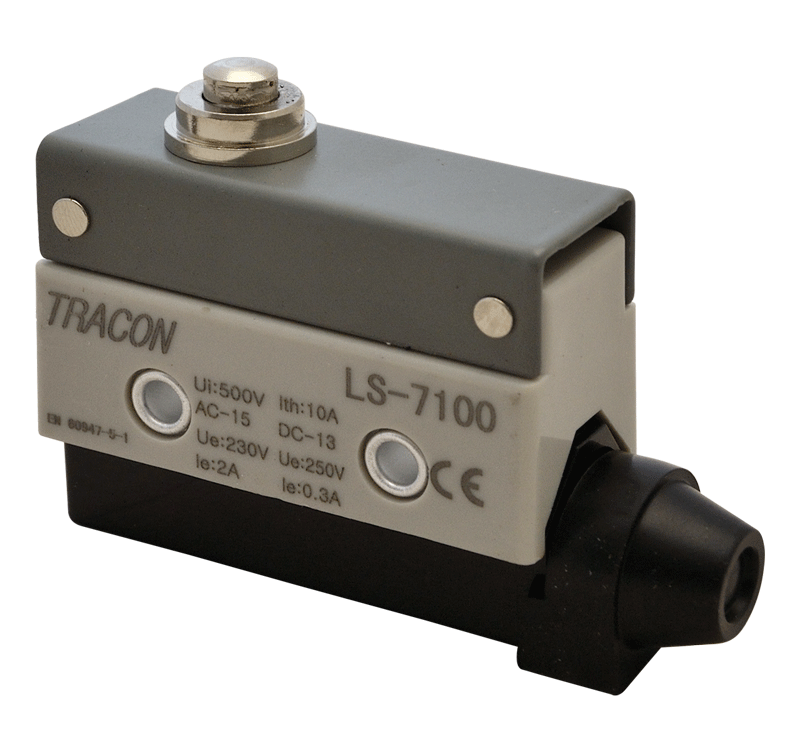

Wyłącznik krańcowy ze zderzakiem – Tracon LS7100

1xCO | 2A 230V AC | Trzpień standardowy | Stopień ochrony IP40

Wyłącznik krańcowy Tracon LS7100 to niezawodny aparat sterowniczy o małych gabarytach, przeznaczony do pracy w układach automatyki i sterowania. Wyposażony w trzpień zakończony zderzakiem, reaguje na bezpośredni nacisk liniowy, co pozwala na precyzyjne ustalenie położenia krańcowego elementów ruchomych maszyn, drzwi serwisowych czy osłon technologicznych.

Główne zalety wyłącznika Tracon LS7100:

• Kompaktowa konstrukcja: Seria LS71xx wyróżnia się mniejszymi wymiarami, co ułatwia montaż w bardzo ograniczonej przestrzeni, gdzie standardowe wyłączniki krańcowe się nie mieszczą.
• Szybkie działanie (Snap Action): Mechanizm styków zapewnia błyskawiczne przełączanie, co minimalizuje ryzyko powstawania łuku elektrycznego i zwiększa precyzję sygnału sterującego.
• Uniwersalny styk przełączny (1xCO): Pozwala na dowolną konfigurację połączenia – jako zestyk zwierny (NO) lub rozwierny (NC).
• Solidne zaciski śrubowe: Wewnętrzne terminale zapewniają pewne trzymanie przewodów, co jest kluczowe w maszynach generujących drgania.
• Wysoka trwałość: Pomimo niewielkich rozmiarów, urządzenie zostało zaprojektowane z myślą o długotrwałej pracy mechanicznej w cyklach przemysłowych.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: LS7100
• Typ elementu sterującego: Trzpień ze zderzakiem (top plunger)
• Konfiguracja styków: 1xCO (przełączny)
• Prąd znamionowy AC-15 (230V): 2 A
• Prąd znamionowy DC-13 (250V): 0,3 A
• Napięcie znamionowe izolacji Ui: 250 V
• Stopień ochrony: IP40
• Trwałość mechaniczna: 1 000 000 cykli

Zastosowanie produktu

• Budowa maszyn i urządzeń: Wykrywanie zamknięcia obudów, pozycjonowanie sań oraz ograniczanie ruchu liniowego.
• Systemy zabezpieczeń: Jako czujnik otwarcia szaf sterowniczych, włazów lub osłon bezpieczeństwa.
• Automatyka domowa i warsztatowa: Sterowanie oświetleniem po otwarciu drzwi lub sygnalizacja położenia bram i mniejszych mechanizmów.

Informacja dla instalatora: Ze względu na stopień ochrony IP40, aparat należy montować w miejscach suchych i zabezpieczonych przed pyłem. Aby zapewnić poprawną pracę, siła aktywująca powinna działać prostopadle do powierzchni zderzaka (wzdłuż osi trzpienia). W przypadku montażu w miejscach o dużych wibracjach, zaleca się stosowanie tulejek zaciskowych na końcach przewodów.
