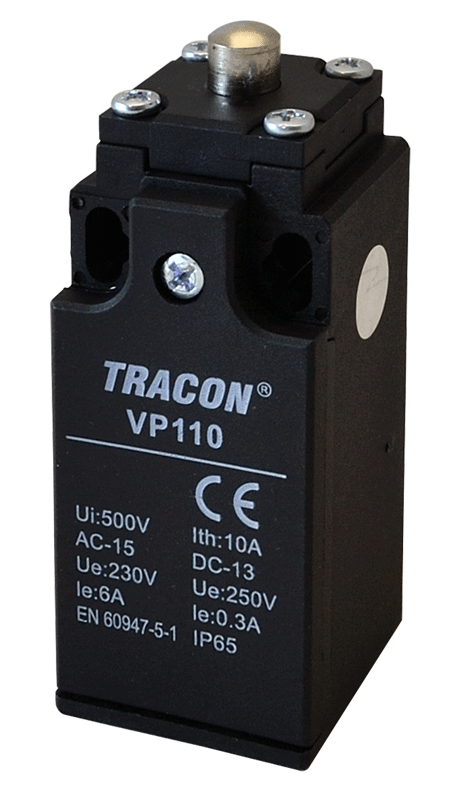

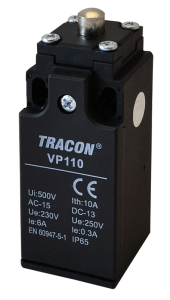

Wyłącznik krańcowy z trzpieniem – Tracon VP110

1xNO + 1xNC | 6A 230V AC | Zbijak czołowy (trzpień) | Stopień ochrony IP65

Wyłącznik krańcowy Tracon VP102 to wysokiej klasy aparat sterowniczy przeznaczony do precyzyjnego monitorowania położenia elementów maszyn. Wyposażony w metalowy trzpień (zbijak czołowy), jest idealnym rozwiązaniem do aplikacji, w których ruch obiektu odbywa się w osi nacisku wyłącznika. Dzięki solidnej obudowie z tworzywa sztucznego o wysokiej wytrzymałości oraz podwyższonej obciążalności styków do 6A, model ten gwarantuje niezawodność nawet w intensywnie użytkowanych liniach produkcyjnych.

Główne zalety wyłącznika Tracon VP110:

• Precyzyjna detekcja osiowa: Metalowy trzpień zapewnia wysoką powtarzalność punktu przełączenia, co jest kluczowe w systemach wymagających dokładnego pozycjonowania.
• Wysoka zdolność łączeniowa (6A): Prąd znamionowy 6A umożliwia bezpośrednie sterowanie obciążeniami takimi jak cewki styczników, bez konieczności stosowania dodatkowych elementów pośredniczących.
• Szczelność klasy IP65: Hermetyczna obudowa skutecznie chroni mechanizm wewnętrzny przed pyłem oraz strumieniami wody, co pozwala na bezawaryjną pracę w trudnych warunkach przemysłowych.
• Układ styków 1xNO + 1xNC: Niezależne obwody pozwalają na jednoczesne przesyłanie sygnału informacyjnego do sterownika PLC oraz realizację funkcji bezpieczeństwa (np. rozłączenie napędu).
• Długa żywotność mechaniczna: Mechanizm zaprojektowany na 10 000 000 cykli gwarantuje stabilną pracę urządzenia przez wiele lat, minimalizując przestoje konserwacyjne.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: VP110
• Typ elementu sterującego: Trzpień metalowy (plunger)
• Konfiguracja styków: 1xNO + 1xNC (niezależne)
• Prąd znamionowy AC-15 (230V): 6 A
• Prąd znamionowy DC-13 (250V): 0,3 A
• Napięcie znamionowe izolacji Ui: 500 V
• Stopień ochrony: IP65
• Trwałość mechaniczna: 10 000 000 cykli

Zastosowanie produktu

• Budowa maszyn: Kontrola położenia osłon bezpieczeństwa, klap oraz zderzaków w maszynach obróbczych.
• Linie montażowe: Detekcja obecności detali w gniazdach technologicznych i na stanowiskach kontrolnych.
• Przemysł precyzyjny: Urządzenia wymagające powtarzalnego sygnału zatrzymania przy ruchu liniowym.
• Automatyka szafowa: Sygnalizacja otwarcia drzwi lub wysunięcia modułów w dużych rozdzielnicach elektrycznych.

Informacja dla instalatora: Model VP110 wymaga, aby element najeżdżający poruszał się w tej samej osi co trzpień wyłącznika. Należy unikać najeżdżania bocznego, które mogłoby doprowadzić do wygięcia trzpienia (w takich przypadkach zaleca się modele z rolką, np. VP102). Aby zachować stopień ochrony IP65, niezbędne jest zastosowanie dławnicy kablowej odpowiedniej do średnicy przewodu.
