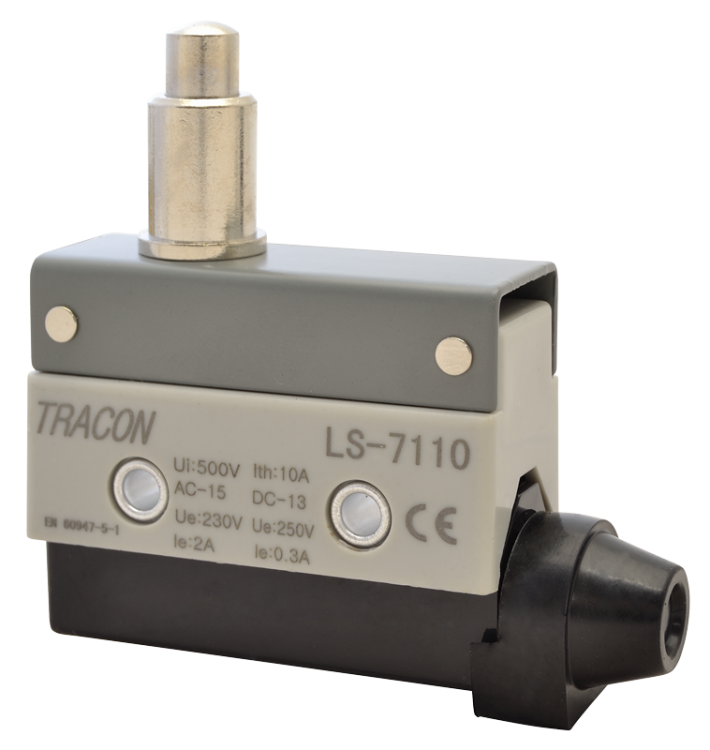

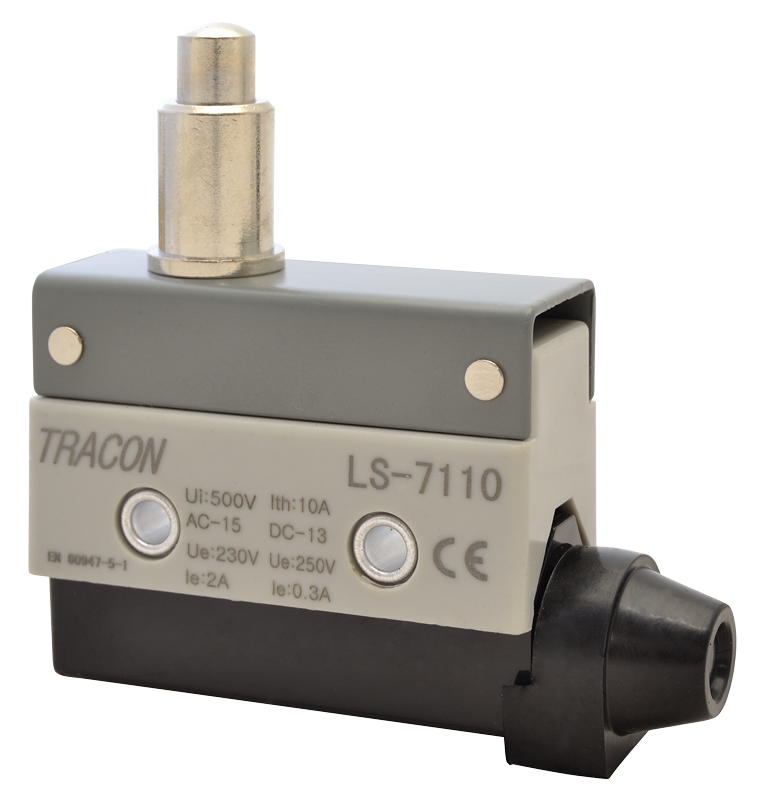

Wyłącznik krańcowy ze zderzakiem – Tracon LS7110

1xCO | 2A 230V AC | Trzpień wydłużony 22mm | Stopień ochrony IP40

Wyłącznik krańcowy Tracon LS7110 to kompaktowy aparat sterowniczy przeznaczony do precyzyjnego wyznaczania położeń krańcowych w układach automatyki. Model ten został wyposażony w wydłużony trzpień ze zderzakiem o skoku całkowitym i długości roboczej 22 mm, co ułatwia jego montaż w miejscach, gdzie element aktywujący znajduje się w pewnym oddaleniu od korpusu urządzenia. Mechanizm działa na zasadzie nacisku osiowego, zapewniając wysoką powtarzalność sygnału łączeniowego.

Główne zalety wyłącznika Tracon LS7110:

• Wydłużony trzpień (22 mm): Pozwala na większą elastyczność montażową i detekcję obiektów, które wymagają dłuższego skoku elementu wykonawczego.
• Szybkie przełączanie (Snap Action): Gwarantuje natychmiastową zmianę stanu styków niezależnie od prędkości przesuwu elementu sterującego, co zwiększa trwałość styków i precyzję działania.
• Uniwersalny styk przełączny (1xCO): Jeden moduł stykowy typu SPDT umożliwia realizację funkcji zwiernej (NO) lub rozwiernej (NC) w ramach jednego urządzenia.
• Kompaktowa obudowa: Niewielkie wymiary korpusu serii LS71xx pozwalają na instalację w gęsto zabudowanych maszynach i szafach sterowniczych.
• Solidne zaciski: Wewnętrzne terminale śrubowe zapewniają pewne połączenie elektryczne, odporne na wstrząsy występujące podczas pracy maszyn.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: LS7110
• Typ elementu sterującego: Trzpień wydłużony ze zderzakiem (top plunger)
• Konfiguracja styków: 1xCO (przełączny)
• Prąd znamionowy AC-15 (230V): 2 A
• Prąd znamionowy DC-13 (250V): 0,3 A
• Długość trzpienia: 22 mm
• Stopień ochrony: IP40
• Trwałość mechaniczna: 1 000 000 cykli

Zastosowanie produktu

• Budowa maszyn: Kontrola położenia osłon, drzwi serwisowych oraz wózków narzędziowych.
• Systemy windowe i podnośniki: Precyzyjne pozycjonowanie elementów ruchomych o niewielkim ciężarze.
• Urządzenia laboratoryjne i medyczne: Jako czujnik krańcowy w precyzyjnych mechanizmach przesuwu.
• Automatyka domowa: Sygnalizacja zamknięcia okien, klap lub bram o lekkiej konstrukcji.

Informacja dla instalatora: Model LS7110 posiada stopień ochrony IP40, dlatego należy go instalować wewnątrz budynków lub w osłoniętych obudowach. Podczas montażu należy zwrócić uwagę, aby siła nacisku była skierowana wzdłuż osi trzpienia – siły boczne mogą skrócić żywotność prowadnicy elementu wykonawczego.
