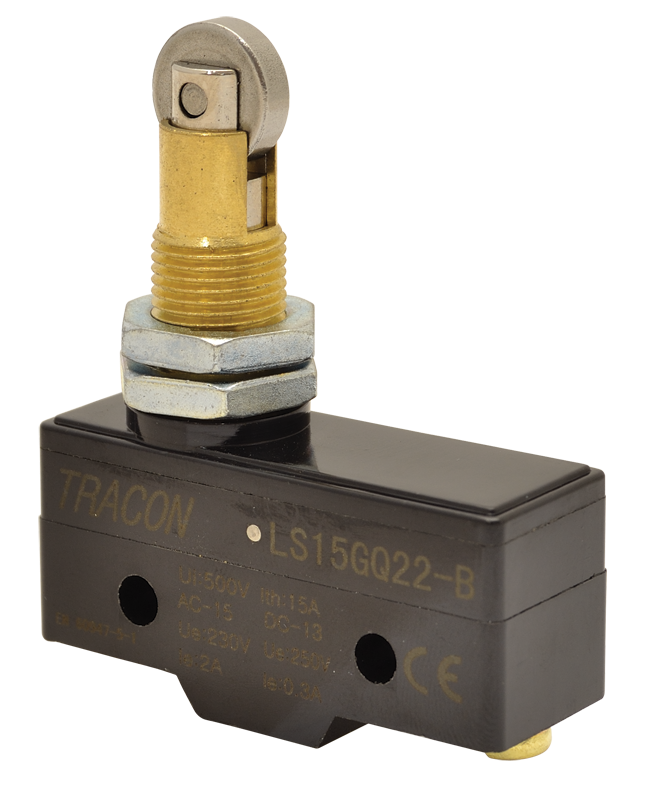

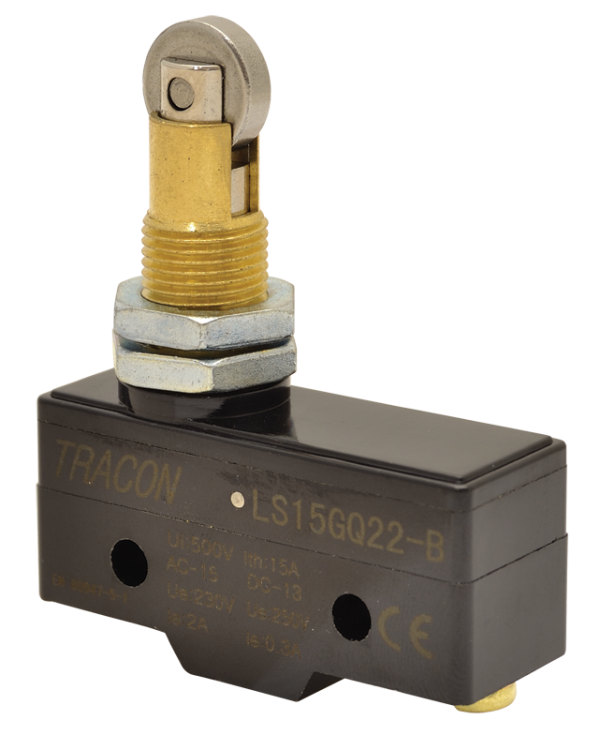

Mikroprzełącznik (krańcówka) z rolką – Tracon LS15GQ22-B

1xCO | 2A 230V AC | Trzpień z rolką poprzeczną | IP00

Wyłącznik krańcowy Tracon LS15GQ22-B to precyzyjny mikroprzełącznik zaprojektowany do pracy w systemach automatyki wymagających detekcji mechanicznej o niskim tarciu. Wyposażenie trzpienia w rolkę poprzeczną pozwala na płynną współpracę z krzywkami, najazdami oraz innymi elementami ruchomymi przesuwającymi się prostopadle do osi wyłącznika. Dzięki konstrukcji typu Snap Action, aparat gwarantuje natychmiastowe i powtarzalne przełączenie styków.

Główne zalety wyłącznika Tracon LS15GQ22-B:

• Niskotarciowy trzpień z rolką: Zastosowanie metalowej rolki poprzecznej eliminuje ryzyko zacięć przy najazdach bocznych i znacząco redukuje zużycie mechaniczne elementu sterującego.
• Wysoka precyzja (Snap Action): Błyskawiczny mechanizm przełączający zapewnia stabilność sygnału wyjściowego nawet przy powolnym ruchu elementu aktywującego.
• Uniwersalny styk przełączny (1xCO): Jeden moduł stykowy (SPDT) umożliwia podłączenie w konfiguracji normalnie otwartej (NO) lub normalnie zamkniętej (NC).
• Trwała konstrukcja mechaniczna: Przewidziana na milion cykli pracy, co czyni go niezawodnym komponentem w seryjnie produkowanych maszynach.
• Montaż tablicowy/wbudowany: Standardowy rozstaw otworów montażowych pozwala na łatwą instalację wewnątrz urządzeń lub na dedykowanych wspornikach.

Parametry Techniczne

• Producent: Tracon Electric
• Kod produktu: LS15GQ22-B
• Typ elementu sterującego: Trzpień z rolką poprzeczną (cross roller plunger)
• Konfiguracja styków: 1xCO (przełączny)
• Prąd znamionowy AC-15 (230V): 2 A
• Prąd znamionowy DC-13 (250V): 0,3 A
• Napięcie znamionowe izolacji Ui: 250 V
• Stopień ochrony: IP00 (zaciski nieosłonięte)
• Trwałość mechaniczna: 1 000 000 cykli

Zastosowanie produktu

• Automatyka maszynowa: Pozycjonowanie stołów roboczych, kontrola posuwu oraz detekcja elementów na liniach produkcyjnych.
• Systemy dźwigowe i windy: Precyzyjne wykrywanie położeń przystankowych i krańcowych mechanizmów pomocniczych.
• Urządzenia pakujące: Synchronizacja procesów poprzez detekcję fizycznego kontaktu z detalem za pomocą krzywek najazdowych.
• Budowa prototypów: Wszechstronny komponent do budowy niestandardowych czujników mechanicznych.

Wskazówka dla montera: Model LS15GQ22-B posiada stopień ochrony IP00 (otwarte zaciski śrubowe). Aby zapewnić bezpieczeństwo użytkowania i chronić punkty pod napięciem przed przypadkowym dotknięciem, zaleca się stosowanie dedykowanej osłony LS15-COV. Przy montażu należy zadbać, aby kierunek najazdu był zgodny z płaszczyzną obrotu rolki, co zminimalizuje siły boczne działające na trzpień.
